برای ایجاد ارزش برای مشتریان. یکپارچگی و برد-برد.
 |
| محل منبع: | چانگژو ، چین |
| نام تجاری: | Junqi |
| گواهی: | CE, RoHs, REACH |
| شماره مدل: | JQ42RBL / 42JMG50K |
| مقدار حداقل تعداد سفارش: | 5 قطعه |
|---|---|
| قیمت: | USD40-90/PC Negotiable |
| جزئیات بسته بندی: | CTN |
| زمان تحویل: | 4 هفته بعد از پرداخت (بر اساس سفارش) ، |
| شرایط پرداخت: | T / T ، Western Union ، Paypal |
| قابلیت ارائه: | 10000 مجموعه / ماه |
| تایپ کنید: | موتور گیربکس سیاره ای براشلس DC | شماره مدل: | JQ42RBL/42JMG50K |
|---|---|---|---|
| اندازه قاب: | 42 میلی متر | نوع سیم پیچ: | ستاره |
| گشتاور نامی: | 0.5 نیوتن متر ~ 5 نیوتن متر | تعداد لهستانی ها: | 8 |
| تعداد فاز: | 3 | ولتاژ محاسبه شده: | 24VDC |
| سرعت رتبه بندی شده: | 7.1 ~ 1099 دور در دقیقه | استفاده: | قایق، ماشین، دوچرخه برقی، فن، لوازم خانگی، اتوماتیک صنعتی |
| شکل: | گرد | ||
| برجسته: | موتور کاهش دنده 24 ولت,موتور کاهش دنده 42JMG50K,5.0N.m |
||

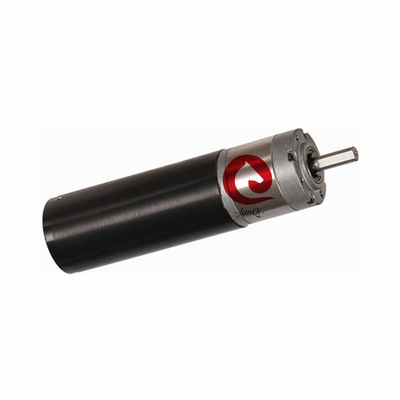

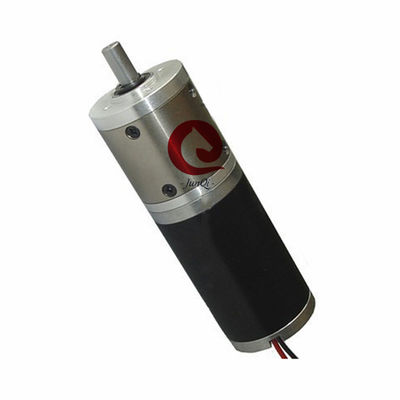

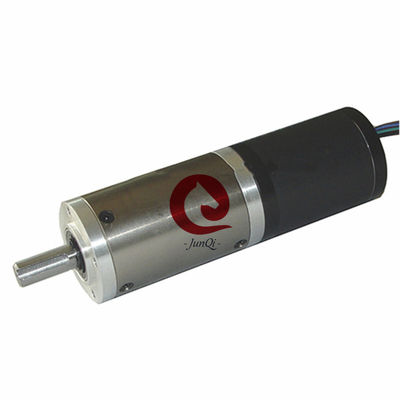

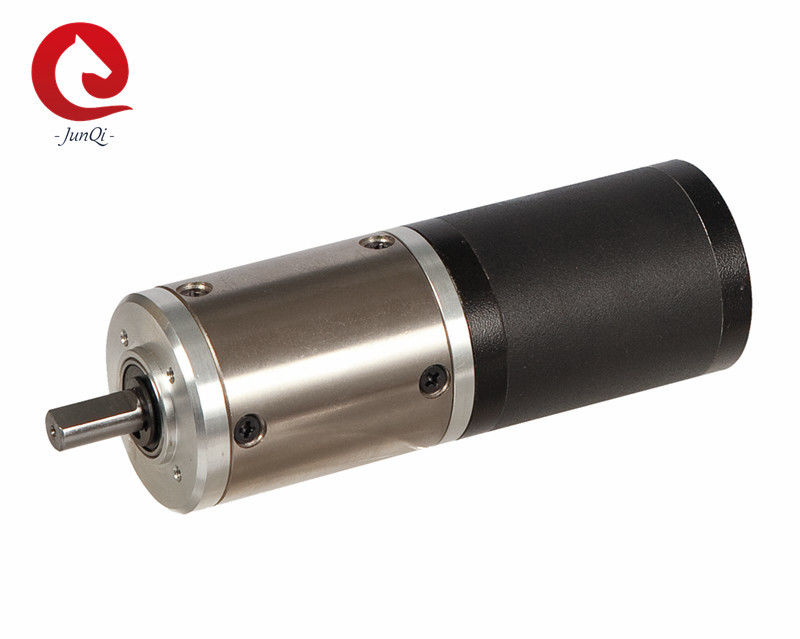

گیربکس سیاره ای 42 میلی متری، گشتاور نامی 0.5 نیوتن متر تا 5.0 نیوتن متر 24 ولت دی سی 4000 دور در دقیقه JQ42RBL/42JMG50K موتور کاهنده
امکانات:
راندمان بالا و نویز کم.
بادوام و عمر طولانی.
مناسب برای کارهای DIY یا مکانیکی.
نمودار سیم:
| تایپ کنید | رنگ | کارکرد |
|
UL1007 AWG26 |
آبی | Vcc |
| رنگ زرد | ها | |
| رنگ قهوه ای | Hb | |
| قرمز | Hc | |
| سبز | GND | |
|
UL1007 AWG22 |
قرمز | فاز U |
| رنگ قهوه ای | فاز V | |
| مشکی | فاز W |
مشخصات موتور محرک:
| مورد | واحد | JQ42RBL30-2455 | JQ42RBL60-2454 |
| تعداد قطب ها | 8 | 8 | |
| تعداد فاز | 3 | 3 | |
| ولتاژ محاسبه شده | VDC | 24 | 24 |
| سرعت بدون بار | دور در دقیقه | 5500 | 5400 |
| سرعت رتبه بندی شده | دور در دقیقه | 4000 | 4200 |
| گشتاور نامی | mN.m | 20 | 56 |
| قدرت امتیازی | دبلیو | 8.4 | 25 |
| اوج گشتاور | mN.m | 60 | 170 |
| اوج جریان | آ | 1.7 | 4.4 |
| مقاومت خط به خط | اهم @20℃ | 5.9 | 1.6 |
| اندوکتانس خط به خط | mH | 5.1 | 1.94 |
**نکته: در بالاموتور استاندارد است، ما می توانیم با درخواست سفارشی طراحی و تولید کنیم!!
اندازه مکانیکی:
اطلاعات فنی موتور دنده DC بدون جاروبک:
داده های موتور دنده ای JQ42RBL30-2445
| نرخ کاهش | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| تعداد قطار دنده | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| طول گیربکس (L) | میلی متر | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| سرعت بدون بار | دور در دقیقه | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| سرعت رتبه بندی شده | دور در دقیقه | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| گشتاور نامی | نیوتن متر | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
حداکثر بار مجاز در زمان کوتاه |
نیوتن متر | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
داده های موتور دنده ای JQ33RBL80-2490
| نرخ کاهش | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| تعداد قطار دنده | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| طول گیربکس (L) | میلی متر | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| سرعت بدون بار | دور در دقیقه | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| سرعت رتبه بندی شده | دور در دقیقه | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| گشتاور نامی | نیوتن متر | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
حداکثر بار مجاز در زمان کوتاه |
نیوتن متر | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
ما می توانیم خدمات اضافی را ارائه دهیم:
اگر این موتور با درخواست شما مطابقت ندارد.لطفاً با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال دهنده سفارشی بسازیم. ما در کنار شما و تیم شما کار می کنیم تا موتوری را طراحی کنیم که متناسب با نیازهای دقیق برنامه شما باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.
خدمات لوازم جانبی: ترمز، کانکتور، رمزگذار
طراحی سفارشی: سیم پیچ سفارشی، فلنج سفارشی، شفت سفارشی ....
سوالات متداول:
س: زمان تحویل سفارشات چقدر است؟
A: زمان سرب: 4 هفته پس از دریافت سپرده
س: تضمین تجارت شما چیست؟
A: 100٪ حفاظت از کیفیت محصول.
100٪ محصول در زمان حمل و نقل محافظت می کند.
100٪ محافظت پرداخت برای مبلغ تحت پوشش شما.
س: موک چیست؟
پاسخ: 5 عددسفارش کوچک خوش آمدید.
س: آیا محصول سفارشی می سازید؟
A: بله، ما آن را می پذیریم.
س: در مورد خدمات پس از فروش؟
A: خدمات پس از فروش 24/7.
س: سطح کیفیت محصول شما چیست؟
A: ما کیفیت خوبی تولید می کنیم، از تولید کیفیت پایین امتناع می کنیم.
موتور گیربکس پلاتری NEMA17 BLDC:
