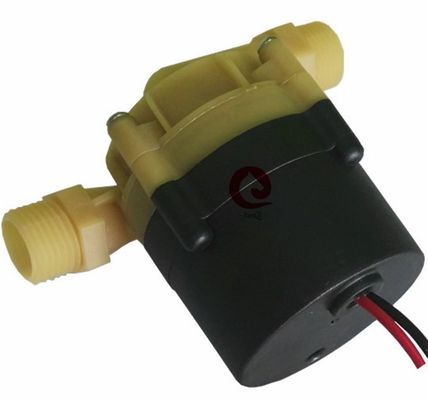

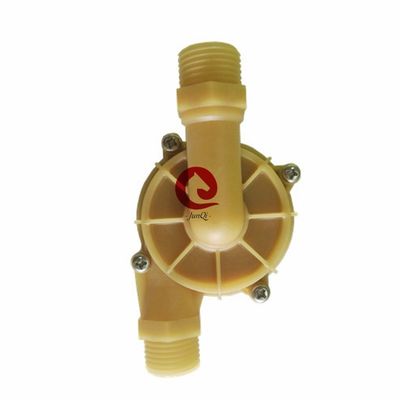

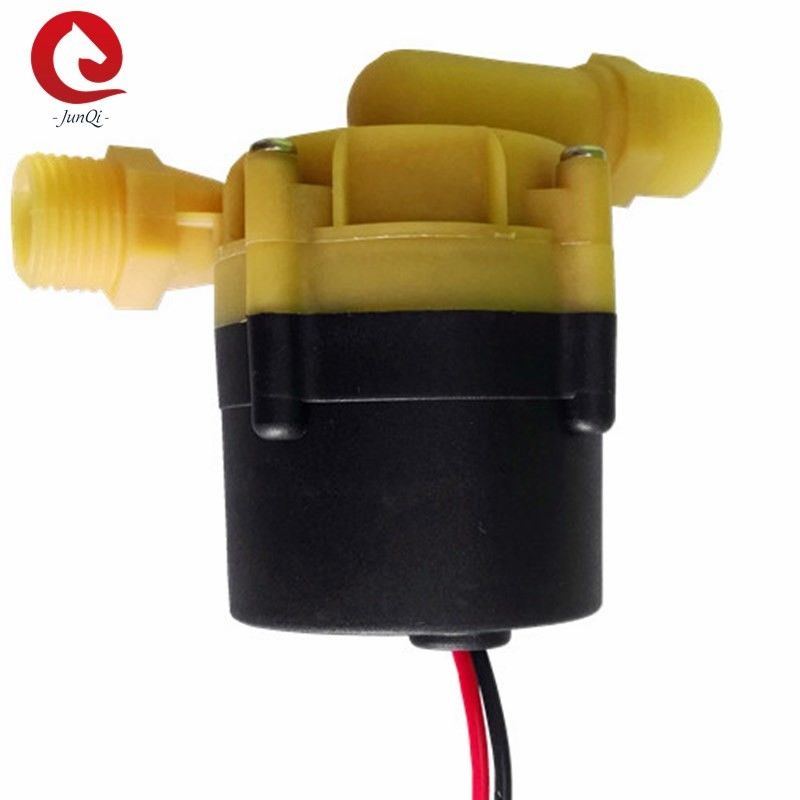

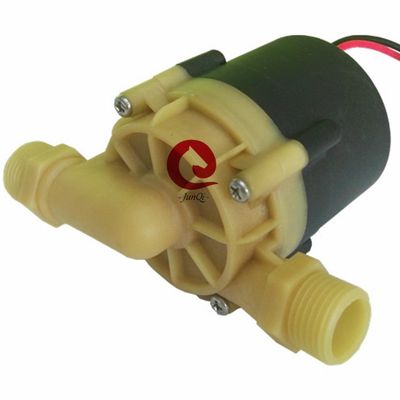

پمپ آب موتور DC بدون برس با سرعت ثابت 12 ولت 24 ولت

پمپ آب گریز از مرکز DC بدون برس JQ-P6202 برای آبگرمکن برقی

پمپ آب DC بدون برس صنعتی سری JQ-P6202

تقویت/گردش/فرکانس متغیر/کم صدا/گریز از مرکزپمپ/کنترل PWM

• کاربردها

1: گردش آب گرمایش خورشیدی
2: تجهیزات تصفیه آب
3: دستگاه های آب آشامیدنی
4: آبسردکن اتوماتیک
5: تجهیزات خنک کننده آب
6: خنک کننده موتور
7: خنک کننده تجهیزات گرمایشی
8: برج های خنک کننده
9: آبیاری منظر

• ویژگی ها
• پمپ گریز از مرکز
• انتقال نیروی مغناطیسی (ساختار پمپ محافظ)
• موتور DC بدون برس با راندمان بالا، مصرف کم انرژی، راندمان بالا، عمر طولانی.
• با محدوده دمای عملیاتی گسترده
• کنترل سرعت سیگنال PWM
• با کنترل جریان ثابت
• حفاظت از قطبیت معکوس (اختیاری)
• محافظت در برابر خشک کار کردن (اختیاری)
• ولتاژ بیش از حد، حفاظت از جریان بیش از حد
• اضافه بار، حفاظت از دمای بیش از حد

• شرح فنی (قطعات در تماس با مایع)
محفظه سر پمپ: PK+GF
پروانه: PPE+GF
محفظه محافظ: PK+GF
غلاف شفت: مواد کامپوزیت رزین کربن/غلاف سرامیکی
شفت: محور سرامیکی/شفت فولادی ضد زنگ
حلقه آب بندی: EPDM

• دستگاه محرک (شامل موتور)
الکترومغناطیس محرک: قالب گیری مغناطیسی پلاستیکی
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور محرک: موتور بدون برس
قاب سیم موتور: PPA+GF (مشکی)
محفظه پمپ: PPS+GF (مقاومت در برابر اشعه ماوراء بنفش)
براکت: فولاد ضد زنگ SUS 304
حلقه براکت: فولاد ضد زنگ US 304 + حلقه لاستیکی میرایی
ضد آب بر اساس رتبه IP65 (en60529)
سیم کشی: 3 سیم / کانکتور ضد آب اختیاری است
قطر نازل: 20.5 میلی متر (قطر داخلی: 14.5 میلی متر)

• مشخصات مدل

JQ-P6202-2Pin 24 V

• دستورالعمل نصب
پمپ های سری JQ-P6202 پمپ های گریز از مرکز هستند که نیاز به پر شدن قبلی دارند.
پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است، یا پمپ قبل از روشن شدن پر می شود.

1: پمپ نباید خشک کار کند، حتی اگر 30 ثانیه خشک کار کند (بعد از 30 ثانیه خشک کار کردن، به طور خودکار متوقف می شود)، خشک کار کردن باعث ایجاد صدا می شود، همچنین سایش شفت و غلاف شفت را افزایش می دهد.

2: از لوله رزوه ای با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از شیلنگ با قطر کوچکتر ورودی پمپ استفاده کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، این امر باعث می شود عملکرد پمپ کاهش یابد و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (فلش روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.

5: به منظور جلوگیری از خشک کار کردن (گیر کردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانویی در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید از زانویی کمتر از 90 درجه استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه ای بزرگ به عنوان محیط مایع استفاده کرد.

شکل 1 شکل 2 شکل 3

• پارامتر دما
دمای مایع متوسط: -25 درجه سانتیگراد تا +105 درجه سانتیگراد (-13 درجه فارنهایت تا + 221 درجه فارنهایت)
دمای محیط کار: -10 درجه سانتیگراد تا +100 درجه سانتیگراد (14 درجه فارنهایت تا +212 درجه فارنهایت)
دمای ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 درجه سانتیگراد، اما عمر مفید را کوتاه می کند)

• فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد (212 درجه فارنهایت).
عمر مفید بیش از 20000 ساعت بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) است.

• محدوده ولتاژ
پمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 30 ولت
اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر مفید موتور تأثیر می گذارد، پمپ نمی تواند در معرض محیط تشعشعات حرارتی قرار گیرد.

مایع متوسط: آب خالص، مخلوط مایع (آب با کمتر از 60٪ گلیکول)

• پارامتر الکتریکی
مشخصات:
شماره. دسته مشخصات
1 ولتاژ نامی 24 ولت
2 ولتاژ قابل کار 18 ولت - 30 ولت
3 توان نامی 5-55 وات
3 محدوده جریان 0-22 لیتر در دقیقه
4 محدوده بالابر 0-11 متر
5 نویز ≤45dB
6 عمر مفید 20000H
7 حالت کار مداوم
8 قطر ورودی 20.5 میلی متر (قطر داخلی: 14.5 میلی متر)
9 قطر خروجی 20.5 میلی متر (قطر داخلی: 14.5 میلی متر)

• شرح سیم کشی
طول استاندارد سیم: 40 سانتی متر (سیم را نکشید)

مشکی: DC-

قرمز: DC+

• شرح PWM

سه راه برای تنظیم سرعت

1: ولتاژ آنالوگ 0-5 ولت
2: نسبت چرخه وظیفه PWM 0٪ -100٪ (نمودار زیر)
3: فرکانس ورودی PWM (1K-10K هرتز)

تمام داده ها برای مشتری قابل تنظیم هستند

• خدمات سفارشی سازی:
1: قطعات پمپ با توجه به نیازهای خاص مشتری قابل تنظیم هستند
2: پارامترهای عملکرد پمپ ها با توجه به نیازهای مشتری قابل تنظیم هستند
3: لوازم جانبی اختیاری پمپ با توجه به نیازهای مشتری قابل تنظیم هستند
4: برنامه مدار ویژه با توجه به نیازهای مشتری قابل تنظیم است
5: محفظه بیرونی را می توان با توجه به نیازهای مشتری سفارشی کرد

• ساختار پمپ آب

• ابعاد کلی پمپ آب
