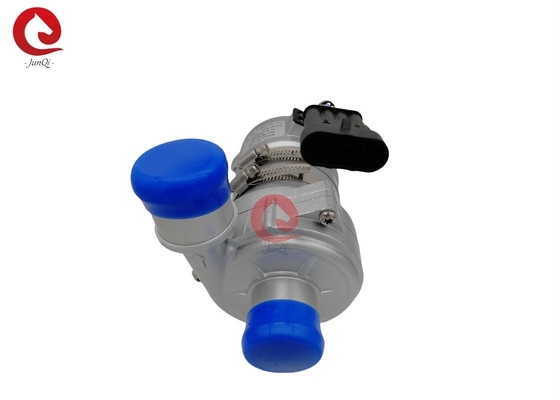

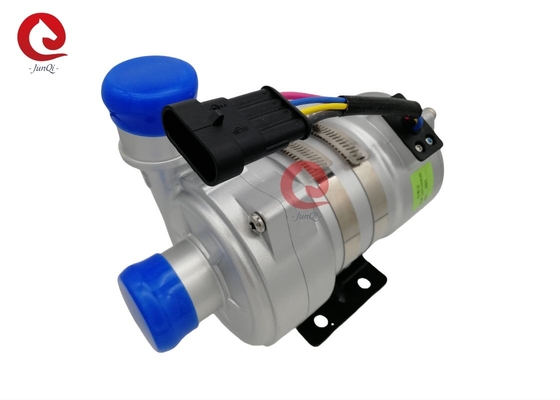

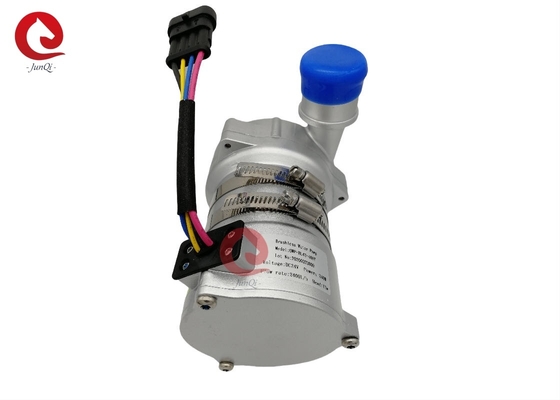

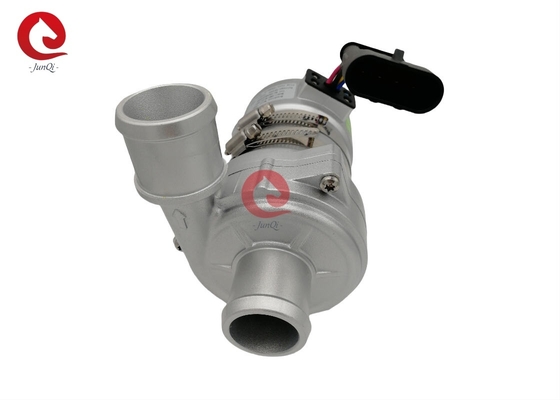

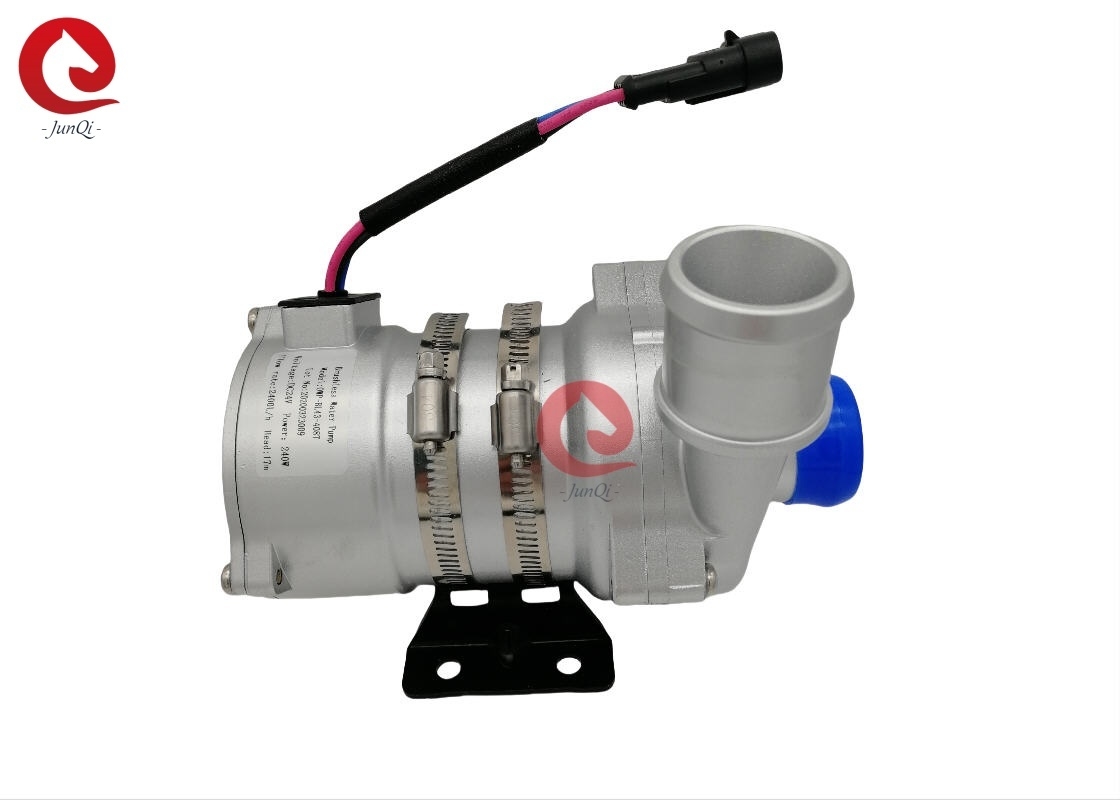

پمپ آب موتور DC بدون برس 240W PWM

پمپ آب موتور DC بدون برس 240W PWM

  • پمپ آب موتور DC بدون برس 240W PWM
  • پمپ آب موتور DC بدون برس 240W PWM
  • پمپ آب موتور DC بدون برس 240W PWM
  • پمپ آب موتور DC بدون برس 240W PWM
پمپ آب موتور DC بدون برس 240W PWM
جزئیات محصول:
محل منبع: چین
نام تجاری: junqi
گواهی: IS9001, TS16949,CE
شماره مدل: OWP-BL43-408T
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotialbe
جزئیات بسته بندی: مناسب برای صادرات
زمان تحویل: بر اساس سفارش ،
شرایط پرداخت: T / T ، Western Union ، پی پال
قابلیت ارائه: 1000SET / ماه
مخاطب
توضیحات محصول جزئیات
مدل: OWP-BL43-408T مواد: PPS + GF ، ضد زنگ است
ولتاژ: 24VDC (18V-32VDC) قدرت: 240W
نرخ جریان امتیاز: 2400L / H سر: 17 متر
کاربرد: اتوبوس هیبریدی ، وسایل نقلیه الکتریکی
برجسته:

پمپ آب موتور DC بدون جاروبک DC24V

,

پمپ آب موتور DC24V bldc

,

پمپ آب موتور DC بدون براش 240 وات

پمپ آب موتور بدون برس برقی DC 24 V 240W خودرو برای گردش خون خنک کننده وسایل نقلیه BEV / PHEV با PWM



پمپ تقویت / گردش / فرکانس متغیر / کم صدا / گریز از مرکز

کنترل PWM / تشخیص عیب




برنامه ها
به طور گسترده در اتوبوس های هیبریدی ، اتومبیل های سواری هیبریدی ، وسایل نقلیه الکتریکی ، قطارها ، کشتی ها و سایر سیستم های گردش و گرمایش و سرمایش استفاده می شود.


description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژهای آلومینیوم ریخته گری می کنند
پروانه: PPS + GF
حفره سپر: PPS + GF
آستین شافت: مواد کامپوزیت carborundum
شافت: شافت فولاد ضد زنگ (3CR14)
محفظه آهنربا: کپسول پلاستیکی PPS
حلقه مهر و موم: EPDM
EMC: درجه 3
سر و صدا: ≤61dB

device دستگاه رانندگی (از جمله موتور)
روتور رانندگی: آهن ربا پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور DC بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: مورد آلومینیوم ریخته گری با سندبلاست و آنودایز + پوشش پودر PE ..

براکت: فولادی
حلقه براکت: فولاد ضد زنگ 304 US
ضد آب بر اساس درجه بندی IP68 (en60529)
مدل اتصال: AMP282106-1 (پلاگین همسان AMP282088-1)
قطر نازل: 38 میلی متر (1.5 اینچ)



دستورالعمل نصب
پمپ های سری OWP-BL43-408T پمپ های گریز از مرکز هستند که نیاز به پیش پر شدن دارند ،
پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ را از قبل پر می کند.

1: پمپ نباید خشک باشد ، حتی اگر بتواند به مدت 15 دقیقه خشک شود (پس از 15 دقیقه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین باعث افزایش سایش در شافت و آستین شافت می شود.

2: اگر از ورودی پمپ شلنگ با قطر کمتری استفاده می کنید ، از لوله قطر توصیه شده برای اتصال پمپ استفاده کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از طریق خط لوله به پمپ وارد می شود ، عملکرد تخریب پمپ ، و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(پیکان روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالای پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا در 20 سانتی متر از آرنج برخوردار نباشد) تا هوا به راحتی تخلیه شود ، از لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.


پمپ آب موتور DC بدون برس 240W PWM 0

دما پارامتر
دمای مایع متوسط: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا + 120 (-40 درجه فارنهایت تا + 248 درجه فارنهایت)
دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت)
(تا 100 ، اما عمر مفید را کاهش می دهد)
فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 36 (86 درجه فارنهایت) دمای محیط است.
دامنه ولتاژ
پمپ آب 24 ولت دارای محدوده ، قابل کار 18V - 32V
اگرچه موتور می تواند در دامنه وسیعی از ولتاژ و دما مورد استفاده قرار گیرد ، اما ولتاژ و دما بیش از حد یا خیلی پایین بر عمر مفید موتور تأثیر می گذارد ، پمپ نمی تواند در معرض تابش گرمای محیط قرار گیرد.

مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)


پارامتر الکتریکی

ولتاژ کاری

(VDC)

قدرت دارای امتیاز

(W)

جریان نامی

(L / H)

ابعاد

(میلی متر)

وزن

(g)

18 ولت 32 ولت (24 ولت) 240 وات Q = 2400L / H ، H = 17m 185 * 90 * 155 2200 گرم










مدل اتصال دهنده و خصوصیات الکتریکی مربوطه (شکل 3 را ببینید):

AMP282106-1 1 (سیاه) 2 (زرد) 3 (آبی) 4 (قرمز)
(پلاگین AMP282088-1 مطابقت دارد) GND بازخورد خطا PWM + 24 ولت









شخصیت PWM

پمپ آب موتور DC بدون برس 240W PWM 1



چرخه کار شرح تذکر:
1: خطای اندازه گیری چرخه کار PWM ±
2: ولتاژ PWM: 24VDC ، فرکانس: 1 کیلوهرتز
3: فرکانس PWM توصیه شده: 500 هرتز
4: 0٪ وظیفه به عنوان قطع PWM توصیه می شود
0٪ وظیفه 15٪ حالت PWM (توقف)
15 ≤ وظیفه 20 حالت PWM (حداقل سرعت)
20٪ وظیفه 80٪ حالت PWM (محدوده کنترل سرعت خطی)
80٪ وظیفه 100٪ حالت PWM (حداکثر سرعت مجاز)



دیافراگم سیم طولانی ترین سیم استفاده شده *
  24 ولت
1.5 میلی متر مربع 16 متر
2.5 میلی متر مربع 25 متر
3 میلی متر مربع 31 متر
4 میلی متر مربع 40 متر











اندازه سیم توصیه شده (براساس 3٪ افت ولتاژ)
* طول سیم به معنی فاصله پمپ تا باتری است



توجه ها
1. کار دمای محیط: -40 ℃ - 120 ، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیزوری ، سیستم لوله تخلیه گاز و موتور در هنگام نصب ، اطمینان از درجه حرارت محیط کار.
2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد ، تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط غبارآلود استفاده کنید ، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید ، از مسدود شدن و مسدود شدن پروانه جلوگیری کنید تا عمر مفید پمپ کاهش یابد

پارامتر عملکرد

پمپ آب موتور DC بدون برس 240W PWM 2

بعد خارجی



پمپ آب موتور DC بدون برس 240W PWM 3

پمپ آب موتور DC بدون برس 240W PWM 4





پمپ آب موتور DC بدون برس 240W PWM 5
