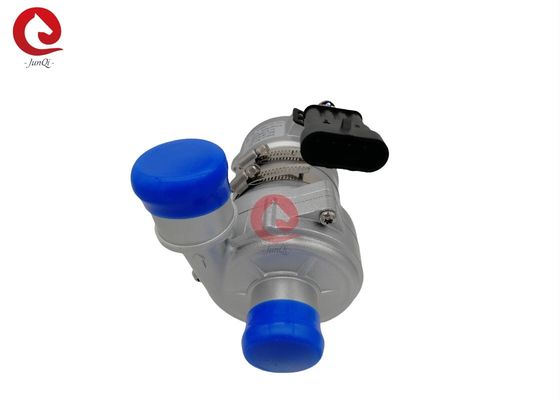

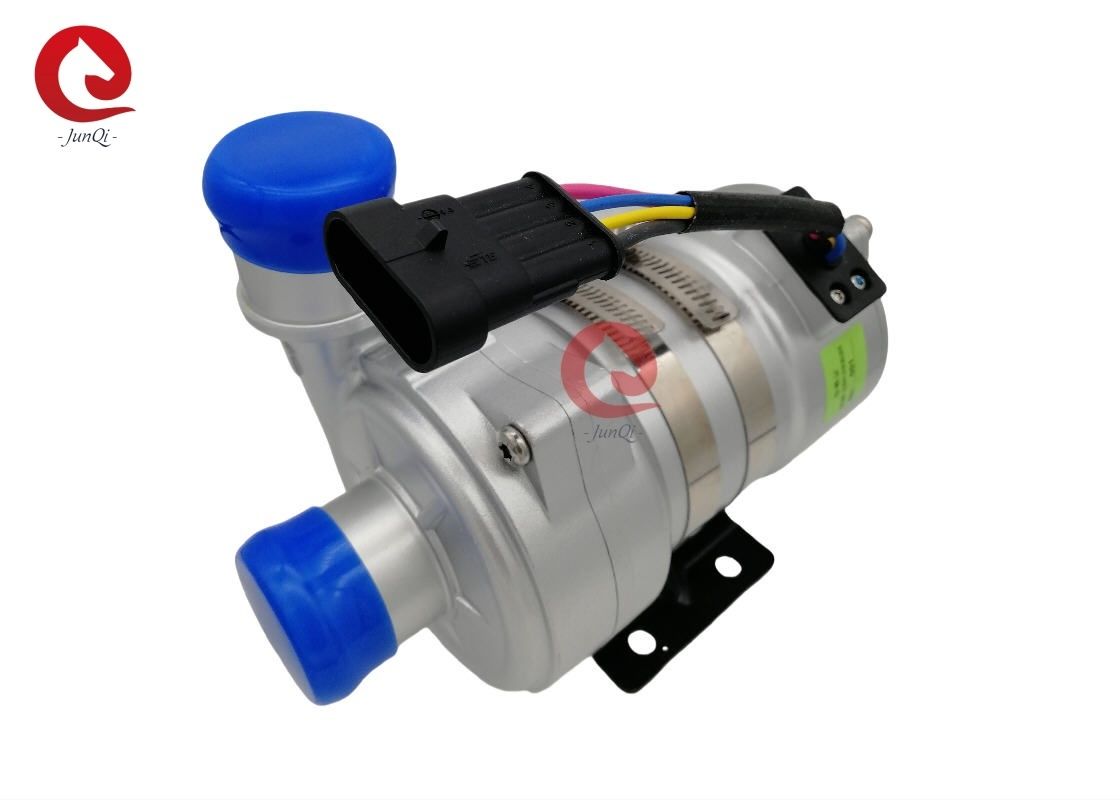

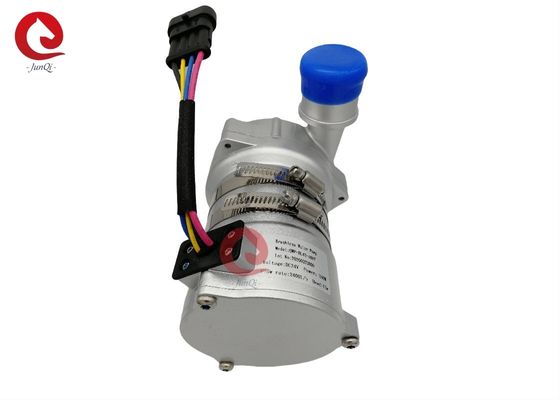

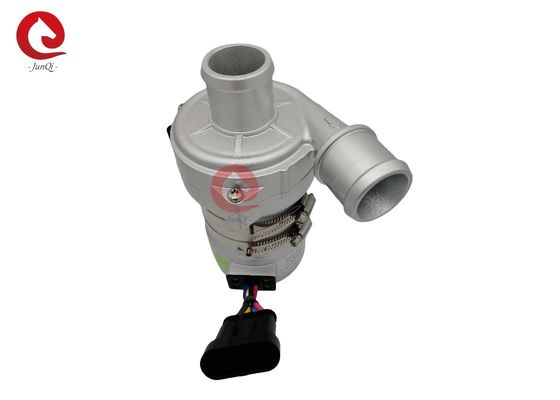

باتری سوخت پمپ آب خنک کننده اتوبوس هایبریدی 24VDC 17m JP-BL43-408T

موتور الکتریکی بدون برس خودرو DC 24 ولت 240 وات برای پمپ آب BEV Bus / PHEV Vehicles گردش مایع خنک کننده با PWM

تقویت/گردش/فرکانس متغیر/کم صدا/پمپ گریز از مرکز

کنترل PWM/تشخیص خطا

■ کاربردها
به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و سرمایش استفاده می شود.

■ ویژگی ها
◆ پمپ گریز از مرکز
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با راندمان بالا، مصرف برق کم، راندمان بالا، عمر طولانی.
◆ با محدوده دمای عملیاتی گسترده
◆ کنترل سرعت سیگنال PWM
◆ خروجی سیگنال تشخیصی
◆ با کنترل جریان ثابت
◆ حفاظت از قطبیت معکوس
◆ محافظت در برابر خشک کار کردن
◆ حفاظت از ولتاژ بیش از حد، جریان بیش از حد
◆ حفاظت از اضافه بار، دمای بیش از حد

■ شرح فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژهای آلومینیوم دایکاست
پروانه: PPS+GF
محفظه محافظ: PPS+GF
غلاف شفت: مواد کامپوزیت کاربوراندوم
شفت: شفت فولادی ضد زنگ (3CR14)
محفظه آهنربا: کپسوله کردن پلاستیک PPS
حلقه آب بندی: EPDM
EMC: درجه 3
نویز: ≤61dB

■ دستگاه درایو (شامل موتور)
روتور درایو: آهنربای کپسوله شده پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور درایو: موتور DC بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE.

براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP68 (en60529)
مدل کانکتور: AMP282106-1 (Plug AMP282088-1 مطابقت دارد)
قطر نازل: 38 میلی متر (1.5 اینچ)



■ دستورالعمل نصب
پمپ های سری JP-BL43-408T پمپ های گریز از مرکز هستند که نیاز به پر کردن اولیه دارند,
پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است، یا قبل از روشن کردن پمپ را از قبل پر کنید.

1: پمپ نباید خشک کار کند، حتی اگر 15 دقیقه خشک کار کند (پس از 15 دقیقه خشک کار کردن، به طور خودکار متوقف می شود)، خشک کار کردن باعث ایجاد صدا می شود، همچنین سایش شفت و غلاف شفت را افزایش می دهد.

2: از لوله با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از شیلنگ با قطر کوچکتر ورودی پمپ استفاده کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، این باعث می شود عملکرد پمپ کاهش یابد و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (فلش روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.

5: به منظور جلوگیری از خشک کار کردن (گیر کردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانویی در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید از زانویی کمتر از 90 درجه استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه ای بزرگ به عنوان محیط مایع استفاده کرد.




■ پارامتر دما
دمای مایع متوسط: -40℃ تا +85℃ (-40°F تا + 185°F)
دمای محیط کار: -40℃ تا +120℃ (-40°F تا +248°F)
دمای ذخیره سازی: -40℃ تا +70℃ (-40°F تا +158°F)
(تا 100 ℃، اما عمر مفید را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100℃ (212°F).
عمر مفید بیش از 20000 ساعت است که بر اساس ولتاژ نامی و دمای محیط 36℃ (86°F) است.
■ محدوده ولتاژ
پمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 32 ولت
اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر مفید موتور تأثیر می گذارد، پمپ نمی تواند در معرض محیط تشعشعات حرارتی قرار گیرد.

مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)


■ پارامتر الکتریکی

مدل کانکتور و خواص الکتریکی مربوطه (شکل 3 را ببینید):

■ویژگی PWM





اندازه سیم توصیه شده (بر اساس افت ولتاژ 3٪)
* طول سیم به معنای فاصله از پمپ تا باتری است


■ توجه
1. دمای محیط کار: -40℃--120℃، باید سعی کنید در هنگام نصب از نزدیک شدن به سیستم لوله تخلیه گاز و کاتالیزوری سه عنصری و موتور خودداری کنید، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد امکان به سطح آب پایین نزدیک باشد تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ خودداری کنید

■ پارامتر عملکرد

■ابعاد خارجی
