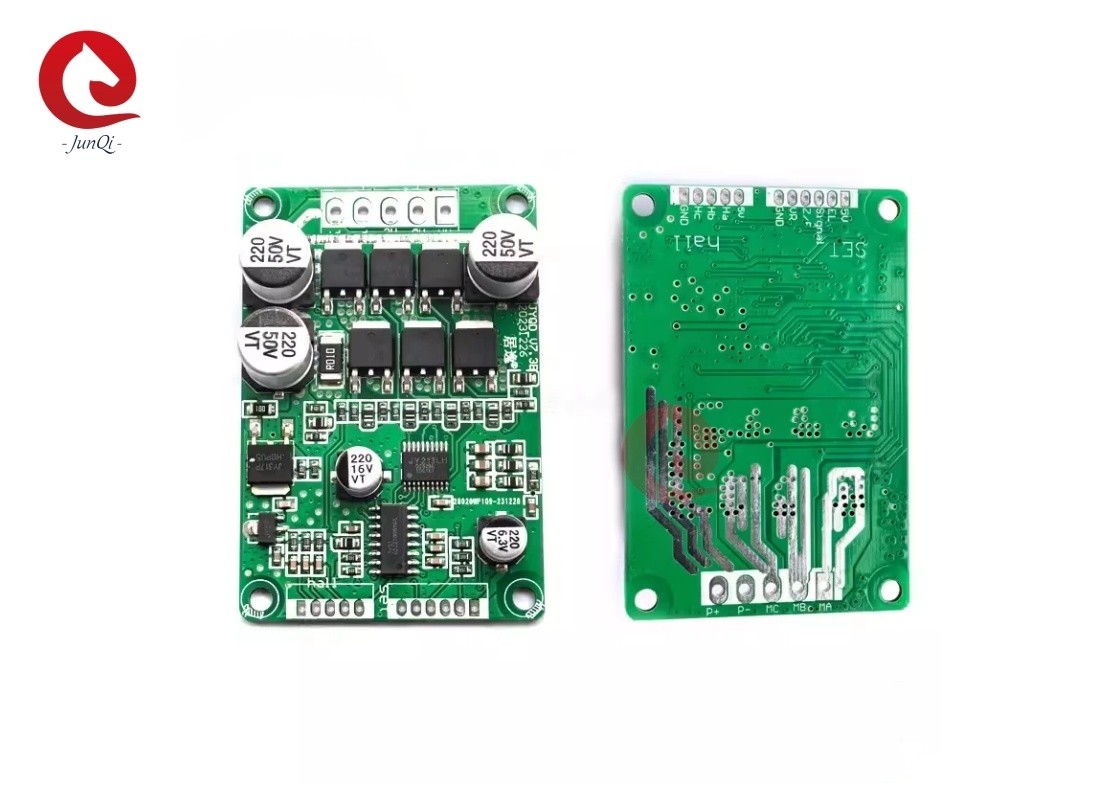

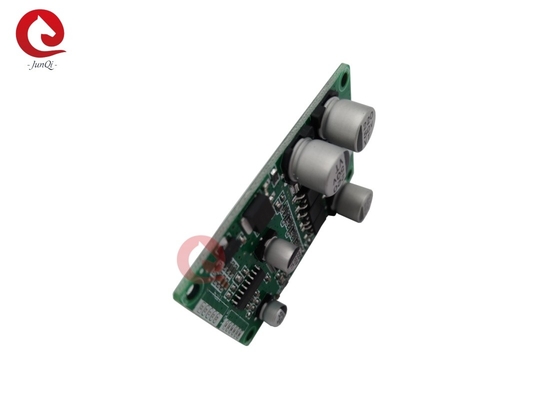

ولتاژ کاری طیف گسترده ای 7 ~ 48VDC Max 10A JYQD_V7.3B برای موتور BLDC سه فاز با سنسورهای هال

ولتاژ کاری طیف گسترده ای 7 ~ 48VDC Max 10A JYQD_V7.3B برای موتور BLDC سه فاز با سنسورهای هال

توضیحات محصول:

یادداشت های درخواست:

1تأیید کنید که پارامترهای ولتاژ و قدرت موتور نمی توانند از محدوده مشخص شده در صفحه راننده فراتر روند.

2. این برد راننده مناسب برای موتورهای DC بدون برس Hall 120 درجه است. همه تولید کنندگان دنباله های خطی را با دنباله های خطی صفحه محرک مطابقت نمی دهند.مشتریان می توانند دنباله خط هال یا موتور دنباله خط سه فاز مطابق با وضعیت واقعی تنظیمتا بهترين اثر رانندگي رو بدست بياريم

3. JYQD_V7.3B هیئت مدیره برهنه هیئت مدیره است، قدرت درایو کمتر از 100W موتور نیاز به دفع تبعید گرما ندارد، نیاز به اطمینان از تهویه طبیعی دارد.

4. پورت خروجی 5 ولت روی صفحه راننده ممنوع از اتصال به تجهیزات الکتریکی خارجی است.آن را تنها مناسب برای اتصال پتانسیومترهای خارجی و سوئیچ به این تخته برای تنظیم سرعت و عقب.

5. سیگنال بر روی JYQD_V7.3B هیئت مدیره سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5mA است.

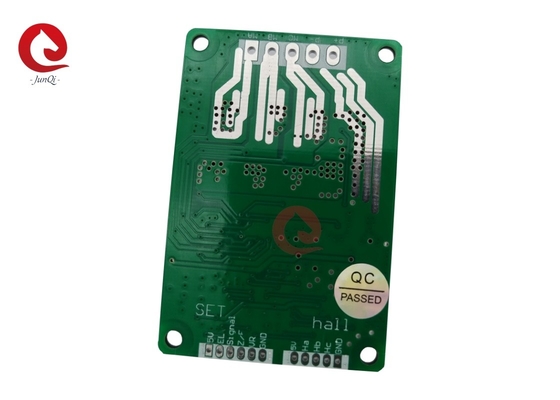

نمودار سیم کشیشرح پورت ها:

1. پورت حسگر هال
GND ️ قطب منفی سالن
دفتر مرکزی تالار مرکزی
Hb تالار Hb
هاهال ها
5 ولت √ قطب مثبت سالن

2کنترل بندر
GND استفاده می شود برای کنترل داخلی صفحه راننده
پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V تنظیم سرعت، تنظیم سرعت خطی از پایین به بالا. تنظیم سرعت PWM باید با هیئت مدیره زمین شود.
Z/F پورت های کنترل جهت چرخش. تنظیم سرعت ولتاژ آنالوگ 0V-5V تنظیم سرعت ، تنظیم سرعت خطی از پایین به بالا.تنظیم PWM سرعت نیاز به زمین با هیئت مدیره.
سیگنال: پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت
کنترل پورت را فعال کنید. 5V را برای اجازه کار متصل کنید، GND را برای ممنوع کردن کار متصل کنید.
5 ولت ️ ولتاژ خروجی داخلی صفحه راننده، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و کار عقب.

3. پورت برق
P+ DC +
P- DC -
م.ک. ٫ فاز موتور C
MB ️ مرحله موتور B
MA ️ مرحله موتور A

4لطفاً توجه کنید که سیم فاز موتور و سیم هال خیلی طولانی نباشند. اگر سیم خیلی طولانی باشد باعث تداخل سیگنال می شود.

5فاصله پورت پورت کنترل و پورت قدرت به ترتیب 2.0mm و 3.96mm است.

6توجه به عایق بندی هیئت مدفوع در هنگام اضافه کردن یا قرار دادن بخاری های گرما داشته باشید.

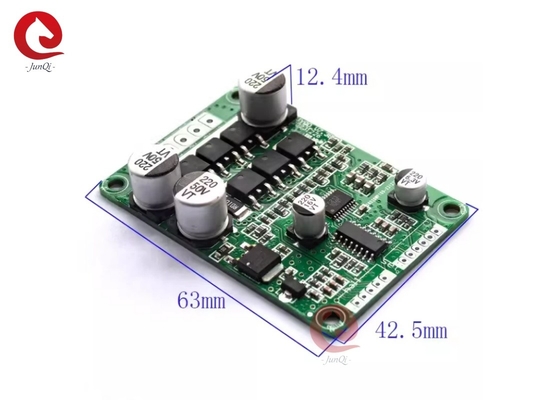

ابعاد تخته راننده ((ملی متر):
