برای ایجاد ارزش برای مشتریان. یکپارچگی و برد-برد.
 |
| محل منبع: | چین |
| نام تجاری: | JEUNKEI |
| گواهی: | ISO9001,CE |
| شماره مدل: | JQ22SBL50-G4.29 (H42205021) |
| مقدار حداقل تعداد سفارش: | 5pcs (نمونه در دسترس) |
|---|---|
| قیمت: | USD80-USD125/PC |
| جزئیات بسته بندی: | مجموعه صادرات |
| زمان تحویل: | بستگی به مقدار سفارش / قابل توافق دارد |
| شرایط پرداخت: | T / T ، ، Western Union ، Paypal |
| قابلیت ارائه: | 10000PCS در هر ماه |

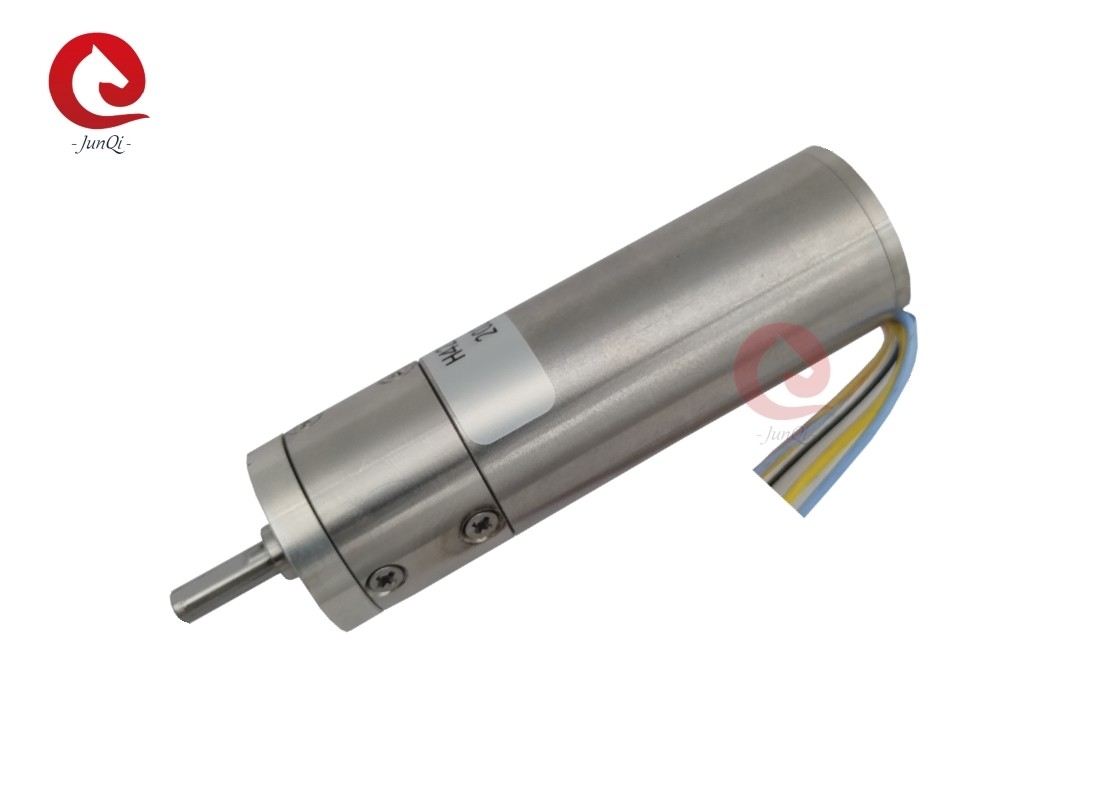

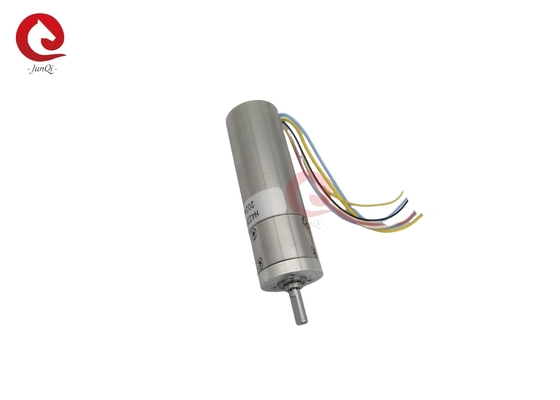

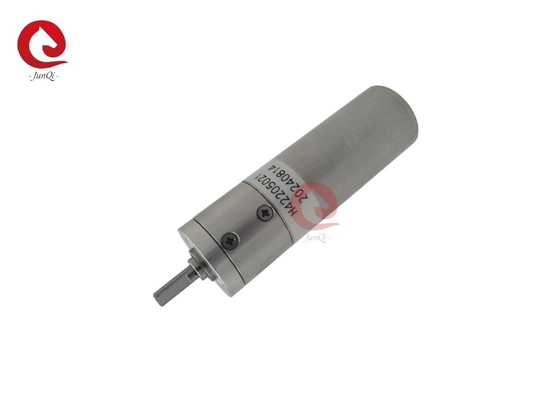

| نام: | موتور BLDC بدون شکاف | شماره مدل: | JQ22SBL50-G4.29 (H42205021) |
|---|---|---|---|
| نوع: | بدون شکاف | ولتاژ: | ۲۴ ولت |
| سرعت نامی: | 7695 دور در دقیقه | گشتاور نامی: | 89.93mNm |
| نسبت دنده: | 4.29 | شکل: | گرد |
| تضمین: | 12 ماه | وزن: | 176 گرم |
| برجسته کردن: | موتور برق مستقیم بدون برس 24 ولت با گشتاور بالا,موتور DC بدون برس 7700 rpm,موتور برق مستقیم بدون برش با گشتاور بالا بدون دریچه,7700rpm high torque brushless dc motor,Slotless high torque brushless dc motor |
||
JQ22SBL50-G4.29 پارامترهای موتور دنده BLDC:
| مدل | واحد | JQ22SBL50-G4.29 (H42205021) |
| سرعت نامی | rpm | 7695 |
| چرخش نامی | mN.m | 89.93 |
| نسبت کاهش | 4.29 | |
| کارایی | % | 90 |
| متوسط واکنش بدون بار | ° | 1 |
| وزن | g | 176 |
اطلاعات موتور JQ22SBL50
| مدل | JQ22SBL50 | |
| ولتاژ نامی | V | 24 |
| سرعت نامی | rpm | 33010 ±10% |
| جریان نامی ((حداکثر، جریان ثابت) | A | 3.8A |
| چرخش نامی ((Max.continuous torque) | mNm | 23.3 |
| قدرت نامی | W | 78.5 |
| سرعت بارگیری | rpm | 35000±10% |
| هیچ جریان بارگیری | mA | ۲۳۰±۵۰٪ |
| جریان ایست | A | 63.0 |
| تورم ایستاده | mNm | 409.7 |
| حداکثر کارایی | % | 88 |
| مقاومت پایانی از فاز به فاز | Ω | 0.38±10٪ |
| محرک پایانی از فاز به فاز |
μH
|
128±20% |
| ثابت EMF عقب | mV/rpm | 0.68 |
| ثابت گشت و گذار | mNm/A | 6.52 |
| ثابت سرعت | rpm/V | 1464 |
| ثابت جریان | A/MnM | 0.153 |
| شیب سرعت/قلب چرخش | rpm/mNm | 85.42 |
| ثابت زمان مکانیکی | ms | 2.46 |
| جاودانگی روتور | gcm2 | 2.75 |
| محدوده دمای کار | °C | -40~+85 |
| حداکثر پیچ و تاب مجاز | °C | +155 |
| مواد مسکن | فولاد ضد زنگ | |
| تعداد قطب ها | 2 | |
| تعداد مراحل | 3 | |
| وزن موتور | g | 126 |
نقشه ابعاد موتور:
| خط موتور 0.5mm2 | خط راهرو 0.1mm2 | ||||||
| U | V | W | Vسالن 5-24VDC | GND | HU | HV | HW |
| زرد | سفید | آبی | قرمز | سیاه | زرد | سفید | آبی |
ما میتونیم خدمات اضافی ارائه بدیم:
اگر این موتور با درخواست شما مطابقت نداشته باشد، لطفاً با ما تماس بگیرید، ما می توانیم میخ / پیچ / فلنج نصب / کابل / کانکتور سفارشی را بسازیم.ما در کنار شما و تیم شما کار می کنیم تا موتوری را طراحی کنیم که متناسب با نیازهای دقیق برنامه شما باشد.تمام کار مهندسی و پشتیبانی در داخل شرکت انجام میشه
خدمات لوازم جانبی: ترمز، کانکتور، کدگذاری
طراحی سفارشی: پیچ و تاب سفارشی، فلنج سفارشی، شاخه سفارشی....
سوالات متداول:
سوال: زمان تحویل سفارشات چقدر طول می کشد؟
ج: زمان تحویل: 4 هفته بعد از دریافت پیش پرداخت
سوال: تضمین تجارت شما چیست؟
A:100٪ حفاظت از کیفیت محصول.
100 درصد از محصول در زمان حمل و نقل محافظت می شود.
100درصد از مبلغی که پرداخت می کنید محافظت می شود.
س: مقدار MOQ چیست؟
جواب: 5PCS سفارش کوچک خوش آمدید.
س: آیا محصولی سفارشی تولید می کنید؟
پاسخ: بله، قبول می کنیم.
سوال: در مورد پس از فروش جدی؟
پاسخ: خدمات پس از فروش 24 ساعت در هفته
س: اگر از محصول شما راضی نیستم، باید چه کنم؟
A: اگر نقص در کیفیت آن وجود دارد، ما می توانیم یکی خوب را برای شما تعویض کنیم.
به طور کلی، این مشکل نادر است.
سوال: مدت پرداخت چیست؟
A: T / T و Paypal بیشتر استفاده می شود، لطفا برای جزئیات با ما تماس بگیرید
سوال: کیفیت محصول شما چقدر است؟
پاسخ: ما کیفیت خوب تولید می کنیم، از کیفیت پایین استفاده نمی کنیم.
فناوری موتورهای DC بدون برس مزایای متعددی از جمله نسبت تورک بالا به وزن، افزایش کارایی و قابلیت اطمینان، کاهش سر و صدا و طول عمر طولانی تر در مقایسه با موتورهای DC برس ارائه می دهد.
یکی از مزایای موتورهای بدون برش DC با روتور داخلی، در تبعید بهتر گرما تولید شده است.تراکم جریان بالاتر است و تولید گشتاور موثرتر و کارآمدتر است.JUNQI بین المللی حلقه BLDC موتور طیف ارائه می دهد قطر از 22 به 86mm با گشتاور نامی تا 2.2Nm.
