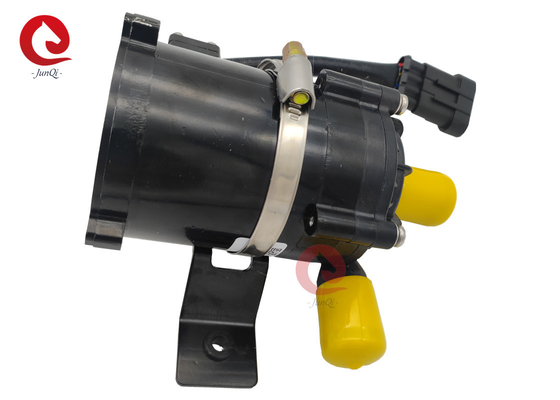

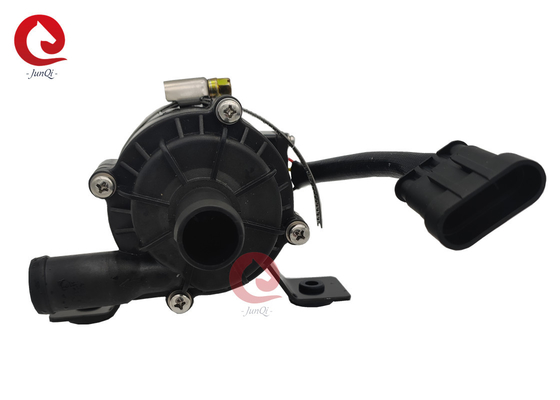

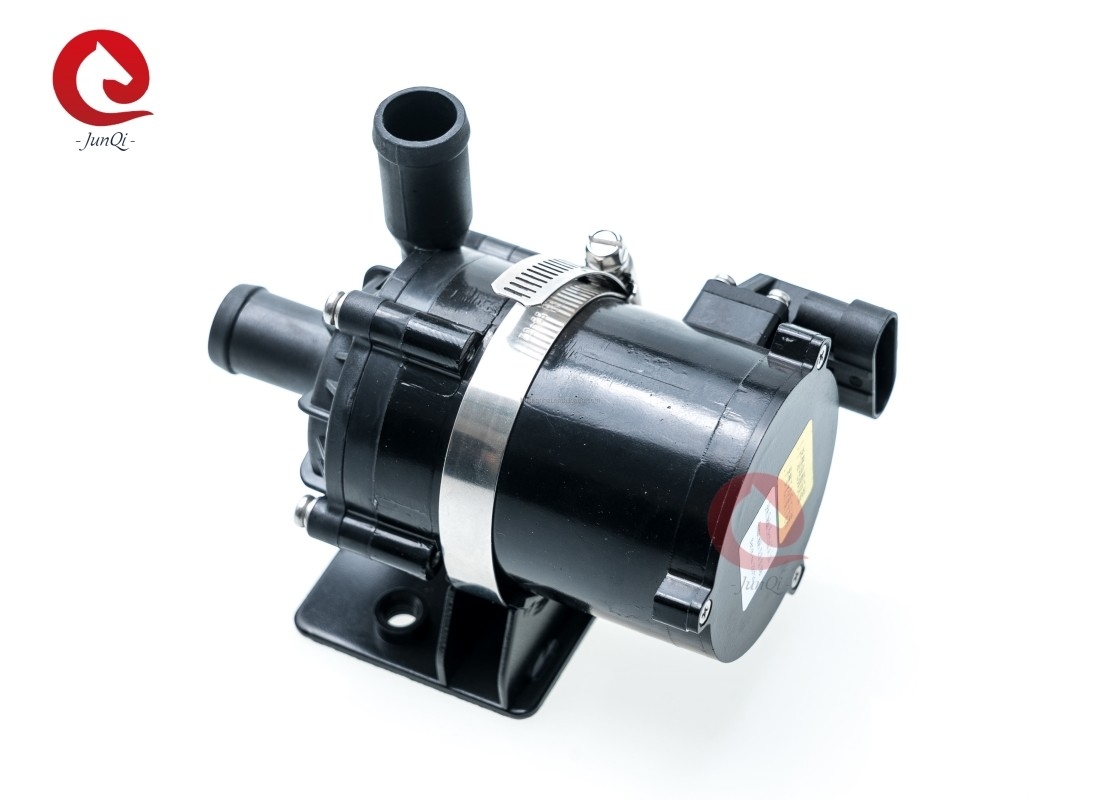

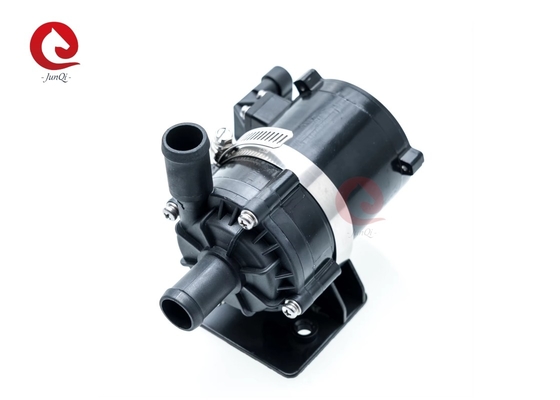

پمپ آب موتور DC بدون برس 24 ولت 12 ولت DC بدون برس 80 ولت برای گردش گرمایش HEV EV

HEV یا پمپ آب برقی اتومبیل برقی ، خنک کننده باتری ، پمپ خنک کننده ، پمپ ماشین الکتریکی

پمپ آب برقی خودرویی سری DKB80

تقویت / گردش / فرکانس متغیر / کم صدا / پمپ محافظ / کنترل PWM / بازخورد سیگنال

برنامه ها

درخواست برای HEV (وسیله نقلیه الکتریکی ترکیبی) ، EV (وسایل نقلیه الکتریکی) ، قطارها ، کشتی ها و سایر سیستم های گردش خون گرم و خنک کننده.

1. موتور الکتریکی ترکیبی (HEV) ، موتور الکتریکی خودروی برد گسترده (EREV) و چرخه خنک کننده سیستم کنترل.

2. موتور موتور مینی بوس برقی خالص و سیکل خنک کننده سیستم کنترل ، چرخه گرمایش و خنک کننده کمکی باتری.

3. چرخه خنک کننده توربوشارژر.

4. چرخه خنک کننده آب موتور.

5. چرخه آب 12 کیلو وات قبل از بخاری.

6. سایر موارد استفاده از سیستم خنک کننده.

ویژگی ها

. پمپ گریز از مرکز تک مرحله ای

transmission انتقال نیروی مغناطیسی (ساختار پمپ محافظ)

motor راندمان بالا موتور DC بدون برس ، مصرف کم انرژی ، راندمان بالا ، عمر طولانی

♦ با دمای عملیاتی طیف گسترده ای

♦ کنترل سرعت سیگنال PWM (بازخورد سیگنال PG اختیاری)

♦ با کنترل جریان مداوم

protection محافظت از قطبیت معکوس

protection محافظت در برابر خشک شدن

♦ بیش از ولتاژ ، بیش از حفاظت جریان

♦ اضافه بار ، بیش از حد محافظت از دما

. قطعات الکترونیکی درجه اتومبیل

description توضیحات فنی (قطعات در تماس با مایع)

محفظه سر پمپ: PPS + GF

پروانه: PPS + GF

حفره سپر: PPS + GF

یاتاقان شفت: مواد کامپوزیت رزین کربن + واشر سرامیکی زیرکونیا

شافت: شافت فولاد ضد زنگ توخالی

روتور: تزریق نایلون بسته بندی شده است

حلقه مهر و موم: EPDM

device دستگاه رانندگی (از جمله موتور)

الکترومغناطیس رانندگی: آهن ربا + تزریق نایلون بسته بندی شده است

پیچ و مهره: فولاد ضد زنگ SUS 304

موتور رانندگی: موتور بدون برس

قاب سیم موتور: PPA + GF (سفید)

محفظه پمپ: آلیاژ آلومینیوم

براکت: فولاد ضد زنگ SUS 304

حلقه براکت: فولاد ضد زنگ 304 US + حلقه لاستیکی میرایی

ضد آب بر اساس درجه بندی IP67 (en60529)

اتصال دهنده: 3 پایه یا 4 پین (با بازخورد سیگنال PG)

قطر نازل: 22.6 میلی متر (قطر داخلی: 16 میلی متر)

♣ مشخصات مدل

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)

با پسوند مدل براکت نصب شده: SR (به عنوان مثال: DKB80-12ASR)

با پسوند مدل پین بازخورد سیگنال PG: PG (به عنوان مثال: DKB80-12APG)

inst دستورالعمل نصب

پمپ های سری DKB80 پمپ های گریز از مرکز هستند که نیاز به پر کردن دارند

پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ را از قبل پر می کند.

1: پمپ نباید خشک باشد ، حتی اگر بتواند به مدت 30 ثانیه خشک شود (پس از 30 ثانیه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین باعث افزایش سایش در شافت و آستین شافت می شود.

2: اگر از ورودی پمپ شلنگ با قطر کمتری استفاده می کنید ، از لوله قطر توصیه شده برای اتصال پمپ استفاده کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از طریق خط لوله به پمپ وارد می شود ، عملکرد تخریب پمپ را ایجاد می کند ، و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(پیکان روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالای پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا در 20 سانتی متر بدون زانوی باشد) تا هوا به راحتی تخلیه شود ، لوله خروجی نباید کمتر از 90 درجه استفاده شود

آرنج (شکل 2 را ببینید)

7: از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده نکنید.

paramet پارامتر دما

دمای مایع متوسط: -40 ℃ تا + 120 (-40 درجه فارنهایت تا + 248 درجه فارنهایت)

دمای محیط کار: -40 ℃ تا + 100 (-40 درجه فارنهایت تا + 212 درجه فارنهایت)

دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت)

(تا 100 ، اما عمر مفید را کاهش می دهد)

pressure فشار سیستم

-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).

طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 36 (86 درجه فارنهایت) دمای محیط است.

range دامنه ولتاژ

پمپ آب 12 ولت دارای محدوده قابل کار 9 ولت - 16 ولت

پمپ آب 24 ولت دارای محدوده قابل استفاده 18 ولت - 30 ولت

اگرچه موتور می تواند در دامنه وسیعی از ولتاژ و دما مورد استفاده قرار گیرد ، اما ولتاژ و دما بیش از حد یا خیلی پایین بر عمر مفید موتور تأثیر می گذارد ، پمپ نمی تواند در معرض تابش گرمای محیط قرار گیرد.

مایع متوسط: آب خالص ، مخلوط مایع (آب با کمتر از 60٪ گلیکول)

paramet پارامتر الکتریکی

model مدل اتصال دهنده و پین ها

توجه

1. کار دمای محیط: -40 ℃ - 120 ، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیزوری ، سیستم لوله تخلیه گاز و موتور در هنگام نصب ، اطمینان از درجه حرارت محیط کار.

2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد ، تا عمر مفید پمپ افزایش یابد.

3. به منظور کاهش مقاومت در برابر آب ، باید تا آنجا که ممکن است برای کاهش تعداد آرنج در لوله کشی در نصب ، اطمینان حاصل کنید که هیچ آرنجی در 20 سانتی متر از پمپ وجود ندارد.

4. لطفاً از پمپ دور از محیط غبارآلود استفاده کنید ، گرد و غبار برای کاهش عمر مفید مضر است

5. به خلوص آب توجه کنید ، از مسدود شدن و مسدود شدن پروانه جلوگیری کنید تا عمر مفید پمپ کاهش یابد.

♣ نمودار منحنی

dimensions ابعاد کلی
