پمپ سانتریفیوژ موتور DC بدون برس DC 24V 240W پمپ آب الکتریکی سنگین برای اتوبوس الکتریکی، باتری کامیون و خنک کننده کنترل کننده با PWM

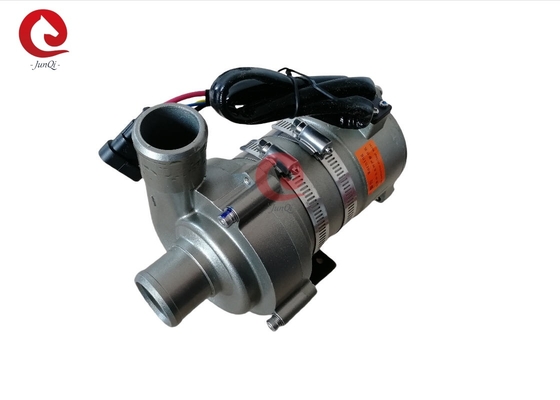

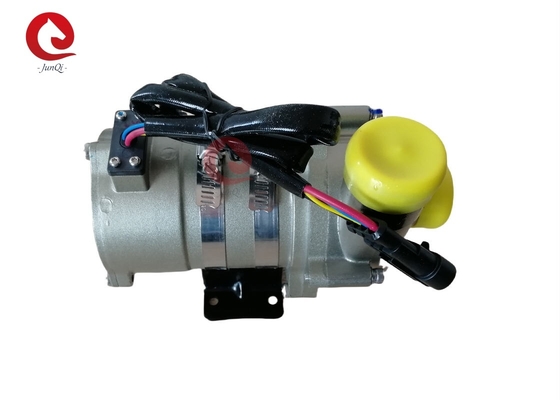

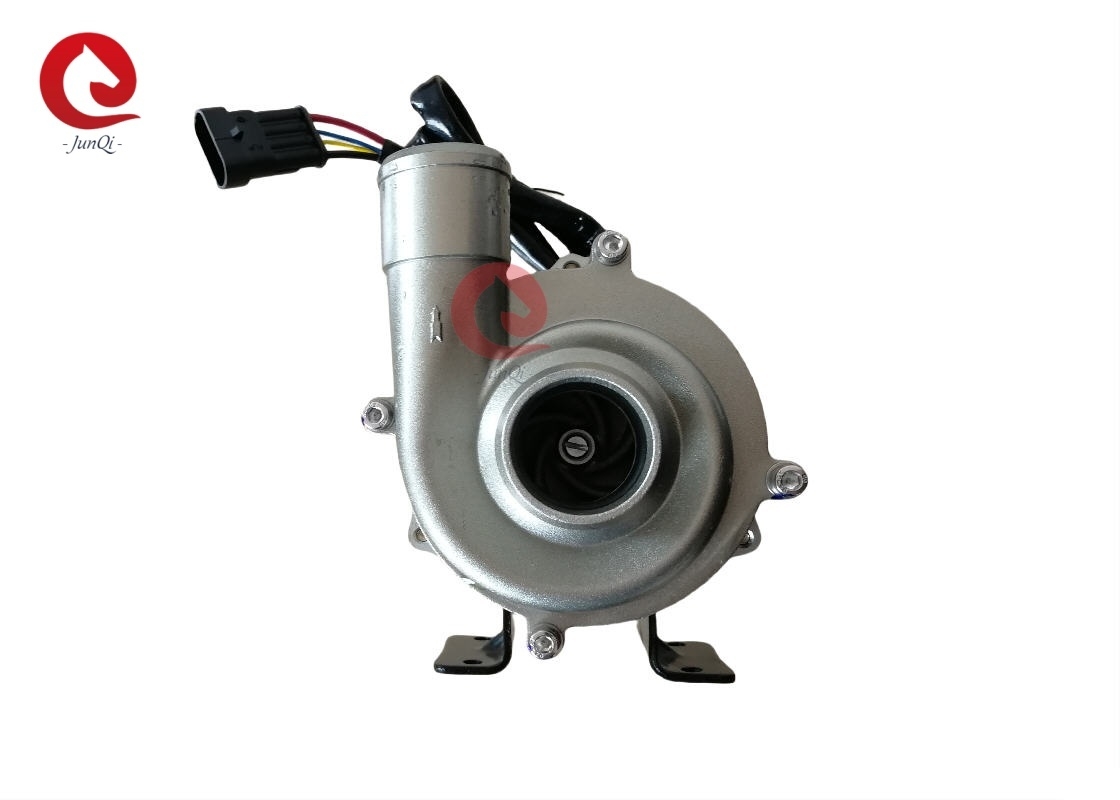

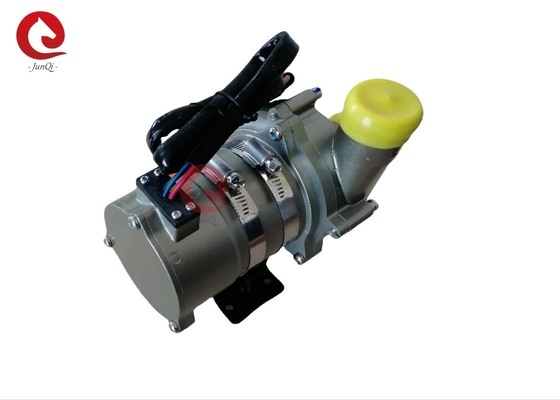

OWP-7000KL67 240W پمپ آب الکتریکی سنگین برای باتری اتوبوس / کامیون الکتریکی و سیستم خنک کننده کنترل کننده
■ کاربردها
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های شخصی هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گرمایش و
سیستم گردش خون خنک کننده
■ ویژگی ها
◆ پمپ سانتریفیوژ
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با کارایی بالا، مصرف انرژی کم، کارایی بالا، عمر طولانی.
◆ با طیف گسترده ای از دمای کار
◆ کنترل سرعت سیگنال PWM ((اختیاری)
◆ خروجی سیگنال تشخیصی ((اختیاری)
◆ با کنترل جریان ثابت
◆ حفاظت از قطب معکوس
◆ حفاظت از خشکی
◆ محافظت از ولتاژ بیش از حد و جریان بیش از حد
◆ حمل بیش از حد، محافظت از بیش از حد دمای
■ توضیحات فنی (بخش های مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژ های آلومینیومی
محرک: PPS+GF
حفره سپر: PPS+GF
آستین گره: مواد کامپوزیت کاربورندوم
شفت: فولاد ضد زنگ ((3CR14) شفت
محفظه مغناطیسی: کپسول پلاستیکی PPS
حلقه مهر: EPDM
■ دستگاه راننده (از جمله موتور)
روتور راننده: مغناطیس کپسول شده پلاستیکی PPS
پیچ و مغز: SUS 304 فولاد ضد زنگ
موتور راننده: موتور بدون برس
قاب سیم موتور:PPA GF
خانه پمپ: کاسه آلومینیوم ریخته شده با شن و ماسه و آنودیزه + پوشش پودری PE
براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس درجه بندی IP67 (en60529)
مدل کانکتور: AMP282104-1 (پلاک مطابقت AMP282109-1)
قطر نوزل: 40mm (1.5 اینچ)
■ آموزش نصب
پمپهای سری OWP-7000KL67 پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخدار همیشه
در مایع غوطه ور شده، یا پمپ را قبل از روشن شدن از قبل پر کرده است.
1: پمپ نباید خشک باشد، حتی اگر می تواند برای 15 دقیقه خشک باشد (پس از 15 دقیقه)
دقیقه خشک در حال اجرا، آن را به طور خودکار متوقف می شود) ، خشک در حال اجرا صدا می کند، همچنین افزایش
سایش در گره و آستین گره
2: استفاده از قطر توصیه شده لوله اتصال ورودی پمپ، اگر شما استفاده از قطر کوچکتر
ورودی پمپ لوله، با توجه به فشار منفی در پمپ، هوا خارج از آسانتر وارد
پمپ از طریق خط لوله، آن را به کاهش عملکرد پمپ، و همچنین هوا
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ دیده می شود، چرخدار در جهت ساعت می چرخد (نگاه کنید به پیکان در
پورت خروجی)
4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید)
عمودي، پورت خروجي بايد بالا باشه
5: برای جلوگیری از خشک شدن (هوا در موتور گیر می کند) ، پورت خروجی پمپ آب باید
عمودی یا در قسمت بالای چرخ دار باشد (شکل 1 را ببینید)
6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر)
به راحتی تخلیه می شود، لوله خروجی نباید کمتر از 90 درجه از آرنج استفاده شود (شکل 2 را ببینید).
7: نمی توانید از آب دریا یا دیگر آلودگی سنگین با ناخالصی های بزرگ دانه مایع به عنوان مایع استفاده کنید
متوسط
پارامتر دمای
دمای متوسط مایع: -40°Cتا +85°C(-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کاری: -40°Cبه +120°C(-40°F تا +248°F)
دمای ذخیره سازی:-40°Cبه +70°C(-40°F تا +158°F)
(تا 100°C، اما عمر خدمت را کوتاه می کند)
■فشار سیستم
-0.2 تا 2.5 بار (100°C(۲۱۲ درجه فارنهایت)
عمر خدمات بیش از 20،000 ساعت بر اساس ولتاژ نامی و 36°C(86 درجه فارنهایت) محیط
دما
■محدوده ولتاژ
پمپ آب 24 ولت، محدوده کار 18 ولت تا 32 ولت
اگرچه موتور می تواند در طیف گسترده ای از ولتاژ و دمای استفاده می شود، اما بیش از حد یا بیش از حد
ولتاژ و دمای پایین زندگی موتور را تحت تاثیر قرار می دهد، پمپ نمی تواند
در معرض تشعشعات حرارتی محیط
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
■پارامتر الکتریکی
|
ولتاژ کاری
(VDC)
|
قدرت نامی
(W)
|
جریان نامی
(L/H)
|
ابعاد
(ملی متر)
|
وزن
(g)
|
| 24 ولت ((18 ولت تا 32 ولت) |
۲۴۰ وات |
Q=2800L/H
H≥16M
|
190*90*157 |
۲۲۰۰ گرم |
مدل کانکتور و خواص الکتریکی مربوطه (به شکل 3)
|
AMP282104
(پلاک مطابقت AMP282109-1)
|
1 |
2 |
| +24 ولت |
GND |
| ضخامت سیم |
طولانی ترین سیم استفاده شده* |
| |
24 ولت |
| 1.5 mm2 |
16 متر |
| 2.5 mm2 |
25 متر |
| 3 mm2 |
۳۱ متر |
| 4 میلی متر |
۴۰ متری |
اندازه توصیه شده سیم است (بر اساس 3 درصد افت ولتاژ)
*طول سیم به معنی فاصله از پمپ به باتری است
■توجه
1- دمای محیط کار: -40°C - 120°C، باید سعی کنید از نزدیک شدن به کاتالیزرهای سه عنصر، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید.اطمینان از دمای محیط کار.
2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک سطح آب پایین باشد تا عمر پمپ را افزایش دهد.
4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
5. توجه به خلوص آب، اجتناب از جام و چرخدار مسدود به کاهش عمر پمپ
■پارامتر عملکرد
برچسب های محصول:24VDC OWP-7000KL67 پمپ آب الکتریکی اتوماتیک با فشار بالا حداکثر جریان 5500L / H برای BYD YUTONG BEV Bus
