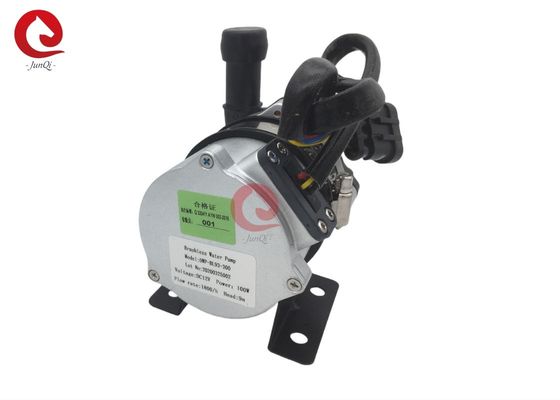

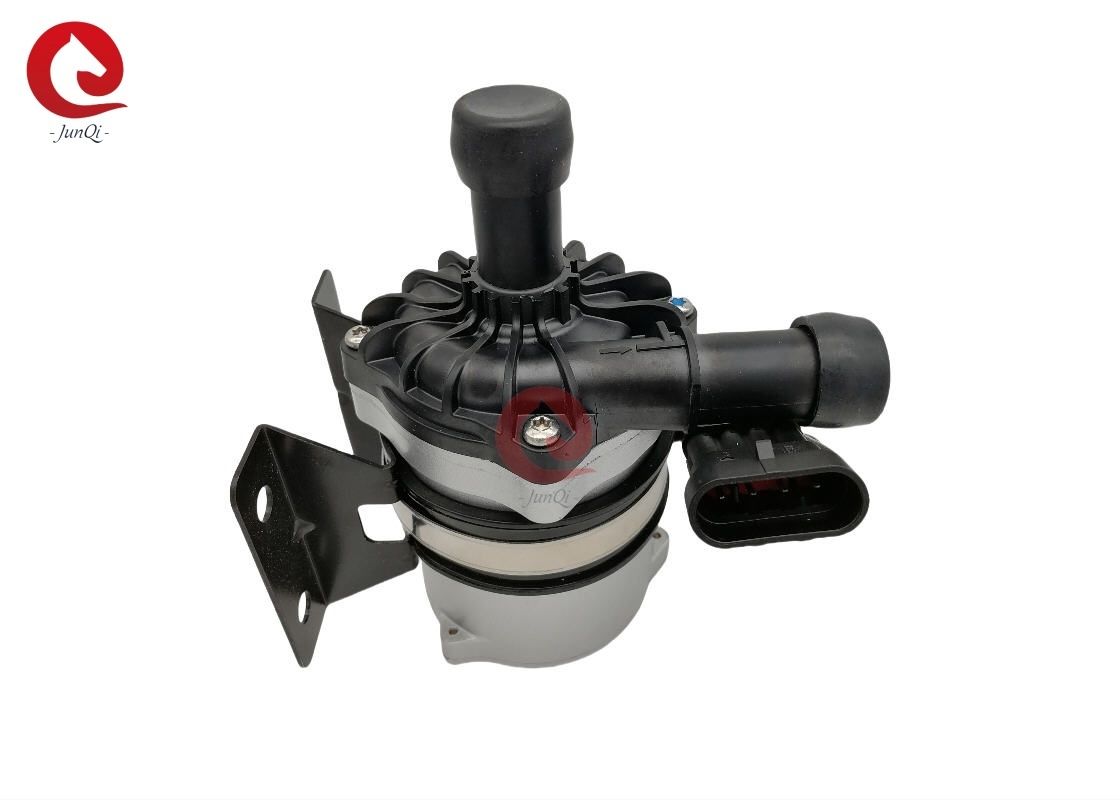

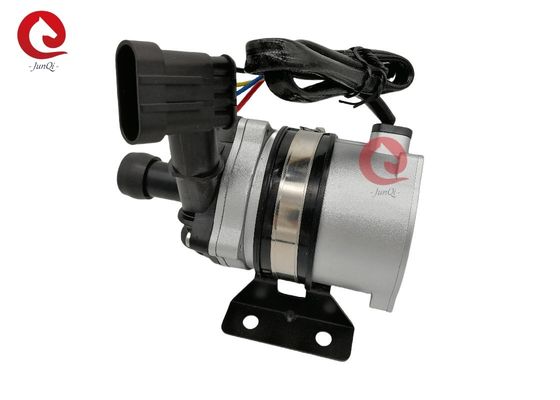

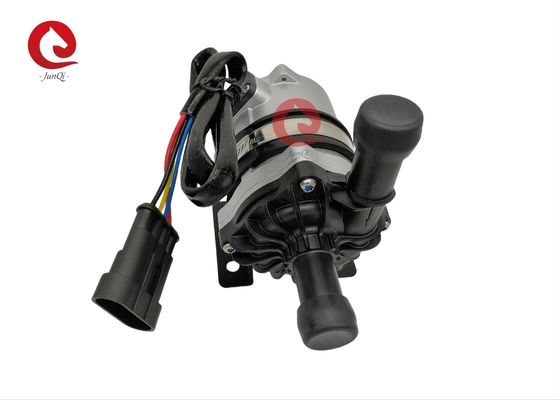

پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump

پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump

  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump
پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump
جزئیات محصول:
محل منبع: چین
نام تجاری: junqi
گواهی: IS9001, TS16949,CE
شماره مدل: OWP-BL93-301
پرداخت:
مقدار حداقل تعداد سفارش: 5 مجموعه
قیمت: Negotialbe
جزئیات بسته بندی: مناسب برای صادرات
زمان تحویل: بر اساس سفارش ،
شرایط پرداخت: T / T ، Western Union ، پی پال
قابلیت ارائه: 1000SET / ماه
مخاطب
توضیحات محصول جزئیات
مدل: OWP-BL93-301 مواد: آلیاژ آلومینیوم
ولتاژ: 24vdc قدرت: 100W
نرخ جریان امتیاز: 1800L / H ، حداکثر سر: 9M
کاربرد: اتوبوس هیبریدی ، وسایل نقلیه الکتریکی طریقه استفاده: خنک کننده
برجسته:

پمپ آب موتور DC بدون برس 24 ولت

,

پمپ آب 100W BLDC

,

پمپ آب موتور DC بدون برس

پمپ آب برقی OWP-BL93-301 24V DC 1800L / M ، H = 9M ، 100W BLDC پمپ آب با کنترل PWM

تقویت / گردش / فرکانس متغیر / کم صدا / پمپ محافظ / کنترل PWM / بازخورد خطا





پمپ آب OWP-BL93-301 100W BLDC با کنترل و خطای تشخیص PWM پمپ colant ، پمپ گلیکول ، پمپ آب bldc

برنامه ها
به طور گسترده در اتوبوس های هیبریدی ، اتومبیل های سواری هیبریدی ، وسایل نقلیه الکتریکی ، قطارها و کشتی ها و سایر سیستم های گردش و گرمایش و سرمایش استفاده می شود.

ویژگی ها
transmission انتقال نیروی مغناطیسی (ساختار پمپ محافظ) پمپ گریز از مرکز
motor راندمان بالا موتور DC بدون برس ، مصرف کم انرژی ، راندمان بالا ، عمر طولانی
◆ با دمای عملیاتی طیف گسترده ای
◆ PWM کنترل سرعت سیگنال
◆ با کنترل جریان مداوم
protection محافظت از قطبیت معکوس
protection محافظت در برابر خشک شدن
◆ بیش از ولتاژ ، بیش از حفاظت جریان
◆ اضافه بار ، بیش از حد محافظت از دما

description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS + GF
پروانه: PPS + GF
حفره سپر: PPS + GF
آستین شافت: مواد کامپوزیت رزین کربن
شافت: شافت فولاد ضد زنگ
محفظه آهنربا: کپسول پلاستیکی نایلون
حلقه مهر و موم: EPDM

device دستگاه رانندگی (از جمله موتور)
الکترومغناطیس رانندگی: آهن ربا پلاستیکی نایلون
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: مورد آلومینیوم ریخته گری با ماسه بلاست و درمان اشباع

براکت: فولاد با پوشش پودری
حلقه براکت: فولاد ضد زنگ 304 US + حلقه لاستیکی میرایی
ضد آب بر اساس درجه بندی IP68 (en60529)
مدل اتصال: AMP282106-1 (پلاگین همسان AMP282088-1)
قطر نازل: 22.4 میلی متر (قطر داخلی: 16 میلی متر)

مشخصات مدل
OWP-BL93-301 (24VDC)
دستورالعمل نصب
پمپ های سری OWP-BL93-300 پمپ های گریز از مرکز هستند که نیاز به پیش پر شدن دارند ،
پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ را از قبل پر می کند.
1: پمپ نباید خشک باشد ، حتی اگر بتواند به مدت 30 ثانیه خشک شود (پس از 30 ثانیه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین باعث افزایش سایش در شافت و آستین شافت می شود.

2: اگر از ورودی پمپ شلنگ با قطر کمتری استفاده می کنید ، از لوله قطر توصیه شده برای اتصال پمپ استفاده کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از طریق خط لوله به پمپ وارد می شود ، عملکرد تخریب پمپ ، و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(پیکان روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالای پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا در 20 سانتی متر بدون زانوی باشد) تا هوا به راحتی تخلیه شود ، لوله خروجی نباید کمتر از 90 درجه استفاده شود
آرنج (شکل 2 را ببینید)

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.
پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 0
درجه حرارت پارامتر
دمای مایع متوسط: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا + 185 درجه فارنهایت) رطوبت ≤90
دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت) (تا 100 ، اما عمر مفید را کاهش می دهد)
فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 36 (86 درجه فارنهایت) دمای محیط است.
دامنه ولتاژ
پمپ آب 12 ولت دارای محدوده قابل کار 9 ولت - 16 ولت
پمپ آب 24 ولت دارای محدوده قابل استفاده 18 ولت - 30 ولت
اگرچه موتور می تواند در دامنه وسیعی از ولتاژ و دما مورد استفاده قرار گیرد ، اما ولتاژ و دما بیش از حد یا خیلی پایین بر عمر مفید موتور تأثیر می گذارد ، پمپ نمی تواند در معرض تابش گرمای محیط قرار گیرد.

مایع متوسط: آب خالص ، مخلوط مایع (آب با کمتر از 60٪ گلیکول)


پارامتر الکتریکی

ولتاژ کاری

(VDC)

قدرت دارای امتیاز

(W)

جریان نامی

(L / H)

ابعاد

(میلی متر)

وزن

(g)

18-30 ولت (24 ولت)

100 وات Q = 1800L / HH = 9M 148 * 90 * 132 1.12 کیلوگرم









مدل اتصال دهنده و خصوصیات الکتریکی مربوطه (شکل 3 را ببینید):

AMP282106-1 1 (سیاه) 2 (زرد) 3 (آبی) 4 (سیاه)
(پلاگین همسان)
AMP282109-1)
GND بازخورد خطا PWM + 24 ولت







پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 1
شخصیت PWM
پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 2



چرخه کار شرح تذکر:
1: خطای متریک چرخه کار PWM 2٪
2: ولتاژ PWM: 24VDC / 12VDC (همان ولتاژ پمپ)
فرکانس: 50-1000KHz
3: وظیفه توقف PWM توصیه شده: 10٪
4: 0٪ وظیفه به عنوان قطع PWM توصیه می شود
0٪ وظیفه 10٪ حالت را متوقف کنید
11٪ وظیفه 55٪ حداقل سرعت دویدن
56٪ ≤ وظیفه 90٪ حالت PWM
(محدوده کنترل سرعت خطی)
91٪ ≤ وظیفه≤ 100٪ حداکثر سرعت در حال اجرا


پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 3
توجه ها
1. کار در دمای محیط: -40 ℃ - 85 ، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیزوری ، سیستم لوله تخلیه گاز و موتور در هنگام نصب ، اطمینان از درجه حرارت محیط کار.
2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد ، تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط غبارآلود استفاده کنید ، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید ، از مسدود شدن و مسدود شدن پروانه جلوگیری کنید تا عمر مفید پمپ کاهش یابد
پارامتر عملکرد
پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 4

  • بعد خارجی
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 5
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 6
  • پمپ آب موتور 24 ولت 100 وات بدون جاروبک PWM Control Glycol Error Diagnostics Colant Pump 7
