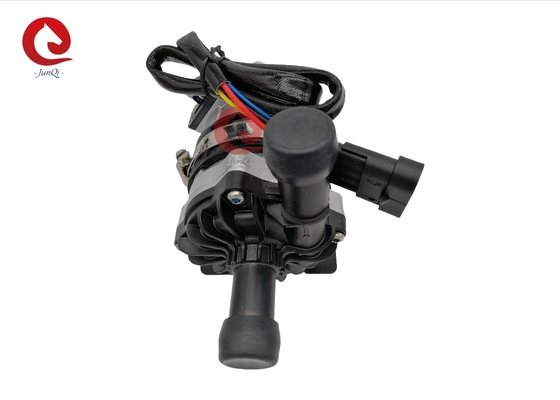

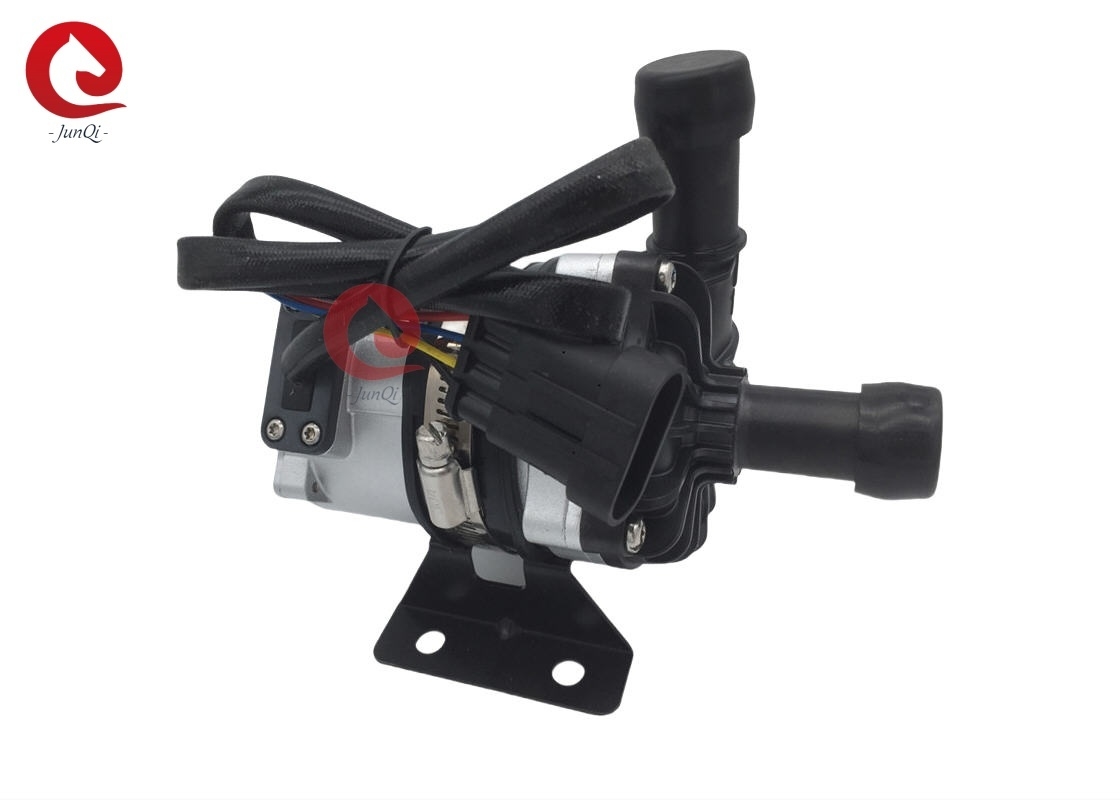

24VDC 1800L / M 9M 100W BLDC خودرو پمپ آب برقی کنترل PWM

OWP-BL93-301 پمپ آب الکتریکی 24V DC 1800L/M، H=9M، پمپ آب 100W BLDC با کنترل PWM

تقویت/ گردش/ فرکانس متغیر/ سر و صدا کم/ پمپ محافظ/ کنترل PWM/ بازخورد خطا

OWP-BL93-301 پمپ آب 100W BLDC با کنترل PWM و خطای تشخیص پمپ کولانت,پمپ گلیکول,پمپ آب BLDC

■ کاربردها
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های مسافرتی هیبریدی، وسایل نقلیه الکتریکی، قطارها و کشتی ها و سایر سیستم های گردش گرمایش و خنک کننده استفاده می شود.

■ ویژگی ها
◆ انتقال نیروی مغناطیسی (ساخت پمپ محافظ) پمپ سانتریفیوژ
◆ موتور DC بدون برس با کارایی بالا، مصرف انرژی کم، کارایی بالا، عمر طولانی.
◆با طیف گسترده ای از دمای کار
◆ کنترل سرعت سیگنال PWM
◆با کنترل جریان ثابت
◆ محافظت از قطب معکوس
◆حفظ از خشکی
◆حفظ از ولتاژ بیش از حد و جریان بیش از حد
◆حمله بیش از حد، حفاظت از بیش از حد درجه حرارت

■ توضیحات فنی (بخش های مرتبط در تماس با مایع)
محفظه سر پمپ: PPS + GF
محرک: PPS+GF
حفره سپر: PPS+GF
آستین شاف: مواد کامپوزیت رزین کربن
گره: گره فولاد ضد زنگ
محفظه مغناطیسی: کپسول پلاستیکی نیلونی
حلقه مهر: EPDM

■ دستگاه راننده (از جمله موتور)
الکترومغناطیس محرک: مغناطیس کپسول شده پلاستیکی نیلونی
پیچ و مغز: SUS 304 فولاد ضد زنگ
موتور راننده: موتور بدون برس
قاب سیم موتور:PPA GF
محفظه پمپ: قاب آلومینیوم ریخته شده با شستن شن و ماسه و درمان تزریق

براکت: فولاد با پوشش پودری
حلقه براکت: US 304 فولاد ضد زنگ + حلقه لاستیکی خنک کننده
ضد آب بر اساس درجه بندی IP68 (en60529)
مدل کانکتور: AMP282106-1 ((مطابق پلگ AMP282088-1)
قطر نوزل:22.4mm (قطر داخلی:16mm)

■مشخصات مدل
OWP-BL93-301 (24VDC)
■دستورالعمل نصب
پمپهای سری OWP-BL93-300 پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخ دنده همیشه در مایع غوطه ور شده است، یا پمپ پیش از پر شدن قبل از روشن شدن.
️
1: پمپ نباید در حالت خشک باشد، حتی اگر می تواند برای 30 ثانیه خشک باشد (پس از 30 ثانیه خشک، به طور خودکار متوقف می شود) ،همچنین افزایش سایش به شاخه و آستین شاخه.

2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی لوله پمپ قطر کوچکتر استفاده می کنید، به دلیل فشار منفی در پمپ،هواي بيرون راحت تر از طريق لوله وارد پمپ ميشه، باعث کاهش عملکرد پمپ می شود، و همچنین حباب های هوا باعث آسیب به پمپ می شوند.

3: همانطور که از جهت ورودی پمپ دیده می شود، چرخ دار در جهت عقربه ساعت می چرخد (پیکان را در پورت خروجی ببینید).

4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید).

5: برای جلوگیری از خشک شدن (هوا در چرخدار گیر می کند) ، دریچه خروجی پمپ آب باید عمودی یا در قسمت بالای چرخدار باشد (شکل 1 را ببینید).

6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر) برای ایجاد هوای تخلیه آسان، لوله خروجی نباید کمتر از 90 درجه استفاده شود
آرنج (به شکل 2)

7: نمیتونم از آب دریا یا سایر آلودگی های سنگین با گندم های غلیظ به عنوان مایع استفاده کنم.

درجه حرارت پارامتر
دمای متوسط مایع: -40°C تا +85°C (-40°F تا + 185°F)
دمای محیط کاری: -40°C تا +85°C (-40°F تا +185°F) رطوبت ≤90%
دمای ذخیره سازی: -40 °C تا +70 °C (-40 °F تا +158 °F) (تا 100 °C، اما عمر خدمت را کوتاه می کند)
■فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد)
عمر کار بیش از 20،000 ساعت بر اساس ولتاژ نامی و دمای محیط 36 °C ((86 °F) است.
■محدوده ولتاژ
پمپ آب نامی 12 ولت، محدوده کاری 9 ولت تا 16 ولت
پمپ آب 24 ولت، محدوده کار 18 ولت تا 30 ولت
اگرچه موتور می تواند در طیف گسترده ای از ولتاژ و دمای استفاده شود، اما ولتاژ و دمای بیش از حد یا بیش از حد پایین بر عمر کار موتور تأثیر می گذارد.پمپ نمی تواند در معرض تابش حرارتی محیط باشد..

مایع متوسط: آب خالص، مخلوط مایع (آب با کمتر از 60٪ گلیکول)


■پارامتر الکتریکی

مدل کانکتور و خواص الکتریکی مربوطه (به شکل 3)

■شخصیت PWM

■توجه
1. درجه حرارت محیط کار:-40°C-85°C، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیز، سیستم لوله تخلیه گاز و موتور در طول نصب، اطمینان از درجه حرارت محیط کار.
2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح پایین آب باشد تا عمر پمپ را افزایش دهد.
4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
5. توجه به خلوص آب، اجتناب از جام و چرخدار مسدود به کاهش عمر پمپ
■پارامتر عملکرد

• ابعاد بیرونی
•
•
•
