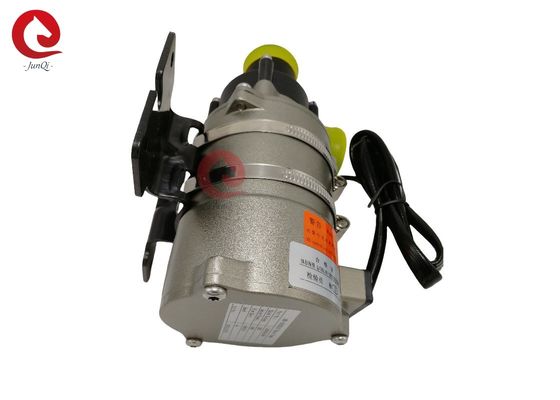

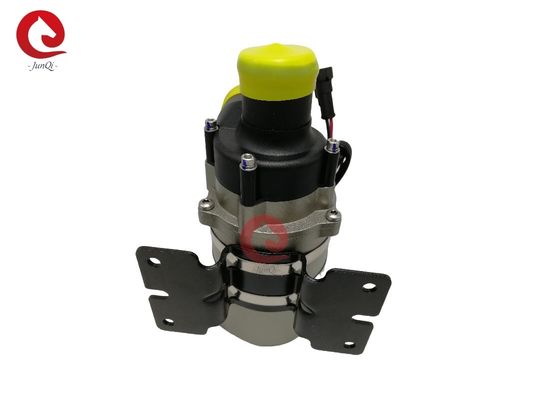

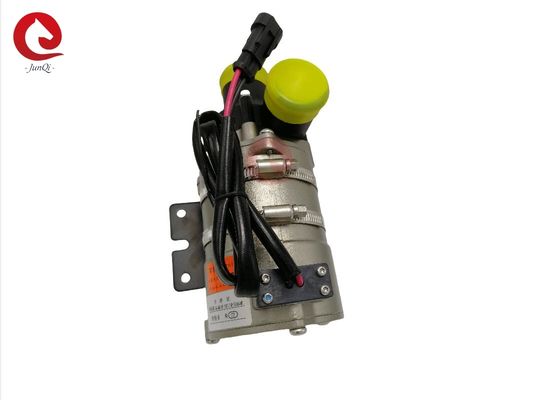

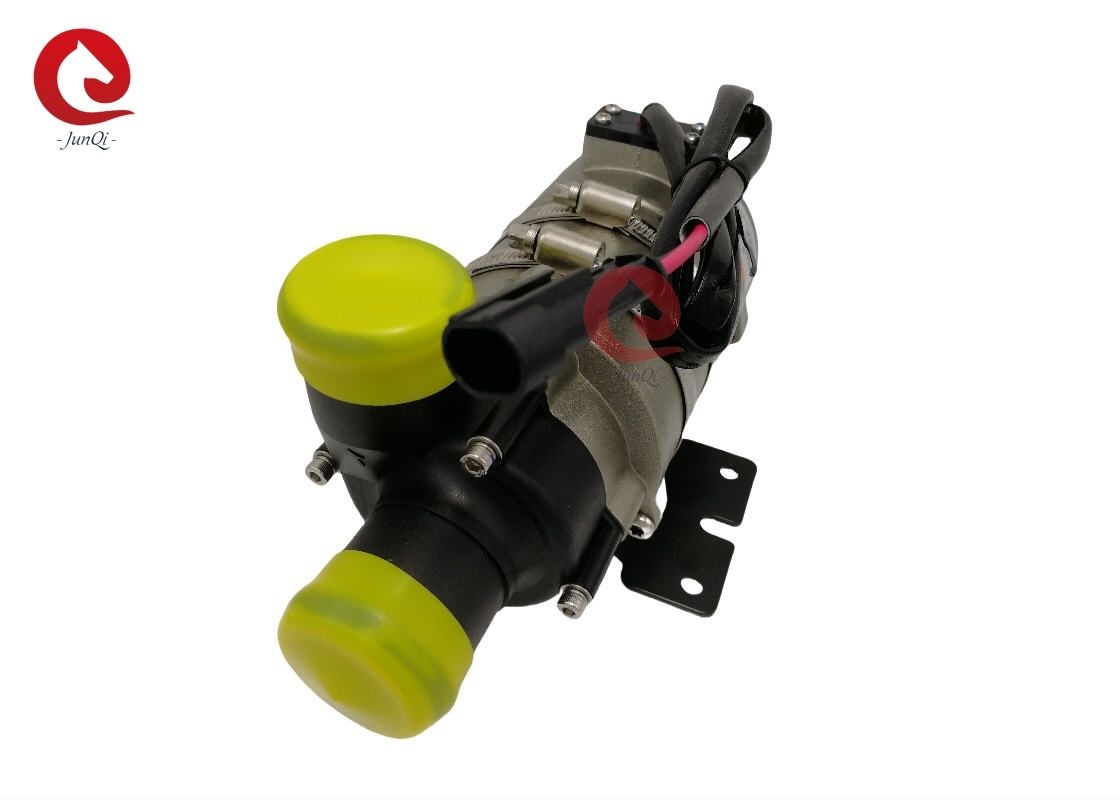

پمپ آب بدون برس OWP-6000KL67 SERIES
پمپ تقویت / گردش / فرکانس متغیر / کم صدا / گریز از مرکز
PWM کنترل / بازخورد سیگنال
description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS + GF
پروانه: PPS + GF
حفره سپر: PPS + GF
آستین شافت: مواد کامپوزیت carborundum
شافت: شافت فولاد ضد زنگ (3CR14)
محفظه آهنربا: کپسول پلاستیکی PPS
حلقه مهر و موم: EPDM
device دستگاه رانندگی (از جمله موتور)
روتور رانندگی: آهن ربا پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: مورد آلومینیوم ریخته گری با سندبلاست و آنودایز + پوشش پودر PE ..
براکت: فولادی
حلقه براکت: فولاد ضد زنگ 304 US
ضد آب بر اساس درجه بندی IP67 (en60529)
مدل اتصال: AMP282104-1 (پلاگین همسان AMP282109-1)
قطر نازل: 40 میلی متر (1.5 اینچ) ■ دستورالعمل نصب
پمپ های سری OWP-6000KL پمپ های گریز از مرکز هستند که نیاز به پیش پر شدن دارند ،
پمپ در پایین ترین حالت سیستم نصب شده است تا پروانه همیشه ثابت باشد
در مایع غوطه ور شوید ، یا قبل از روشن شدن پمپ را از قبل پر کنید.
1: پمپ نباید خشک باشد ، حتی اگر به مدت 15 دقیقه (پس از 15) خشک شود
چند دقیقه خشک کردن ، به طور خودکار متوقف می شود) ، خشک شدن باعث ایجاد صدا می شود ، همچنین افزایش می یابد
سایش به شافت و آستین شافت.
2: اگر از قطر کمتری استفاده می کنید از لوله با قطر توصیه شده اتصال ورودی پمپ استفاده کنید
ورودی پمپ شیلنگ ، به دلیل فشار منفی موجود در پمپ ، هوای خارج راحتتر به داخل وارد می شود
پمپاژ از طریق خط لوله ، باعث تخریب عملکرد پمپ و همچنین هوا می شود
حباب به پمپ آسیب می رساند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد (پیکان روشن را ببینید
پورت خروجی)
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی ، درگاه خروجی باید به سمت بالا باشد.
5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید باشد
عمودی یا در بالای پروانه باشد.(شکل 1 را ببینید)
6: لوله وصل شده باید به صورت عمودی نصب شود (یا در 20 سانتی متر زانویی نداشته باشد) تا هوا ایجاد شود
به راحتی تخلیه می شود ، از لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان مایع استفاده کرد
متوسط .
paramet پارامتر دما
دمای مایع متوسط: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا + 120 (-40 درجه فارنهایت تا + 248 درجه فارنهایت)
دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت)
(تا 100 ، اما عمر مفید را کاهش می دهد)
pressure فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 ℃ (86 درجه فارنهایت) محیط است
درجه حرارت.
range دامنه ولتاژ
پمپ آب 24 ولت دارای محدوده ، قابل کار 18V - 32V
اگرچه موتور می تواند در طیف وسیعی از ولتاژ و دما استفاده شود ، اما بیش از حد یا بیش از حد
ولتاژ و دما کم بر روی عمر موتور تأثیر می گذارد ، پمپ نمی تواند باشد
در معرض تابش گرمایی محیط قرار دارد.
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
paramet پارامتر الکتریکی
|
ولتاژ کاری
(VDC)
|
قدرت رتبه بندی شده
(W)
|
جریان دارای امتیاز
(L / H)
|
ابعاد
(میلی متر)
|
وزن
(g)
|
| 18-32 ولت (24 ولت) |
190 وات |
Q = 6000L / H ،
ح≥4 متر
|
105 * 202 * 90 * |
1700 گرم |
مدل اتصال دهنده و خصوصیات الکتریکی مربوطه (شکل 3 را ببینید):
|
AMP282104
(پلاگین همسان AMP282109-1
|
1 |
2 |
| + 24VDC |
GND |
اندازه سیم توصیه شده (براساس 3٪ افت ولتاژ)
| ضخامت سیم |
طولانی ترین سیم مورد استفاده |
| |
24 ولت |
|
1.5 میلی متر مربع
|
16 متر |
|
2.5 میلی متر مربع
|
25 متر |
|
3 میلی متر مربع
|
31 متر |
|
4 میلی متر مربع
|
40 متر |
* طول سیم به معنی فاصله پمپ تا باتری است
توجه
1. دمای محیط کار: -40 ℃ - 120 ، باید سعی کنید از نزدیک به سه عنصر جلوگیری کنید
کاتالیزوری ، سیستم لوله تخلیه گاز و موتور در هنگام نصب ، اطمینان حاصل کنید که کار می کند
دمای محیط
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به آب کم باشد
سطح ، برای افزایش عمر مفید پمپ.
4. لطفاً از پمپ دور از محیط غبارآلود استفاده کنید ، گرد و غبار برای کاهش سرویس مضر است
زندگی
5. توجه به خلوص آب ، جلوگیری از مربا و مسدود شدن پروانه برای کاهش
عمر مفید پمپ
■ پارامتر عملکرد
برنامه ها
به طور گسترده ای در اتوبوس های هیبریدی ، اتومبیل های سواری هیبریدی ، وسایل نقلیه الکتریکی ، قطارها ، کشتی ها و سایر وسایل گرمایشی و
سیستم گردش خنک کننده.
ویژگی ها
پمپ گریز از مرکز
force انتقال نیروی مغناطیسی
motor راندمان بالا موتور DC بدون برس ، مصرف کم انرژی ، راندمان بالا ، عمر طولانی
◆ با دمای عملیاتی طیف گسترده ای
◆ کنترل سرعت سیگنال PWM (اختیاری)
output خروجی سیگنال تشخیصی (اختیاری)
◆ با کنترل جریان مداوم
protection محافظت از قطبیت معکوس
protection محافظت در برابر خشک شدن
◆ بیش از ولتاژ ، بیش از حفاظت جریان
◆ اضافه بار ، بیش از حد محافظت از دما
بعد خارجی:
