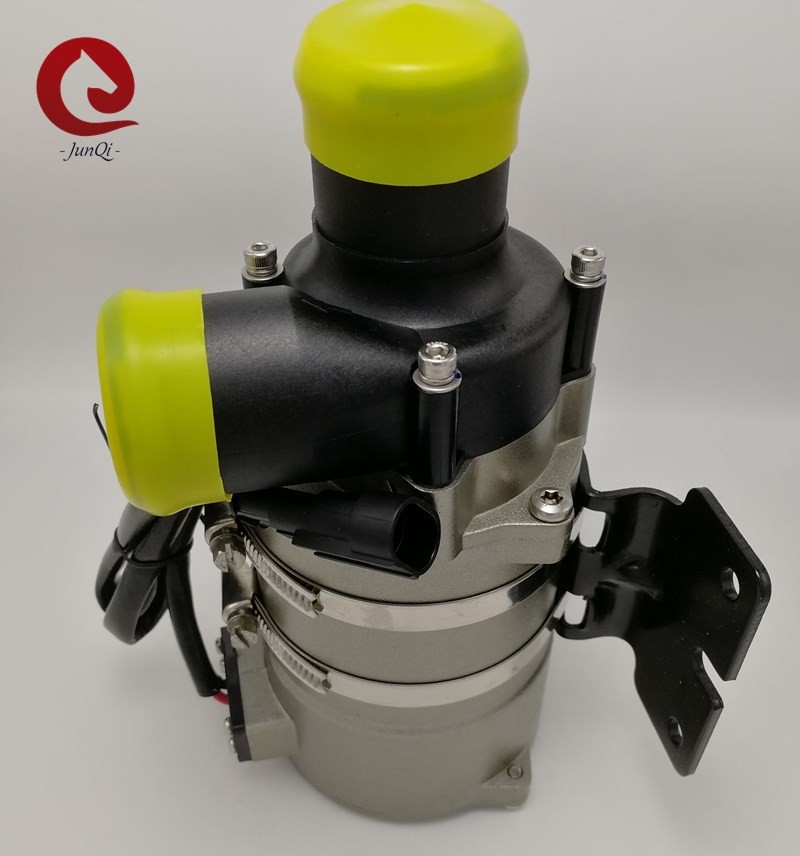

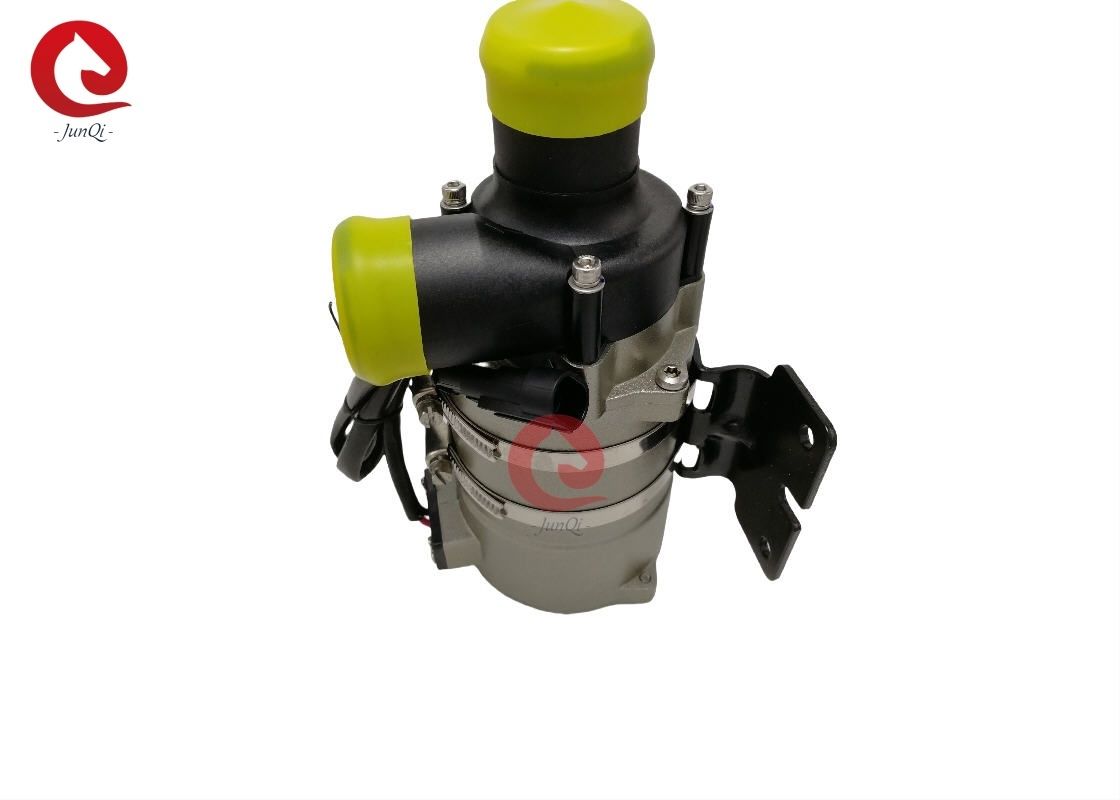

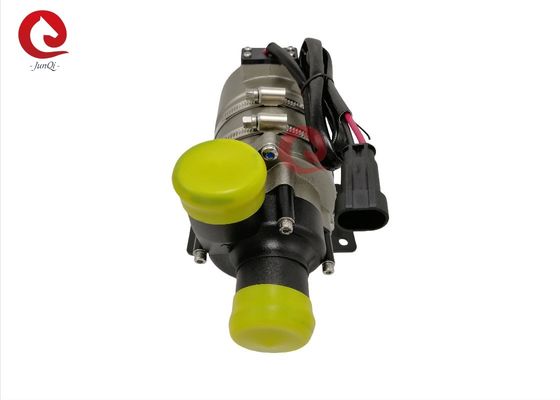

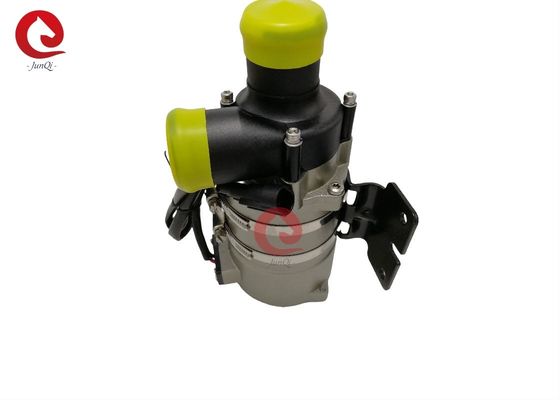

پمپ آب DC بدون برس سری OWP-6000KL67
پمپ گریز از مرکز/تقویت/گردش/متغیر فرکانس/کم صدا
کنترل PWM/بازخورد سیگنال
■ کاربردها
به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گرمایش و
سیستم گردش خنک کننده.
■ ویژگی ها
◆ پمپ گریز از مرکز
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با راندمان بالا، مصرف کم انرژی، راندمان بالا، عمر طولانی.
◆ با محدوده دمای عملیاتی گسترده
◆ کنترل سرعت سیگنال PWM (اختیاری)
◆ خروجی سیگنال تشخیصی (اختیاری)
◆ با کنترل جریان ثابت
◆ حفاظت از قطبیت معکوس
◆ حفاظت از خشک کار کردن
◆ حفاظت از ولتاژ بیش از حد، جریان بیش از حد
◆ حفاظت از اضافه بار، دمای بیش از حد
■ شرح فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS+GF
پروانه: PPS+GF
محفظه محافظ: PPS+GF
غلاف شفت: مواد کامپوزیت کاربوراندوم
شفت: شفت فولادی ضد زنگ (3CR14)
محفظه آهنربا: کپسوله سازی پلاستیکی PPS
حلقه آب بندی: EPDM
■ دستگاه محرک (شامل موتور)
روتور محرک: آهنربای کپسوله شده پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور محرک: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایزینگ + پوشش پودری PE.
براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP67 (en60529)
مدل کانکتور: AMP282104-1 (Plug AMP282109-1 مطابقت دارد)
قطر نازل: 40 میلی متر (1.5 اینچ)■ دستورالعمل نصب
پمپ های سری OWP-6000KL پمپ های گریز از مرکز هستند که نیاز به پر شدن دارند،
پمپ در پایین ترین موقعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه
در مایع غوطه ور است، یا قبل از روشن کردن پمپ را پر کنید.
1: پمپ نباید خشک کار کند، حتی اگر 15 دقیقه خشک کار کند (بعد از 15
دقیقه خشک کار کردن، به طور خودکار متوقف می شود)، خشک کار کردن باعث ایجاد صدا می شود، همچنین افزایش می یابد
سایش به شفت و غلاف شفت.
2: از لوله با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از قطر کوچکتر استفاده می کنید
شیلنگ ورودی پمپ، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر وارد می شود
پمپ از طریق خط لوله، عملکرد پمپ را کاهش می دهد و همچنین هوا
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (فلش را ببینید
در پورت خروجی).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی، پورت خروجی باید به سمت بالا باشد.
5: به منظور جلوگیری از خشک کار کردن (هوا در پروانه گیر می کند)، پورت خروجی پمپ آب باید
به صورت عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانویی در 20 سانتی متر) تا هوا
به راحتی تخلیه شود، لوله خروجی نباید از زانویی کمتر از 90 درجه استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با ناخالصی های دانه ای بزرگ به عنوان مایع استفاده کرد
متوسط.
■ پارامتر دما
دمای مایع متوسط: -40℃ تا +85℃ (-40°F تا + 185°F)
دمای محیط کار: -40℃ تا +120℃ (-40°F تا +248°F)
دمای ذخیره سازی: -40℃ تا +70℃ (-40°F تا +158°F)
(تا 100 ℃، اما عمر مفید را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100℃ (212°F).
عمر مفید بیش از 20000 ساعت است که بر اساس ولتاژ نامی و دمای محیط 36℃(86°F) است.
■ محدوده ولتاژ
پمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 32 ولت
اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما بیش از حد یا خیلی زیاد
ولتاژ و دما بر عمر مفید موتور تأثیر می گذارد، پمپ نمی تواند باشد
در معرض محیط تشعشعات حرارتی.
مایع متوسط: مخلوط مایع (آب با گلیکول زیر 60%)
■ پارامتر الکتریکی
ولتاژ کاری
|
(VDC)
توان نامی
|
(W)
جریان نامی
|
(L/H)
ابعاد
|
(mm)
وزن
|
(g)
18-32v (24V)
|
| 190W |
Q=6000L/H, |
H
≥4m202*90*105
|
1700g |
مدل کانکتور و خواص الکتریکی مربوطه (شکل 3 را ببینید): |
AMP282104
|
(Plug AMP282109-1 مطابقت دارد
1
|
2 |
+24VDC |
| GND |
اندازه سیم توصیه شده (بر اساس افت ولتاژ 3٪) |
ضخامت سیم
| طولانی ترین سیم استفاده شده |
24v |
| |
1.5 mm² |
|
16m
|
2.5 mm² |
|
25m
|
3 mm² |
|
31m
|
4 mm² |
|
40m
|
* طول سیم به معنای فاصله از پمپ تا باتری است |
■ توجه
1. دمای محیط کار: -40℃--120℃، باید سعی کنید از نزدیک شدن به سه عنصر خودداری کنید
سیستم لوله تخلیه کاتالیزوری، گاز و موتور در حین نصب، اطمینان از کار
دمای محیط.
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به آب کم باشد
سطح، برای افزایش عمر مفید پمپ.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش سرویس مضر است
زندگی
5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش
عمر مفید پمپ
■
پارامتر عملکردابعاد خارجی:
