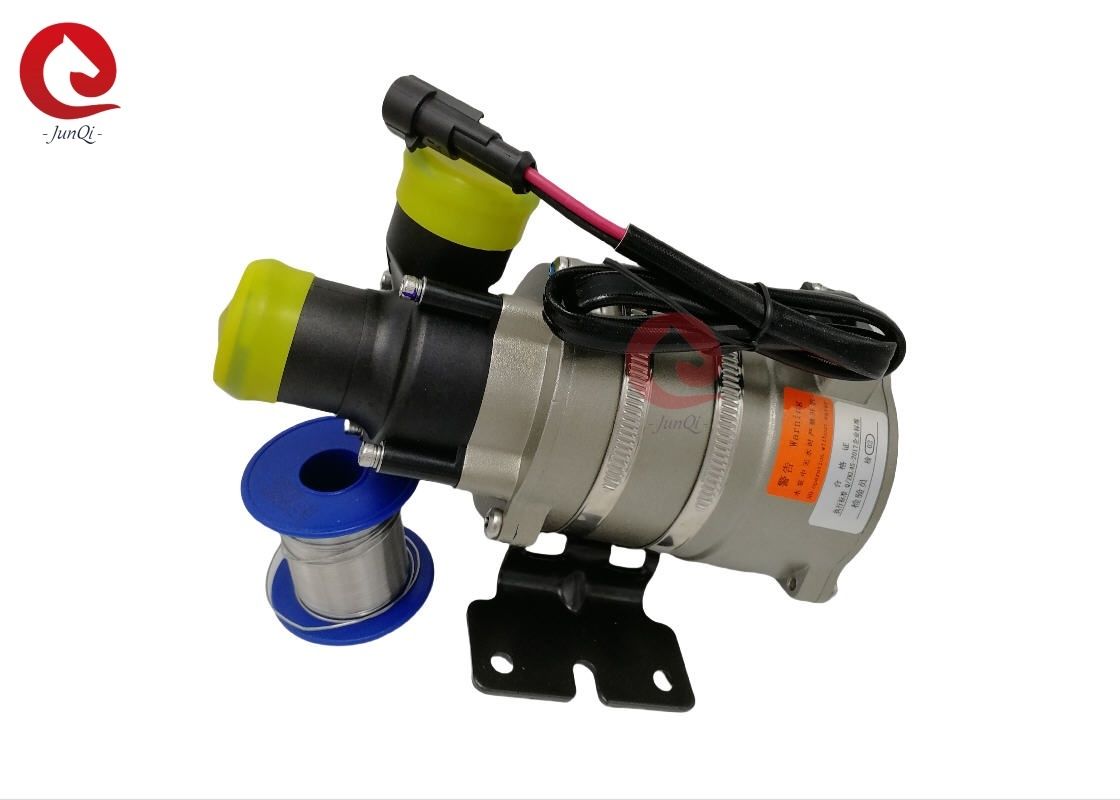

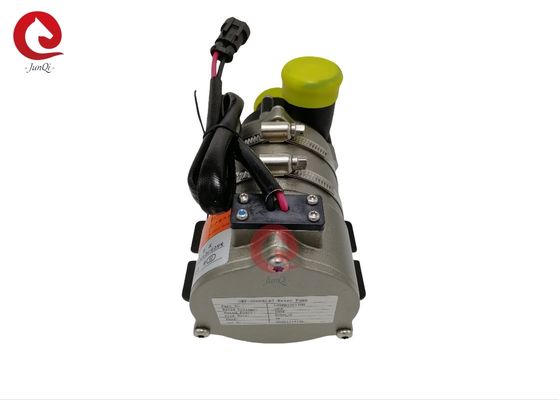

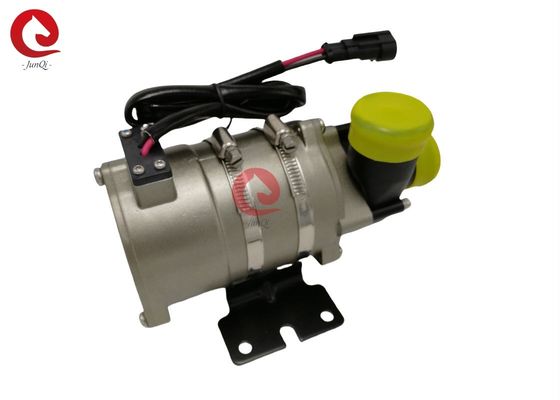

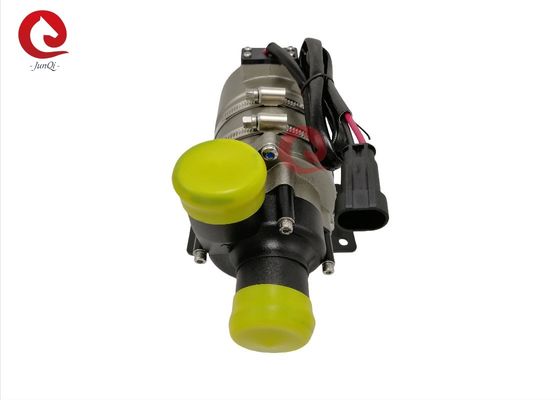

پمپ آب DC بدون برس سری OWP-6000KL67
پمپ گریز از مرکز تقویت/گردش/فرکانس متغیر/کم صدا
کنترل PWM/بازخورد سیگنال
توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS+GF
پروانه: PPS+GF
محفظه محافظ: PPS+GF
غلاف شفت: مواد کامپوزیت کاربوراندوم
شفت: شفت فولاد ضد زنگ (3CR14)
محفظه آهنربا: کپسوله PPS پلاستیکی
حلقه آب بندی: EPDM
دستگاه محرک (شامل موتور)
روتور محرک: آهنربای کپسوله شده پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور محرک: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایزینگ + پوشش پودری PE.
براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP67 (en60529)
مدل کانکتور: AMP282104-1 (Plug AMP282109-1 مطابقت دارد)
قطر نازل: 40 میلی متر (1.5 اینچ) دستورالعمل نصب
پمپ های سری OWP-6000KL پمپ های گریز از مرکز هستند که نیاز به پر شدن دارند،
پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه
در مایع غوطه ور است، یا پمپ را قبل از روشن کردن پر کنید.
برنامه های کاربردی
به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گرمایش و
سیستم گردش خنک کننده.
ویژگی ها
پمپ گریز از مرکز
انتقال نیروی مغناطیسی
موتور DC بدون برس با راندمان بالا، مصرف کم انرژی، راندمان بالا، عمر طولانی.
با محدوده دمای عملیاتی گسترده
کنترل سرعت سیگنال PWM (اختیاری)
خروجی سیگنال تشخیصی (اختیاری)
با کنترل جریان ثابت
محافظت از قطبیت معکوس
محافظت در برابر خشک کار کردن
محافظت در برابر ولتاژ بیش از حد، جریان بیش از حد
محافظت در برابر اضافه بار، دمای بیش از حد
1: پمپ نباید خشک کار کند، حتی اگر بتواند 15 دقیقه خشک کار کند (بعد از 15
دقیقه خشک کار کردن، به طور خودکار متوقف می شود)، خشک کار کردن باعث ایجاد صدا می شود، همچنین افزایش می یابد
سایش به شفت و غلاف شفت.
2: از لوله با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از قطر کوچکتر استفاده می کنید
شیلنگ ورودی پمپ، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر وارد می شود
پمپ از طریق خط لوله، باعث کاهش عملکرد پمپ می شود و همچنین هوا
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (فلش را در
درگاه خروجی).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی، درگاه خروجی باید به سمت بالا باشد.
5: به منظور جلوگیری از خشک کار کردن (هوا در پروانه گیر می کند)، درگاه خروجی پمپ آب باید
به صورت عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانویی در 20 سانتی متر) تا هوا
به راحتی تخلیه می شود، لوله خروجی نباید از زانویی کمتر از 90 درجه استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه ای بزرگ به عنوان مایع استفاده کرد
متوسط.
پارامتر دما
دمای مایع متوسط: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 درجه سانتیگراد تا +120 درجه سانتیگراد (-40 درجه فارنهایت تا +248 درجه فارنهایت)
دمای ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 درجه سانتیگراد، اما عمر مفید را کوتاه می کند)
فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد (212 درجه فارنهایت).
عمر مفید بیش از 20000 ساعت بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) است.
محدوده ولتاژ
پمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 32 ولت
اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما بیش از حد یا خیلی زیاد
ولتاژ و دما بر عمر مفید موتور تأثیر می گذارد، پمپ نمی تواند باشد
در معرض محیط تشعشعات حرارتی.
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
پارامتر الکتریکی
ولتاژ کاری
|
(VDC)
توان نامی
|
(W)
جریان نامی
|
(L/H)
ابعاد
|
(mm)
وزن
|
(g)
18-32 ولت (24 ولت)
|
| 190 وات |
Q=6000L/H, |
H
≥4 متر202*90*105
|
1700 گرم |
مدل کانکتور و خواص الکتریکی مربوطه (شکل 3 را ببینید): |
AMP282104
|
(Plug AMP282109-1 مطابقت دارد
1
|
2 |
+24VDC |
| GND |
اندازه سیم توصیه شده (بر اساس افت ولتاژ 3٪) |
ضخامت سیم
| طولانی ترین سیم استفاده شده |
24 ولت |
| |
1.5 میلی متر مربع |
|
16 متر
|
2.5 میلی متر مربع |
|
25 متر
|
3 میلی متر مربع |
|
31 متر
|
4 میلی متر مربع |
|
40 متر
|
* طول سیم به معنای فاصله از پمپ تا باتری است |
توجه
1. دمای محیط کار: -40 درجه سانتیگراد - 120 درجه سانتیگراد، باید سعی کنید از نزدیک به سه عنصر اجتناب کنید
کاتالیزوری، سیستم لوله تخلیه گاز و موتور در حین نصب، اطمینان از کار
دمای محیط.
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح آب پایین باشد
برای افزایش عمر مفید پمپ.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش سرویس مضر است
زندگی
5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش
عمر مفید پمپ
عملکرد پارامتر
ابعاد خارجی:پمپ آب برقی خودکار با حجم بالا خنک کننده گردش سنگین
