پمپ آب گریز از مرکز موتور DC بدون برس 24 ولت 300 وات، پمپ آب برقی سنگین برای اتوبوس برقی، باتری کامیون و خنک کننده کنترلر با PWM

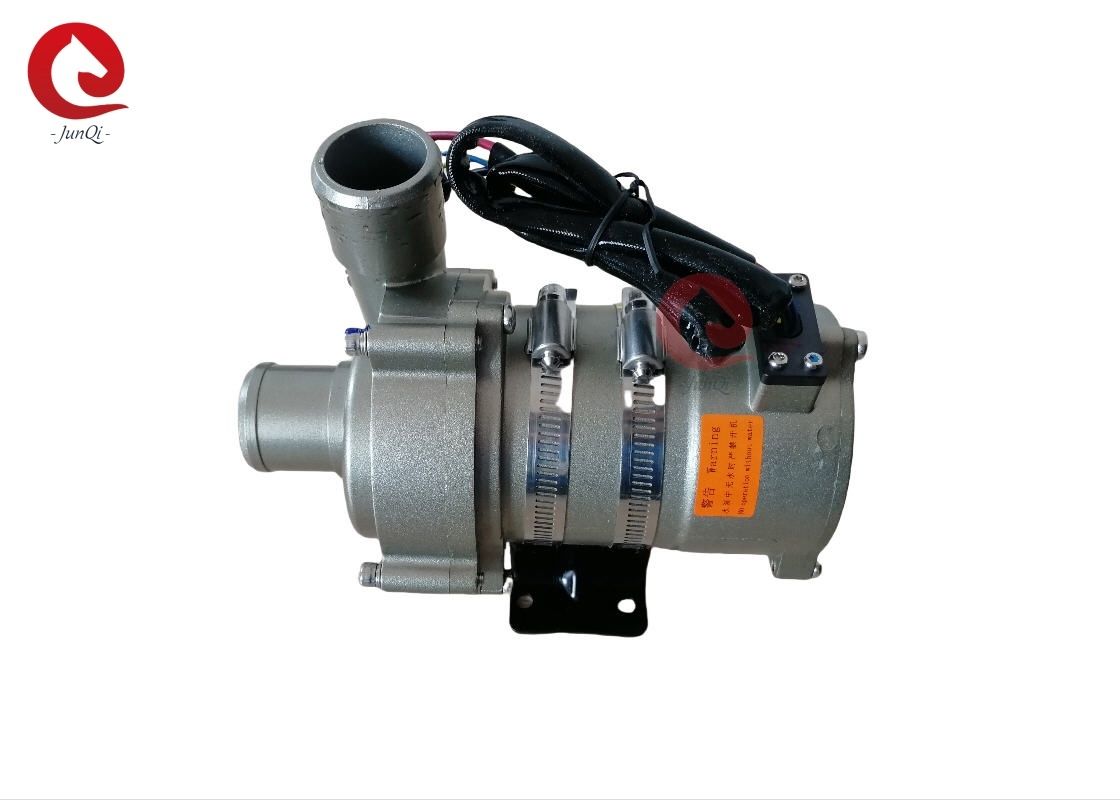

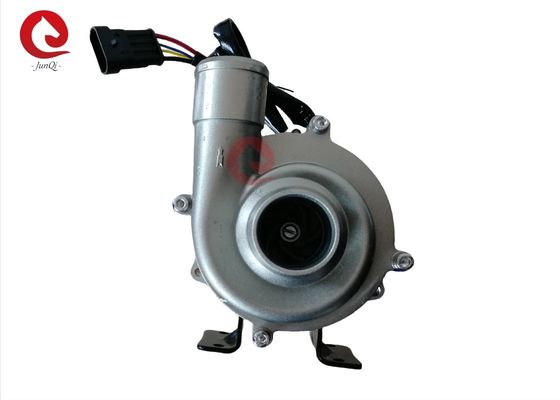

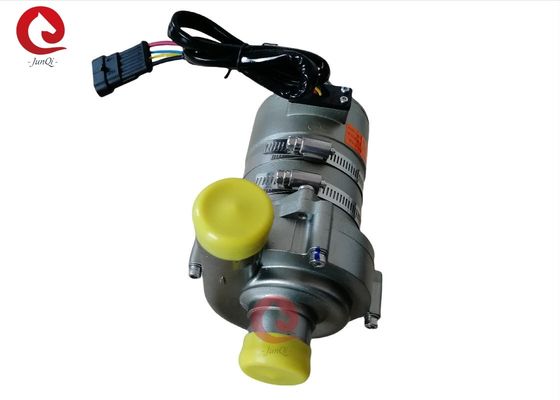

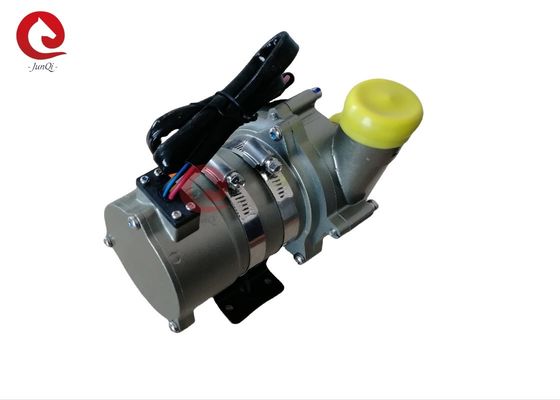

OWP-7000KL67 پمپ آب برقی 300 وات سنگین برای سیستم خنک کننده باتری/کامیون برقی/کنترلر
■ کاربردها
به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گرمایش و
گردش خنک کننده استفاده می شود.
■ ویژگی ها
◆ پمپ گریز از مرکز
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با راندمان بالا، مصرف کم انرژی، راندمان بالا، عمر طولانی.
◆ با محدوده دمای عملیاتی گسترده
◆ کنترل سرعت سیگنال PWM (اختیاری)
◆ خروجی سیگنال تشخیصی (اختیاری)
◆ با کنترل جریان ثابت
◆ حفاظت از قطبیت معکوس
◆ محافظت در برابر خشک کار کردن
◆ حفاظت از ولتاژ بیش از حد، جریان بیش از حد
◆ حفاظت از اضافه بار، دمای بیش از حد
■ شرح فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژهای آلومینیوم دایکاست
پروانه: PPS+GF
محفظه محافظ: PPS+GF
آستین شافت: مواد کامپوزیت کاربوراندوم
شافت: شافت فولادی ضد زنگ (3CR14)
محفظه آهنربا: کپسوله سازی پلاستیکی PPS
حلقه آب بندی: EPDM
■ دستگاه درایو (شامل موتور)
روتور درایو: آهنربای کپسوله شده پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور درایو: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE.
براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP67 (en60529)
مدل کانکتور: AMP282104-1 (Plug AMP282109-1 مطابقت دارد)
قطر نازل: 40 میلی متر (1.5 اینچ)
■ دستورالعمل نصب
پمپ های سری OWP-7000KL67 پمپ های گریز از مرکز هستند که نیاز به پر کردن اولیه دارند،
پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه
در مایع غوطه ور است، یا پمپ را قبل از روشن کردن پر کنید.
1: پمپ نباید خشک کار کند، حتی اگر 15 دقیقه خشک کار کند (بعد از 15
دقیقه خشک کار کردن، به طور خودکار متوقف می شود)، خشک کار کردن باعث ایجاد صدا می شود، همچنین افزایش می یابد
سایش به شافت و آستین شافت.
2: از لوله با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از قطر کوچکتر استفاده می کنید
ورودی شیلنگ پمپ، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر وارد می شود
پمپ از طریق خط لوله، باعث کاهش عملکرد پمپ می شود و همچنین هوا
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (فلش روی
درگاه خروجی).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی، درگاه خروجی باید به سمت بالا باشد.
5: به منظور جلوگیری از خشک کار کردن (گیر کردن هوا در پروانه)، درگاه خروجی پمپ آب باید
به صورت عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی نصب شود (یا بدون آرنج در 20 سانتی متر) تا هوا
به راحتی تخلیه شود، لوله خروجی نباید از آرنج 90 درجه کمتر استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با ناخالصی های دانه ای بزرگ به عنوان مایع استفاده کرد
متوسط.
پارامتر دما
دمای مایع متوسط: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
دمای محیط کار: -40 درجه سانتیگراد تا +120 درجه سانتیگراد (-40 درجه فارنهایت تا +248 درجه فارنهایت)
دمای ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 درجه سانتیگراد، اما عمر مفید را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد (212 درجه فارنهایت).
عمر مفید بیش از 20000 ساعت است که بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) است.
■ محدوده ولتاژ
پمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 32 ولت
اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما بیش از حد یا خیلی زیاد
ولتاژ و دما بر عمر مفید موتور تأثیر می گذارد، پمپ نمی تواند باشد
در معرض محیط تشعشعات حرارتی.
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
■ پارامتر الکتریکی
ولتاژ کاری
|
(VDC)
توان نامی
|
(W)
جریان نامی
|
(L/H)
ابعاد
|
(mm)
وزن
|
(g)
24 ولت (18 ولت - 32 ولت)
|
|
240 وات
|
Q=2800L/H,
|
H≥16M
190*90*157
|
2200 گرم
|
مدل کانکتور و خواص الکتریکی مربوطه (شکل 3 را ببینید):
|
AMP282104
|
(Plug AMP282109-1 مطابقت دارد)
1
|
2
|
+24 ولت
|
|
GND
|
ضخامت سیم
|
|
طولانی ترین سیم استفاده شده *
|
24 ولت
|
|
|
1.5 میلی متر مربع
|
|
16 متر
|
2.5 میلی متر مربع
|
|
25 متر
|
3 میلی متر مربع
|
|
31 متر
|
4 میلی متر مربع
|
|
40 متر
|
اندازه سیم توصیه شده (بر اساس افت ولتاژ 3٪)
|
* طول سیم به معنای فاصله از پمپ تا باتری است
■ توجه
1. دمای محیط کار: -40 درجه سانتیگراد - 120 درجه سانتیگراد، باید سعی کنید از نزدیک شدن به سیستم لوله تخلیه گاز سه عنصری کاتالیزوری و موتور در هنگام نصب خودداری کنید، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد امکان به سطح آب پایین نزدیک باشد تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ خودداری کنید
■ پارامتر عملکرد
بعد خارجی
