| محل منبع: | چین |
| نام تجاری: | JUYI |
| گواهی: | CE, |
| شماره مدل: | JYQD-V6.7 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کیسه PE + کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T / T ، L / C ، پی پال |
| قابلیت ارائه: | 1000ets / day |

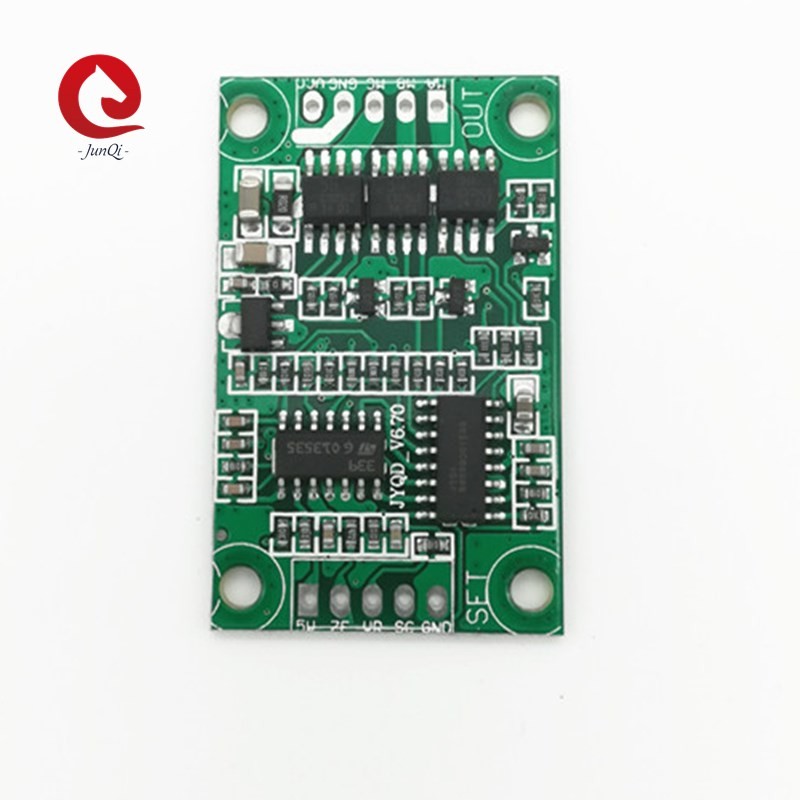

| نام محصول: | برد درایور موتور DC بدون برس | ولتاژ کاری: | 24vdc |
|---|---|---|---|
| جریان کار: | 2A | کنترل سرعت: | 0-5 ولت |
| خروجی سیگنال پالس سرعت: | آره | بدون برس: | برای موتور بدون سنسور |
| پشتیبانی فنی: | آره | رنگ: | سبز |
| شماره مدل | JYQD-V6.7 |
| ایدرجه حرارت. | -20—85 |
| ایولتاژ نشتی | 12 ولت / 24 ولت |
| متبر جاری | 3A |
| ادامه.کار کردن جاری | 2A |
| · سرعت PWM کنترل | فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100 |
| آتنظیم سرعت ولتاژ nalog | 0-5 ولت |
| خروجی سیگنال پالس سرعت | آره |
یادداشت های برنامه:
1. تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد برد راننده طبق آنچه مشخص شده است فراتر نمی رود.
2. این برد درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز مستقیم نیست.اگر اثر رانندگی خوب نباشد (مانند شروع حرکت تند ، معکوس کردن ، جریان کار noload موتور خیلی بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی (برای نحوه انجام تنظیمات به پیوست مراجعه کنید)
3. برد درایور JYQD-V6.7 تخته ای بدون محفظه و هیت سینک است.اگر قدرت موتور زیر 60 وات ، نیازی به اضافه کردن هیت سینک نیست ، فقط باید از تهویه طبیعی و عایق کاری خوب اطمینان حاصل شود.اگر قدرت موتور بیش از 36 وات باشد ، باید مانند نمودار زیر هیت سینک را اضافه کند.
4. لطفا توجه داشته باشید که برد درایور JYQD-V6.7 فاقد هرگونه محافظت از اتصال ضد معکوس است ، اگر اتصال قطب معکوس شود ، به طور دائمی به صفحه راننده آسیب می رساند.
5- پورت خروجی 5 ولت در صفحه راننده اتصال دستگاه خارجی را ممنوع می کند.این فقط برای پتانسیومتر و سوئیچ برد برای تنظیم سرعت و برگشت کاربرد دارد.
6. ترمینال "SC" در صفحه درایور JYQD-V6.7 سیگنال خروجی پالس دور موتور (خروجی فشار-کشش) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.
نمودار سیم کشی:
5 ولت ----- ولتاژ خروجی داخلی برد درایور
SC ---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت.
1 پورت کنترل
Z / F ---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.
VR ---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100
GND - برای کنترل داخلی Drive board استفاده می شود
2. پورت برق
MA ---- موتور فاز A
MB ---- موتور فاز B
MC ---- موتور فاز C
GND ---- DC-
VCC ---- DC +
3- اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد.
4. فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 2.54 میلی متر
5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.
