72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض

72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض

  • 72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض
  • 72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض
  • 72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض
  • 72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض
72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض
جزئیات محصول:
محل منبع: چین
نام تجاری: JUYI
گواهی: CE,
شماره مدل: JYQD-V7.5E
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiable
جزئیات بسته بندی: کیسه PE + کارتن
زمان تحویل: 5-10 روز
شرایط پرداخت: T / T ، L / C ، پی پال
قابلیت ارائه: 10000 مجموعه در ماه
مخاطب
توضیحات محصول جزئیات
نام محصول: برد درایور موتور DC بدون برس ولتاژ کاری: 36V-72VDC
حداکثر جریان: 16A جریان کار: 15A
کنترل سرعت PWM: چرخه وظیفه 0-100٪ تنظیم سرعت ولتاژ آنالوگ: 0-5 ولت
بدون برس: برای موتور DC بدون برس برس سنسور پشتیبانی فنی: آره
رنگ: سبز خروجی سیگنال پالس سرعت: آره

JYQD_V7.5E 36-72VDC 15A هیئت مدیره 3 فاز BLDC موتور جریان فعلی برای اثر Hall BLDC Motor

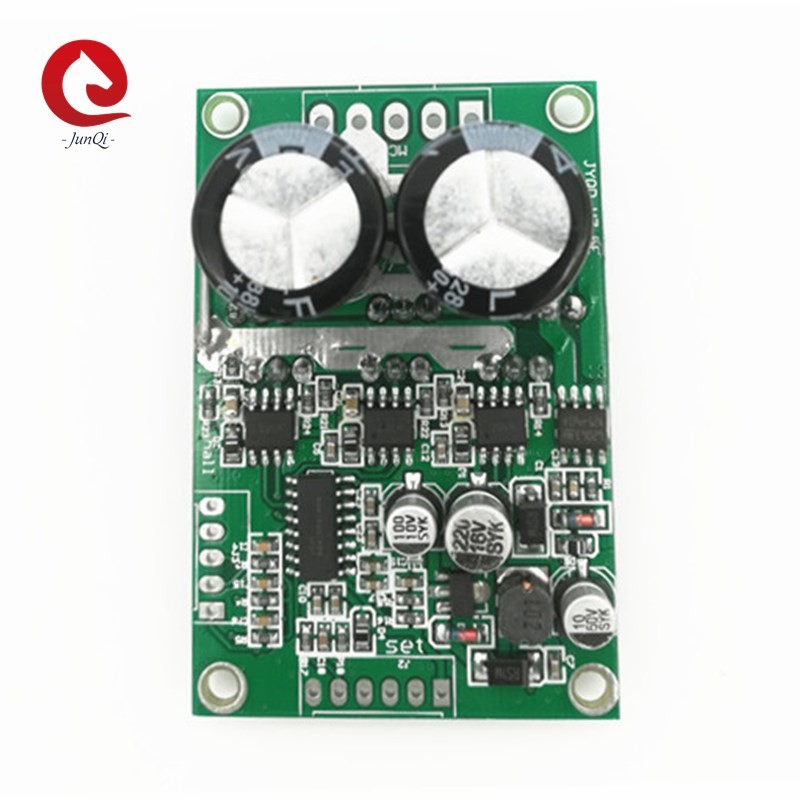

72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 0

دستورالعمل های برنامه
1 تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد مجاز مشخص نشده است.
2 برای موتور DC بدون برس با سالن در دمای 120 درجه قابل اجرا است ، توالی خط هال برای همه تولید کنندگان مطابقت ندارد ، شما می توانید دنباله خط هال یا توالی خط سه فاز موتور را با توجه به وضعیت واقعی تنظیم کنید تا بهترین اثر رانندگی را بدست آورید.
3 JYQD-V7.5E صفحه راننده بدون محفظه و هیت سینک است ، می تواند موتور را زیر 100 وات بدون هیچگونه هیت سینک هدایت کند ، اما به تهویه طبیعی نیاز دارد.
4 پورت خروجی 5 ولت در صفحه درایو برای اتصال تجهیزات برق خارجی ممنوع است.این فقط برای پتانسیومتر یا سوئیچ خارجی برای تنظیم سرعت ، تخلیه و عملکرد فعال است
5 اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله داشته باشد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و بر استفاده عادی تأثیر بگذارد.
6 فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 3.96 میلی متر
7 به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.

مدل دمای عملیاتی() ولتاژ بهره برداری(V) جریان حداکثر (A)
  • مداوم عملکرد فعلی

(آ)

PWM تنظیم سرعت

(1-20 کیلو هرتز)

تنظیم سرعت آنالوگ ولتاژ (V) خروجی سیگنال پالس سرعت
JYQD-V75E -20—85 DC36V-72V 16A 15A

چرخه کار

0-100٪

0-5 ولت


1. پورت کنترل
5 ولت - ولتاژ خروجی داخلی ، پتانسیومتر یا سوئیچ درایور برای تنظیم سرعت و عملکرد معکوس
Z / F- چرخش پورت های کنترل جهت.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.
VR- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

ال—کنترل پورت را فعال کنید.5V یا بدون اتصال را متصل کنید تا اجازه کار داده شود ، GND را برای منع کار متصل کنید.
علامت- خروجی سیگنال پالس سرعت
GND- برای کنترل داخلی Drive board استفاده می شود




















2. پورت برق
MA ---- موتور فاز A
MB ---- موتور فاز B
MC ---- موتور فاز C
GND ---- DC-
VCC ---- DC +
3: پورت سنسور هال
ها - - سالن الف
Hb --- Hall b
Hc --- Hall c
GND --- GND
5 ولت --- خروجی 5 ولت

نمودار سیم کشی
72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 1

طراحی بعدی
72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 2


72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 372 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 4

ما می توانیم برای این سیم های اتصال هیئت مدیره ، هیت سینک ، هزینه اضافی فراهم کنیم.

72 ولت DC 3 فاز بدون جاروبک درایور موتور DC 15A در حال کار سرعت خروجی سیگنال نبض 5
