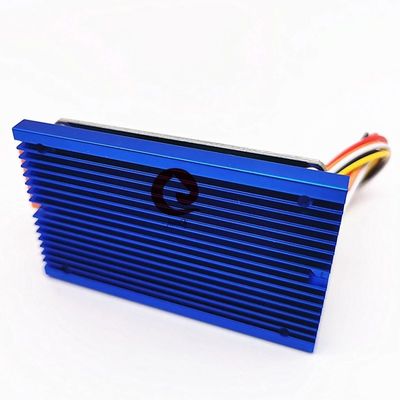

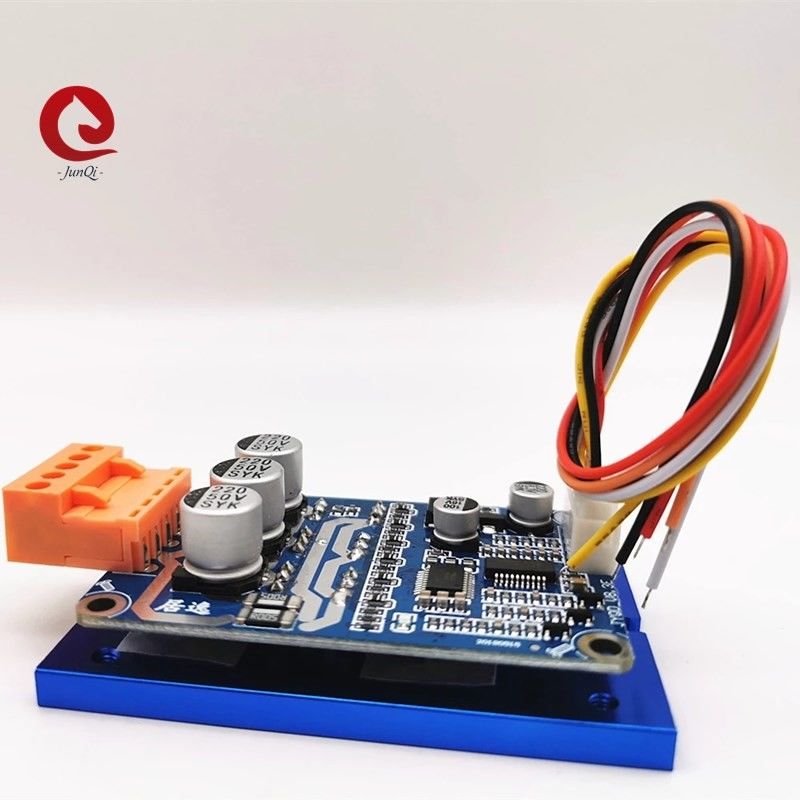

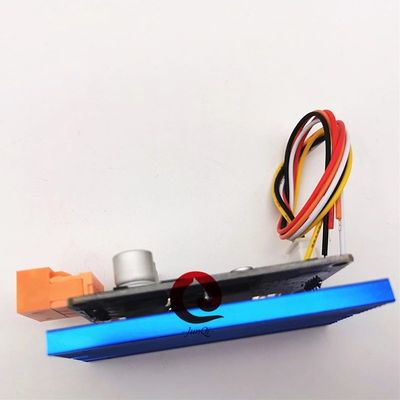

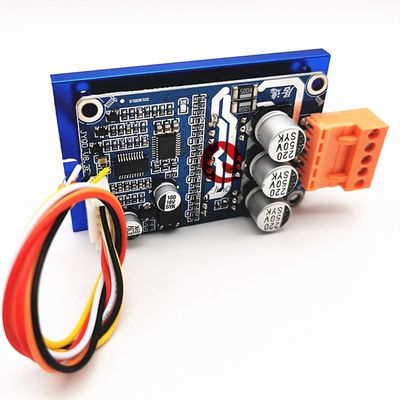

V8.3E 15A 36VDC 3 فاز Bldc درایور با اتصال هیت سینک

5 ولت ----- ولتاژ خروجی داخلی برد درایور

M ---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت.

1 پورت کنترل

Z / F ---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.

VR ---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

GND - برای کنترل داخلی Drive board استفاده می شود

2. پورت برق

MA ---- موتور فاز A

MB ---- موتور فاز B

MC ---- موتور فاز C

GND ---- DC-

VCC ---- DC +

3- اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد.

4. فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 3.96 میلی متر

5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.
