برای ایجاد ارزش برای مشتریان. یکپارچگی و برد-برد.

|
| محل منبع: | چین |
| نام تجاری: | JUYI |
| گواهی: | CE, |
| شماره مدل: | JYQD-V8.8 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کیسه PE + کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T / T ، L / C ، پی پال |
| قابلیت ارائه: | 10000 مجموعه در ماه |

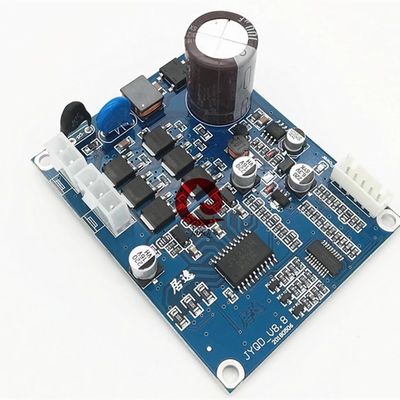

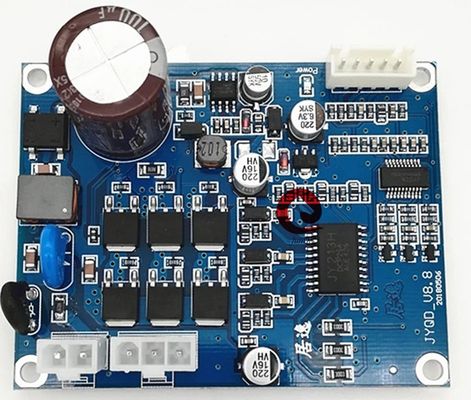

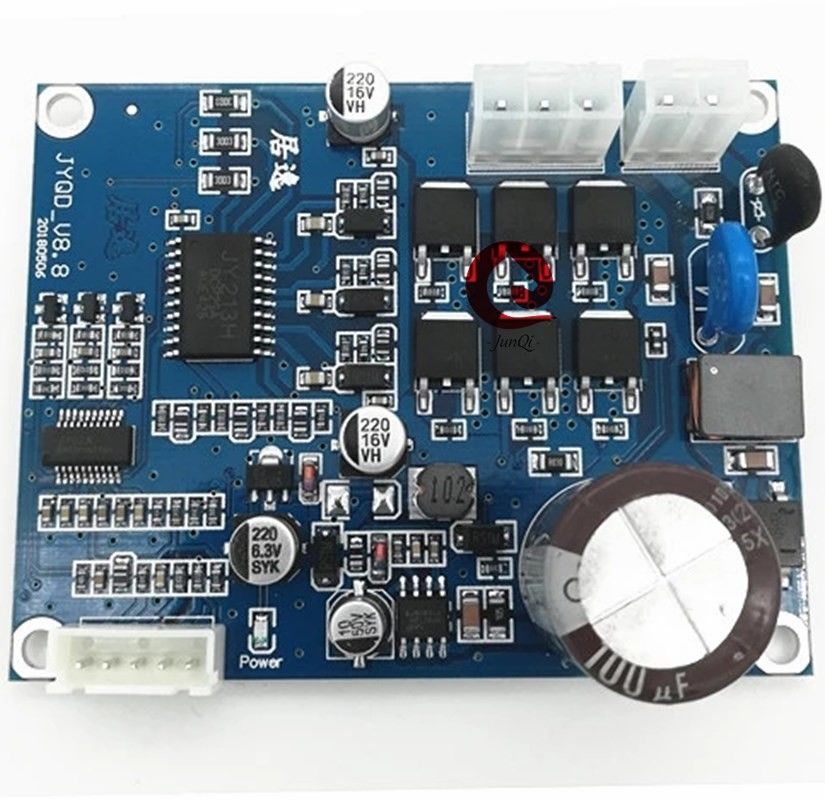

| نام محصول: | برد درایور موتور DC بدون برس | ولتاژ کاری: | 90-265VAC (110VAC / 220VAC) |
|---|---|---|---|
| حداکثر جریان: | 1A | جریان کار: | 0.5A |
| کنترل سرعت PWM: | فرکانس PWM: 1-20KHz ، چرخه کار 0-100 | تنظیم سرعت ولتاژ آنالوگ: | 0-5 ولت |
| بدون برس: | برای موتور DC بدون برس بدون حسگر | پشتیبانی فنی: | آره |
| رنگ: | آبی | خروجی سیگنال پالس سرعت: | آره |
| برجسته کردن: | 150W Brushless DC Motor Driver,V8.8D 3 fld bldc controller,20KHz Brushless Motor DC Driver |
||
| 5 ولت ----- ولتاژ خروجی داخلی برد درایور |
| م ---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت. |
| Z / F---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است. |
| VR---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100 |
| GND- برای کنترل داخلی Drive board استفاده می شود |
| U / MA ---- فاز موتور A |
| V / MB ---- فاز موتور B |
| W / MC---- موتور فاز C |
| AC---- ل |
| AC---- ن |
طراحی بعدی
| 3- اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد. |
| 4. این صفحه درایور ورودی AC می تواند درایور داخلی در برنامه باشد |
| 5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید. |
1. تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد برد راننده طبق آنچه مشخص شده است فراتر نمی رود.
2. این برد درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز مستقیم نیست.اگر اثر رانندگی خوب نباشد (مانند شروع حرکت تند ، معکوس کردن ، جریان کار noload موتور خیلی بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی (برای نحوه انجام تنظیمات به پیوست مراجعه کنید)
3. برد درایور JYQD-V8.8 بدون صفحه و محفظه گرم کننده است.اگر قدرت موتور زیر 60 وات ، نیازی به اضافه کردن هیت سینک نیست ، فقط باید از تهویه طبیعی و عایق کاری خوب اطمینان حاصل شود.اگر قدرت موتور بیش از 60 وات باشد ، باید مانند نمودار زیر هیت سینک را اضافه کند.
4. پورت خروجی 5 ولت در صفحه راننده اتصال دستگاه خارجی را ممنوع می کند.این فقط برای پتانسیومتر و سوئیچ برد برای تنظیم سرعت و برگشت کاربرد دارد.
5- ترمینال "M" در صفحه درایور JYQD-V8.8 سیگنال خروجی پالس دور موتور (خروجی فشار-کشش) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.
