| محل منبع: | چین |
| نام تجاری: | JUYI |
| گواهی: | CE, |
| شماره مدل: | JYQD-V8.10B |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کیسه PE + کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T / T ، L / C ، پی پال |
| قابلیت ارائه: | 10000 مجموعه در ماه |
| نام محصول: | برد درایور موتور DC بدون برس | ولتاژ کاری: | 12 / 24VDC |
|---|---|---|---|
| حداکثر جریان: | 3A | جریان کار: | 2A |
| کنترل سرعت PWM: | فرکانس PWM: 1-20KHz ، چرخه کار 0-100 | تنظیم سرعت ولتاژ آنالوگ: | 0-5 ولت |
| بدون برس: | برای موتور DC بدون برس بدون حسگر | پشتیبانی فنی: | آره |
| رنگ: | آبی | خروجی سیگنال پالس سرعت: | آره |
| برجسته: | کنترل کننده موتور dc بدون جاروبک junqi 12VDC,موتور junqi V8.10B 5v bldc,کنترل کننده موتور dunceless junqi 24VDC |
||

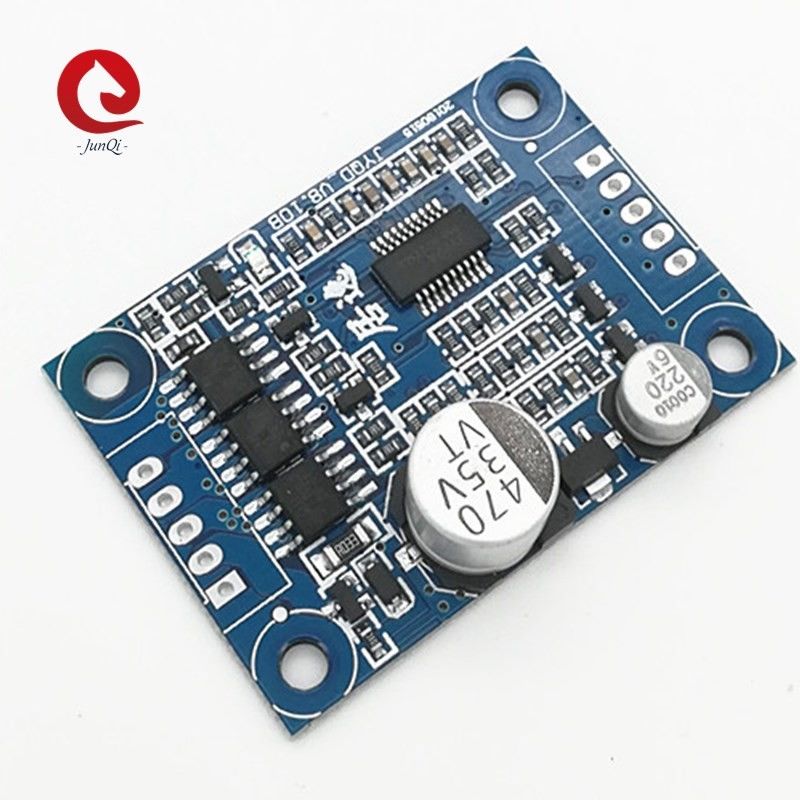

12-24VDC 2A اصلی JUYI Tech JYQD-V8.10B برد راننده موتور bldc برای موتور DC بدون برس بدون سنسور
|
شماره مدل |
JYQD-V8.10B |
|
دمای عملیاتی |
-20--85 |
|
ولتاژ بهره برداری |
12 ولت 24 ولت |
|
حداکثر جریان |
3A |
|
جریان کار |
2A |
|
کنترل سرعت PWM |
فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100٪ |
|
تنظیم سرعت ولتاژ آنالوگ |
0-5 ولت |
|
محافظت در برابر فشار هوا / LV |
آره |
|
خروجی سیگنال پالس سرعت |
آره |
یادداشت های برنامه:
|
1. تأیید کنید که پارامترهای ولتاژ و توان موتور از حد برد راننده طبق آنچه مشخص شده است فراتر نمی رود. |
|
2. این صفحه درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز نیست.اگر اثر رانندگی خوب نیست (مانند شروع حرکت تند و سریع ، معکوس کردن ، جریان کار noload موتور بیش از حد بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به شرایط واقعی برای دستیابی به بهترین اثر رانندگی (برای نحوه انجام تنظیمات به پیوست مراجعه کنید) |
|
3. صفحه درایور JYQD-V8.10B تخته ای بدون محفظه و هیت سینک است.اگر قدرت موتور زیر 36 وات باشد ، نیازی به اضافه کردن هیت سینک نیست ، فقط باید تهویه طبیعی و عایق کاری خوب را تضمین کنید.اگر قدرت موتور بیش از 36 وات باشد ، باید هیت سینک را اضافه کند. |
|
4. لطفا توجه داشته باشید که برد درایور JYQD-V8.10B فاقد هرگونه محافظت از اتصال ضد معکوس است ، اگر اتصال قطبیت معکوس شود ، برای همیشه به صفحه راننده آسیب می رساند. |
|
5- پورت خروجی 5 ولت در صفحه راننده اتصال دستگاه خارجی را ممنوع می کند.این فقط برای پتانسیومتر و سوئیچ برد برای تنظیم سرعت و برگشت کاربرد دارد. |
|
6. ترمینال "M" در صفحه درایور JYQD-V8.10B سیگنال خروجی پالس دور موتور (خروجی فشار کشش) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است. |
نمودار صفحه درایور
نمودار سیم کشی
5 ولت ----- ولتاژ خروجی داخلی برد درایور
M ---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت.
1. پورت کنترل
Z / F ---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.
VR ---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم تنظیم سرعت PWM با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100٪
GND - برای کنترل داخلی برد برد استفاده می شود
2. پورت برق
MA ---- موتور فاز A
MB ---- موتور فاز B
MC ---- موتور فاز C
GND ---- DC-
VCC ---- DC +
3. اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد.
4. فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 2.54 میلی متر
5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.
