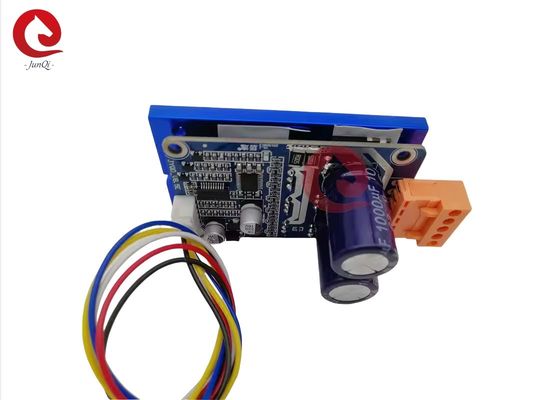

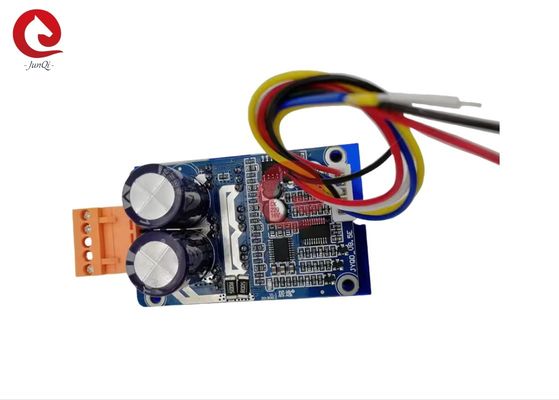

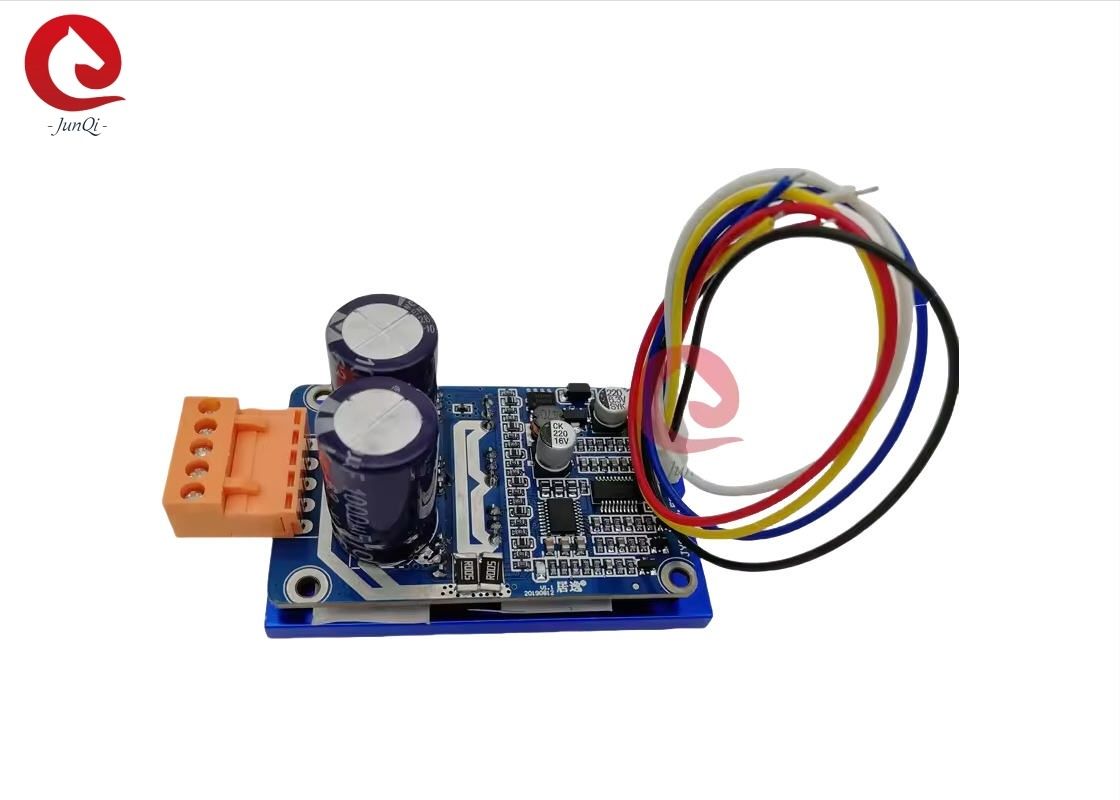

18-50V 500W برد درایور DC بدون برس با هیت سینک و سیم اتصال دهنده JYQD-V8.5E-H

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JUYI
گواهی:	CE,
شماره مدل:	JYQD-V8.5E

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه PE + کارتن
زمان تحویل:	5-10 روز
شرایط پرداخت:	T / T ، L / C ، پی پال
قابلیت ارائه:	10000 مجموعه در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	صفحه راننده موتور DC بدون برس	ولتاژ کاری:	18-50vdc
حداکثر جریان:	15A	جریان کاری:	15A
کنترل سرعت PWM:	فرکانس PWM: 1-20 کیلوهرتز، چرخه کاری 0-100٪	تنظیم سرعت ولتاژ آنالوگ:	0-5 ولت
بدون برس:	برای موتور DC بدون برس بدون حسگر	پشتیبانی فنی:	آره
رنگ:	آبی	خروجی سیگنال پالس سرعت:	آره
برجسته کردن:	404 Not Found , Connector Wires Brushless Dc Driver Board , 500W Brushless Dc Motor

برد درایور موتور بدون حسگر JYQD-V8.5E bldc با جریان 15 آمپر و ولتاژ 18-50 ولت، ساخت شرکت JUYI Tech برای موتورهای DC بدون جاروبک (BLDC) بدون حسگر

18-50V 500W برد درایور DC بدون برس با هیت سینک و سیم اتصال دهنده JYQD-V8.5E-H 0

JYQD-V8.5E-H یک برد درایور PWM موتور BLDC با اندازه بسیار جمع و جور است که دارای هیت سینک، کانکتور، سیم و عملکردهای استاندارد ضروری است. قیمت مناسب و عملکرد قابل اطمینان آن برای کاربردهای صنعتی و تجاری رقابتی است.

این محصول تقریباً 8 سال است که توسط مشتریان در سراسر جهان به طور گسترده مورد استفاده قرار می گیرد. طراحی بالغ و پایدار آن برای بسیاری از کاربردها مناسب است.

نکات کاربردی:

1. اطمینان حاصل کنید که پارامترهای ولتاژ و توان موتور از محدوده برد درایور مشخص شده تجاوز نمی کند.

2. این برد درایور برای موتورهای 3 فاز بدون حسگر بدون جاروبک استفاده می شود، اما مستقیماً برای همه موتورهای 3 فاز بدون حسگر بدون جاروبک مناسب نیست. اگر اثر درایو خوب نباشد (مانند لرزش در هنگام شروع، معکوس شدن، جریان کار بدون بار موتور خیلی زیاد است، سرعت پایدار نیست، راندمان کم است و نمی تواند با بار شروع به کار کند.) مشتریان می توانند مقاومت و خازن برد درایور را با توجه به وضعیت واقعی تنظیم کنند تا به بهترین اثر درایو برسند (برای نحوه انجام تنظیم به پیوست مراجعه کنید)

3. برد درایور JYQD-V8.3E یک برد خالی بدون محفظه و هیت سینک است. اگر توان موتور کمتر از 60 وات باشد، نیازی به اضافه کردن هیت سینک نیست، فقط باید از تهویه مناسب و عایق بندی خوب اطمینان حاصل کرد. اگر توان موتور بیش از 60 وات باشد، باید هیت سینک مانند نمودار زیر اضافه شود.

4. لطفاً توجه داشته باشید که برد درایور JYQD-V8.3E هیچ محافظت از اتصال معکوس ندارد، اگر اتصال قطبیت معکوس شود، به طور دائم به برد درایور آسیب می رساند.

5. پورت خروجی 5 ولت روی برد درایور اتصال دستگاه خارجی را ممنوع می کند. این فقط برای پتانسیومتر خارجی و سوئیچ برد برای تنظیم سرعت و معکوس کردن اعمال می شود.

6. ترمینال “M” روی برد درایور JYQD-V8.3E سیگنال خروجی پالس سرعت موتور (خروجی پوش-پول) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.

شماره مدل	JYQD-V8.5E
دمای عملکرد	-20—85℃
ولتاژ عملکرد	18V-50V
حداکثر جریان	15A
جریان کار مداوم	15A
· کنترل سرعت PWM	فرکانس PWM: 1-20KHZ; چرخه کاری 0-100%
تنظیم سرعت ولتاژ آنالوگ	0-5V
محافظت O.V / L.V	بله
خروجی سیگنال پالس سرعت	بله

نمودار سیم کشی

5V	ولتاژ خروجی داخلی برد درایور
M	پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت.
Z/F	پورت های کنترل جهت چرخش. اتصال سطح بالا “5V” یا عدم اتصال، جهت جلو است، اتصال سطح پایین 0 ولت یا اتصال به GND جهت معکوس است.
VR	پورت کنترل سرعت. تنظیم سرعت خطی ولتاژ آنالوگ 0.1 ولت -5 ولت، مقاومت ورودی 20 کیلو اهم است، هنگام ورودی تنظیم سرعت PWM به GND متصل می شود، فرکانس PWM: 1-20KHZ; چرخه کاری 0-100%
GND	برای کنترل داخلی برد درایور استفاده می شود

2. پورت برق

MA	فاز A موتور
MB	فاز B موتور
MC	فاز C موتور
GND	DC-
VCC	DC +

3. اگر برد درایور بیش از 50 سانتی متر با موتور فاصله دارد، از سیم های شیلددار استفاده کنید، در غیر این صورت ممکن است منجر به درایو غیرعادی شود و بر استفاده عادی تأثیر بگذارد.

4. فاصله پورت کنترل: 2.54 میلی متر، فاصله پورت برق: 3.96 میلی متر

5. به عایق بین MOSFET درایور و هیت سینک یا صفحه نصب توجه کنید.

نقشه ابعادی:

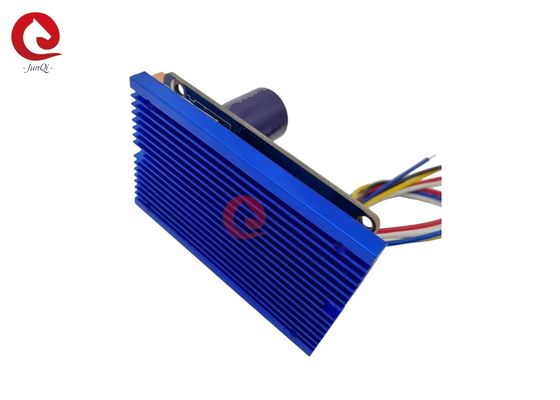

افزودن سیم های کانکتور، هیت سینک.
