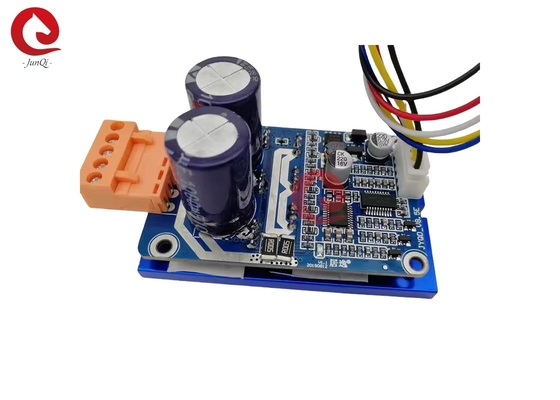

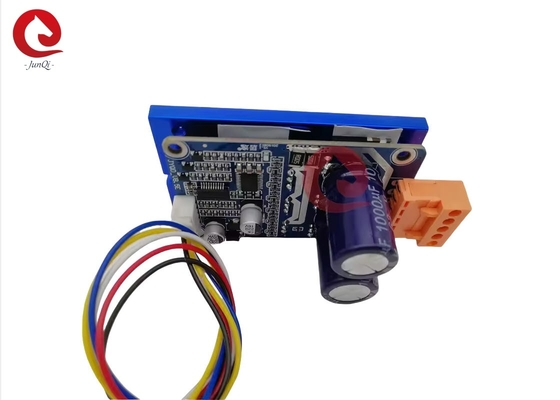

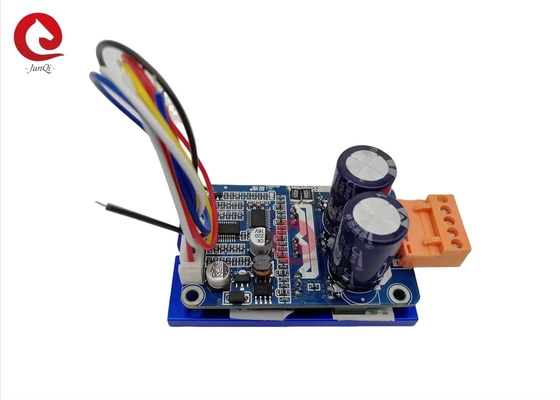

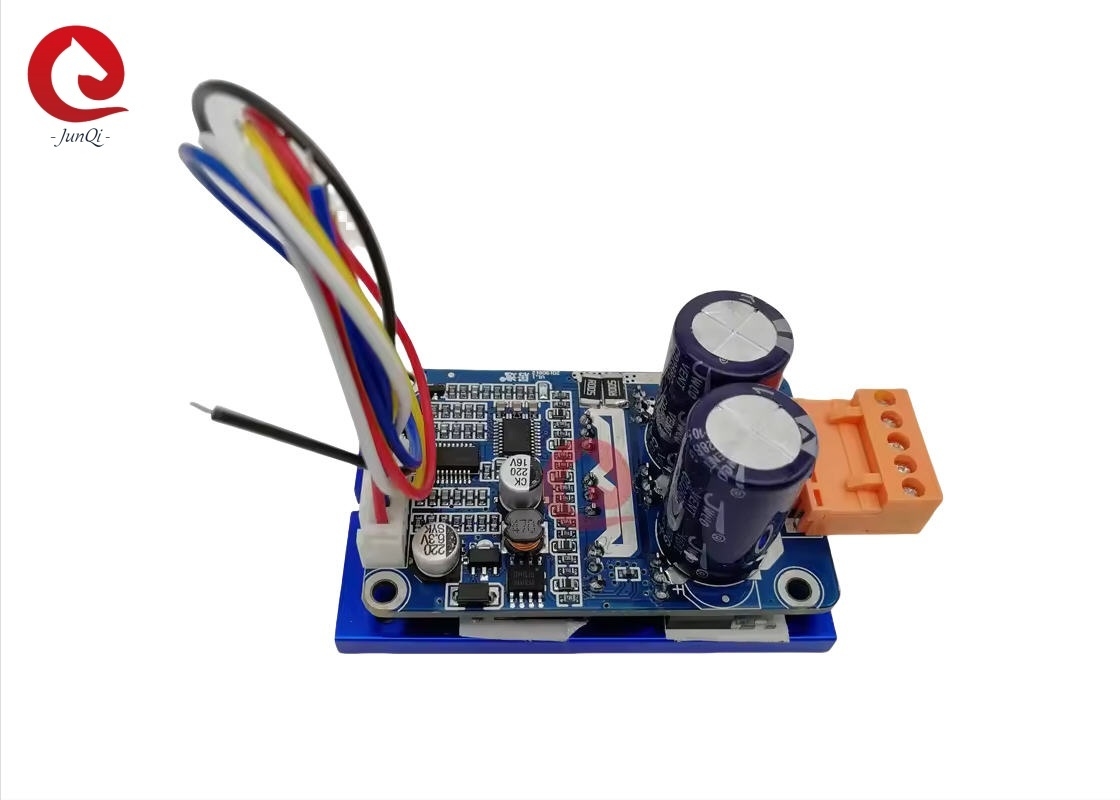

(برای موتور DC بدون برس بدون سنسور)
یادداشت های کاربردی:
| 1. تأیید کنید که ولتاژ و پارامترهای توان موتور از محدوده برد درایور که مشخص شده است، تجاوز نمی کند. |
|
2. این برد درایور برای موتور بدون برس سه فاز بدون سنسور استفاده می شود، اما مستقیماً برای همه موتورهای بدون برس سه فاز بدون سنسور مناسب نیست. اگر اثر رانندگی خوب نیست (مانند لرزش شروع، معکوس شدن، جریان کار بدون بار موتور خیلی زیاد است، سرعت پایدار نیست، راندمان کم است و نمی تواند با بار شروع به کار کند.) مشتریان می توانند مقاومت و ظرفیت برد درایور را با توجه به وضعیت واقعی تنظیم کنند تا به بهترین اثر رانندگی دست یابند (برای نحوه انجام تنظیم به پیوست مراجعه کنید)
|
|
3. برد درایور JYQD-V8.3E برد برهنه بدون محفظه و هیت سینک است. اگر توان موتور کمتر از 60 وات باشد، نیازی به اضافه کردن هیت سینک نیست، فقط باید تهویه مناسب و عایق بندی خوب را تضمین کند. اگر توان موتور بیش از 60 وات باشد، باید هیت سینک را مانند نمودار زیر اضافه کند.
|
4. لطفاً توجه داشته باشید که برد درایور JYQD-V8.3E هیچ محافظت از اتصال معکوس ندارد،
اگر اتصال قطبیت معکوس شود، به طور دائمبه برد درایور آسیب می رساند.
5. پورت خروجی 5 ولت روی برد درایور اتصال دستگاه خارجی را ممنوع می کند. فقط قابل اجرا است
به پتانسیومتر خارجی و سوئیچ برد برای تنظیم سرعت و معکوس.
6. ترمینال “M” روی برد درایور JYQD-V8.3E سیگنال خروجی پالس سرعت موتور (خروجی پوش-پول) است،
و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.
| شماره مدل |
JYQD-V8.5E |
| دمای کارکرد |
-20—85℃ |
| ولتاژ کارکرد |
18V-50V |
| حداکثر جریان |
15A |
| جریان کار مداوم |
15A |
| · کنترل سرعت PWM |
فرکانس PWM: 1-20KHZ; چرخه وظیفه 0-100% |
| تنظیم سرعت ولتاژ آنالوگ |
0-5V |
| محافظت O.V / L.V |
بله |
| خروجی سیگنال پالس سرعت |
بله |
نمودار سیم کشی
| 5V |
ولتاژ خروجی داخلی برد درایور |
| M |
پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت. |
| Z/F |
پورت های کنترل جهت چرخش. اتصال “5V” سطح بالا یا عدم اتصال جهت رو به جلو است، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است. |
| VR |
پورت کنترل سرعت. تنظیم سرعت خطی ولتاژ آنالوگ 0.1v -5V، مقاومت ورودی 20K اهم است، هنگام ورودی تنظیم سرعت PWM به GND متصل می شود، فرکانس PWM: 1-20KHZ; چرخه وظیفه 0-100% |
| GND |
برای کنترل داخلی برد درایور استفاده می شود |
2. پورت برق
| MA |
فاز A موتور |
| MB |
فاز B موتور |
| MC |
فاز C موتور |
| GND |
DC- |
| VCC |
DC + |
3. اگر برد درایور بیش از 50 سانتی متر از موتور فاصله دارد، از سیم های محافظ استفاده کنید، در غیر این صورت
ممکن است منجر به رانندگی غیرعادی شود و بر استفاده عادی تأثیر بگذارد.
4. فاصله پورت کنترل: 2.54 میلی متر، فاصله پورت برق: 3.96 میلی متر
5. به عایق بین MOSFET درایور و هیت سینک یا صفحه نصب توجه کنید.
نقشه ابعادی:
