| محل منبع: | چانگژو ، چین |
| نام تجاری: | Junqi |
| گواهی: | CE, RoHs, REACH |
| شماره مدل: | موتور BLDC سری JQ86BLA |
| مقدار حداقل تعداد سفارش: | 5 قطعه |
|---|---|
| قیمت: | USD50-100/PC Negotiable |
| جزئیات بسته بندی: | CTN |
| زمان تحویل: | 4 هفته بعد از پرداخت (بر اساس سفارش) ، |
| شرایط پرداخت: | T / T ، Western Union ، Paypal |
| قابلیت ارائه: | 10000 مجموعه / ماه |
| تایپ کنید: | موتور dc بدون براش | شماره مدل: | JQ86BLA64,JQ86BLA77,JQ86BLA105,JQ86BLA125 |
|---|---|---|---|
| اندازه قاب: | 86 میلی متر | نوع سیم پیچ: | ستاره |
| گشتاور نامی: | 0.4 نیوتن متر/0.8 نیوتن متر/1.6 نیوتن متر/2.22 نیوتن متر | تعداد لهستانی ها: | 8 |
| تعداد فاز: | 3 | ولتاژ محاسبه شده: | 48VDC |
| طول بدن: | 64mm/77mm/105mm/125mm | سرعت رتبه بندی شده: | 3000 دور در دقیقه |
| استفاده: | خودرو، AGV | شکل: | مربع |
| برجسته: | موتور DC بدون برس 0.4N.m,موتور bldc با گشتاور بالا 0.4N.m,موتور DC بدون برس 86 mm |
||

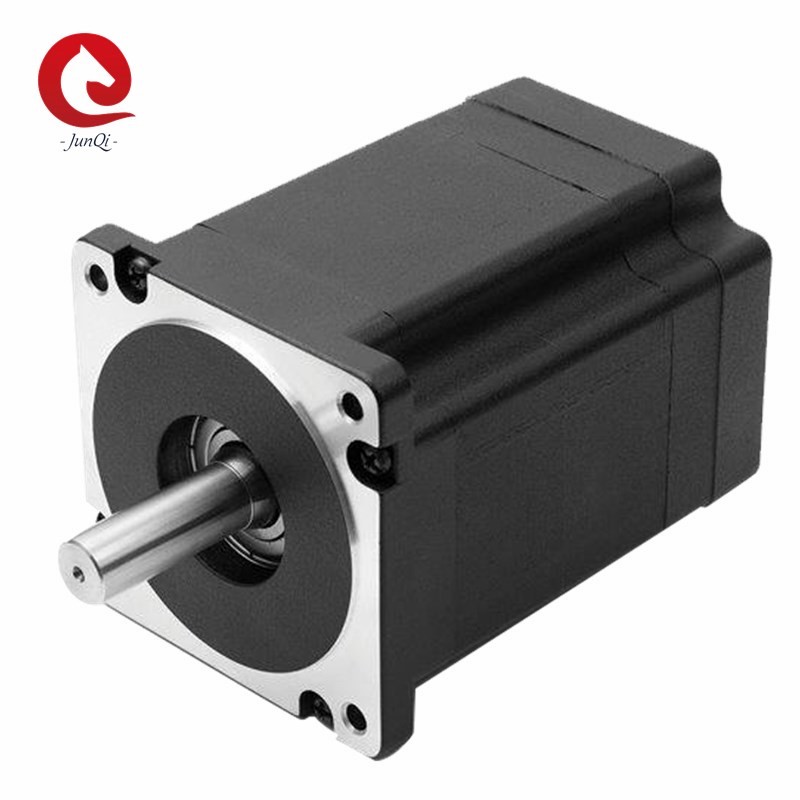

موتور NEMA34 86mm BLDC، سری JQ86BLA 48VDC، گشتاور 3000RPM 0.4~2.22Nm مربع بدنه بدون براش موتور dc
ویژگی محصول: 1. موتور دنده dc اندازه کوچک با سرعت کم و گشتاور زیاد موتور دنده 2.50 میلی متری گشتاور 17 کیلوگرمی سانتی متری و قابل اطمینان تر را ارائه می دهد.شاتر خودکار، فن USB، دستگاه اسلات، دستگاه های بازپرداخت سکه ردیاب پول، دستگاه شمارش ارز، حوله ریز درب های اتوماتیک، دستگاه صفاق، قفسه تلویزیون خودکار، تجهیزات اداری، لوازم خانگی و غیره.
جزئیات سریع:
| مدل |
قاب اندازه |
دارای رتبه قدرت W) |
بدن طول (میلی متر) |
دارای رتبه ولتاژ (VDC) |
دارای رتبه گشتاور (Nm) |
دارای رتبه جاری (آ) |
دارای رتبه سرعت (RPM) |
| JQ86BLA64 | 86 میلی متر | 130 | 64 | 48 | 0.4 |
3.3 |
3000 |
| JQ86BLA77 | 86 میلی متر | 250 | 77 | 48 | 0.8 | 5.6 | 3000 |
| JQ86BLA105 | 86 میلی متر | 500 | 105 | 48 | 1.6 | 12 | 3000 |
| JQ86BLA125 | 86 میلی متر | 700 | 125 | 48 | 2.22 | 17 | 3000 |
مشخصات عمومی:
| مورد | مشخصات |
| نوع سیم پیچ | اتصال ستاره |
| زاویه اثر هال | زاویه الکتریکی 120 درجه |
| پخش شعاعی | 0.02 میلی متر @ 450 گرم |
| بازی محوری | 0.08mm@450g |
| حداکثر نیروی شعاعی | 220N (20 میلی متر از فلنج) |
| حداکثر نیروی محوری | 45 N |
| قدرت دی الکتریک | 600VAC/1S |
| مقاومت عایق | 100MΩ,500VDC |
| دمای محیط | -20℃~+50℃ |
| کلاس عایق | کلاس B |
اتصال برق:
| تایپ کنید | رنگ | کارکرد |
|
UL1430 AWG24 |
قرمز | Vcc |
| آبی | U(Hu) | |
| سبز | V(Hv) | |
| سفید | W(Hw) | |
| مشکی | GND | |
|
UL1332 AWG16 |
رنگ زرد | فاز U |
| قرمز | فاز V | |
| مشکی | فاز W |
مشخصات برق:
| مورد | واحد | JQ86BLA64 | JQ86BLA77 | JQ86BLA105 | JQ86BLA125 |
| تعداد قطب ها | 8 | 8 | 8 | 8 | |
| تعداد فاز | 3 | 3 | 3 | 3 | |
| ولتاژ محاسبه شده | VDC | 48 | 48 | 48 | 48 |
| گشتاور نامی | نیوتن متر | 0.4 | 0.8 | 1.6 | 2.22 |
|
مداوم گشتاور استال |
نیوتن متر | 0.48 | 0.96 | 1.92 | 2.66 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | 3000 | 3000 | 3000 |
| قدرت امتیازی | دبلیو | 130 | 250 | 500 | 700 |
| اوج گشتاور | نیوتن متر | 1.2 | 2.4 | 4.8 | 6.66 |
| اوج جریان | آ | 10 | 17 | 36 | 51 |
| مقاومت خط به خط | اهم @20℃ | 1 | 0.34 | 0.14 | 0.1 |
| اندوکتانس خط به خط | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| ثابت گشتاور | Nm/A | 0.122 | 0.149 | 0.135 | 0.131 |
| EMF پشت | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| اینرسی روتور | g.cm2 | 400 | 800 | 1600 | 2400 |
| طول موتور | میلی متر | 64 | 77 | 105 | 125 |
| وزن | کیلوگرم | 1.5 | 1.85 | 2.7 | 4 |
**نکته: در بالاموتور استاندارد است، ما می توانیم با درخواست سفارشی طراحی و تولید کنیم!!
اندازه مکانیکی:
ما می توانیم خدمات اضافی را ارائه دهیم:
اگر این موتور با درخواست شما مطابقت ندارد.لطفاً با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال دهنده سفارشی بسازیم. ما در کنار شما و تیم شما کار می کنیم تا موتوری را طراحی کنیم که متناسب با نیازهای دقیق برنامه شما باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.
خدمات لوازم جانبی: گیربکس، کانکتور
طراحی سفارشی: سیم پیچ سفارشی، فلنج سفارشی، شفت سفارشی ....
سوالات متداول:
س: زمان تحویل سفارشات چقدر است؟
A: زمان سرب: 4 هفته پس از دریافت سپرده
س: تضمین تجارت شما چیست؟
A: 100٪ حفاظت از کیفیت محصول.
100٪ محصول در زمان حمل و نقل محافظت می کند.
100٪ محافظت پرداخت برای مبلغ تحت پوشش شما.
س: موک چیست؟
پاسخ: 5 عددسفارش کوچک خوش آمدید.
س: آیا محصول سفارشی می سازید؟
A: بله، ما آن را می پذیریم.
س: در مورد خدمات پس از فروش؟
A: خدمات پس از فروش 24/7.
س: اگر از محصول شما راضی نیستم چه باید بکنم؟
پاسخ: در صورت وجود نقص در کیفیت، ما می توانیم یک مورد خوب را برای شما مبادله کنیم.
به طور کلی، این مشکل نادر است.
س: مدت پرداخت چیست؟
A: T/T و Paypal بیشتر استفاده می شود، لطفا برای جزئیات با ما تماس بگیرید
س: سطح کیفیت محصول شما چیست؟
A: ما کیفیت خوبی تولید می کنیم، از تولید کیفیت پایین امتناع می کنیم.
محصولات استاندارد موتور DC بدون برس ما شامل محدوده زیر است:
موتور برای ماشین های برداشت:
بسیاری از تولیدکنندگان برای تنظیم غلتک ها، تیغه ها و عناصر لغزنده به سیستم های الکترومکانیکی روی آورده اند.این سیستم‌ها اکنون بیشتر و بیشتر از کابین کنترل می‌شوند، بنابراین زمان برداشت کاهش می‌یابد و بازده تولید افزایش می‌یابد.
