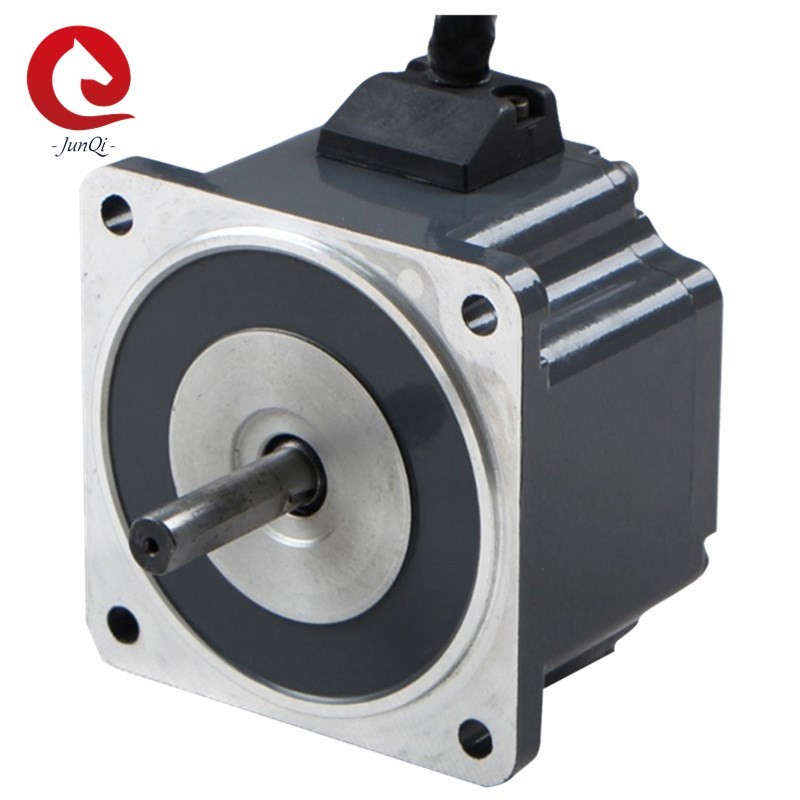

موتور DC بدون جاروبک با قطر 90 میلی متر 220 وات 160 ولت (115 ولت) موتور DC 5300 دور در دقیقه برای ماشین حفاری و موتور dc خورشیدی
برنامه های کاربردی:
موتور BLDC بدون شکاف نانوتک برای کاربردهای با سرعت بالا مانند مته‌ها، آسیاب‌ها یا ابزارهای خالکوبی راه‌حلی بسیار کارآمد است.استاتور موتور از صفحات حلقه ای شکل با سیم پیچی صاف در داخل تشکیل شده است.
جزئیات سریع:
| مدل |
قاب
اندازه
|
دارای رتبه
قدرت
W)
|
بدن
طول
(میلی متر)
|
دارای رتبه
ولتاژ
(VDC)
|
دارای رتبه
گشتاور
(Nm)
|
دارای رتبه
جاری
(آ)
|
دارای رتبه
سرعت
(RPM)
|
| JQ90BLS80 |
90 میلی متر |
220 |
80 |
160 |
0.4 |
|
5300 |
مشخصات عمومی:
| مورد |
مشخصات |
| نوع سیم پیچ |
اتصال ستاره |
| زاویه اثر هال |
زاویه الکتریکی 120 درجه |
| پخش شعاعی |
0.02 میلی متر @ 450 گرم |
| بازی محوری |
0.08mm@450g |
| حداکثر نیروی شعاعی |
220N (20 میلی متر از فلنج) |
| حداکثر نیروی محوری |
45 N |
| قدرت دی الکتریک |
1800VAC/1S |
| مقاومت عایق |
100MΩ,500VDC |
| دمای محیط |
-20℃~+50℃ |
| کلاس عایق |
کلاس B |
اتصال برق:
| تایپ کنید |
رنگ |
کارکرد |
|
UL3266
AWG22
|
قرمز |
Vcc |
| آبی |
U(Hu) |
| سبز |
V(Hv) |
| سفید |
W(Hw) |
| مشکی |
GND |
|
UL3266
AWG18
|
رنگ زرد |
فاز U |
| قرمز |
فاز V |
| مشکی |
فاز W |
مشخصات برق:
| مورد |
واحد |
JQ90BLS80 |
| تعداد قطب ها |
|
4 |
| تعداد فاز |
|
3 |
| ولتاژ محاسبه شده |
VDC |
160 |
| گشتاور نامی |
نیوتن متر |
0.4 |
|
مداوم
گشتاور استال
|
نیوتن متر |
0.48 |
| سرعت رتبه بندی شده |
دور در دقیقه |
5300 |
| قدرت امتیازی |
دبلیو |
220 |
| اوج گشتاور |
نیوتن متر |
1.2 |
| اوج جریان |
آ |
7.5 |
| مقاومت خط به خط |
اهم @20℃ |
1.8 |
| اندوکتانس خط به خط |
mH |
0.4 |
| ثابت گشتاور |
Nm/A |
0.162 |
| EMF پشت |
Vrms/KRPM |
12.0 |
| اینرسی روتور |
g.cm2 |
285 |
| طول موتور |
میلی متر |
80 |
| وزن |
کیلوگرم |
2.2 |
**نکته: در بالاموتور استاندارد است، ما می توانیم با درخواست سفارشی طراحی و تولید کنیم!!
اندازه مکانیکی:
ما می توانیم خدمات اضافی را ارائه دهیم:
اگر این موتور با درخواست شما مطابقت ندارد.لطفاً با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال دهنده سفارشی بسازیم. ما در کنار شما و تیم شما کار می کنیم تا موتوری را طراحی کنیم که متناسب با نیازهای دقیق برنامه شما باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.
خدمات لوازم جانبی: ترمز، کانکتور، رمزگذار
طراحی سفارشی: سیم پیچ سفارشی، فلنج سفارشی، شفت سفارشی ....
سوالات متداول:
س: زمان تحویل سفارشات چقدر است؟
A: زمان سرب: 4 هفته پس از دریافت سپرده
س: تضمین تجارت شما چیست؟
A: 100٪ حفاظت از کیفیت محصول.
100٪ محصول در زمان حمل و نقل محافظت می کند.
100٪ محافظت پرداخت برای مبلغ تحت پوشش شما.
س: موک چیست؟
پاسخ: 5 عددسفارش کوچک خوش آمدید.
س: آیا محصول سفارشی می سازید؟
A: بله، ما آن را می پذیریم.
س: در مورد خدمات پس از فروش؟
A: خدمات پس از فروش 24/7.
س: اگر از محصول شما راضی نیستم چه باید بکنم؟
پاسخ: در صورت وجود نقص در کیفیت، ما می توانیم یک مورد خوب را برای شما مبادله کنیم.
به طور کلی، این مشکل نادر است.
س: مدت پرداخت چیست؟
A: T/T و Paypal بیشتر استفاده می شود، لطفا برای جزئیات با ما تماس بگیرید
س: سطح کیفیت محصول شما چیست؟
A: ما کیفیت خوبی تولید می کنیم، از تولید کیفیت پایین امتناع می کنیم.
محصولات موتور ما شامل محدوده:
موتور DC بدون جاروبک شیاردار، یکی از مزایای موتورهای براشلس DC با روتور داخلی، در دفع بهتر گرمای تولید شده است.به لطف کاهش شکاف هوا در موتورهای شیاردار DC بدون جاروبک، چگالی شار بالاتر است و تولید گشتاور مؤثرتر و کارآمدتر است.محدوده موتور BLDC شیاردار ما قطرهای 22 تا 86 میلی متر را با گشتاور نامی تا 2.2 نیوتن متر ارائه می دهد.
