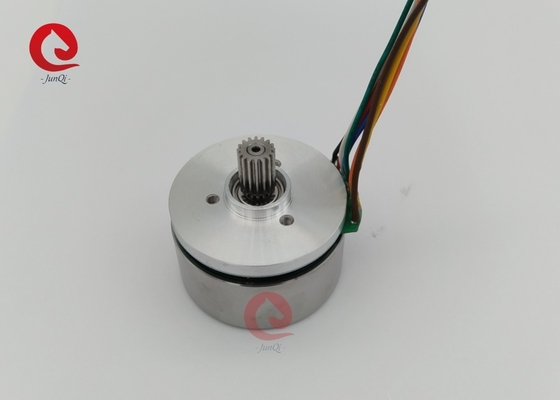

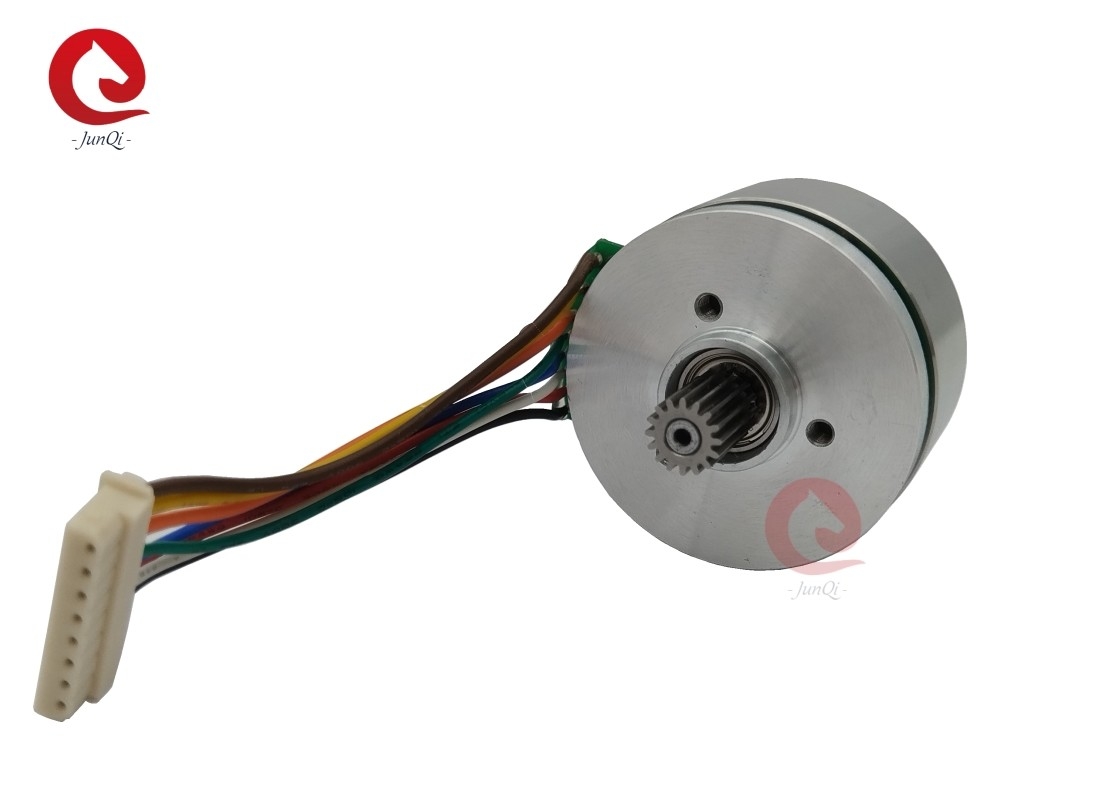

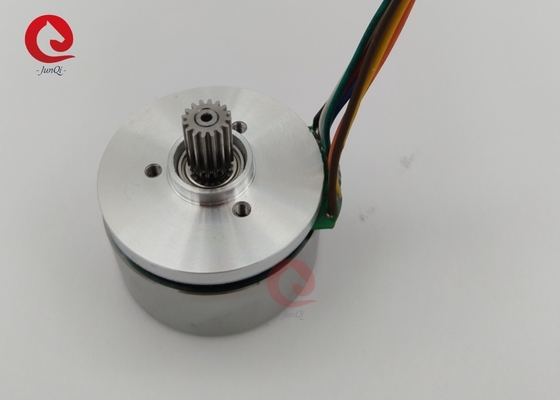

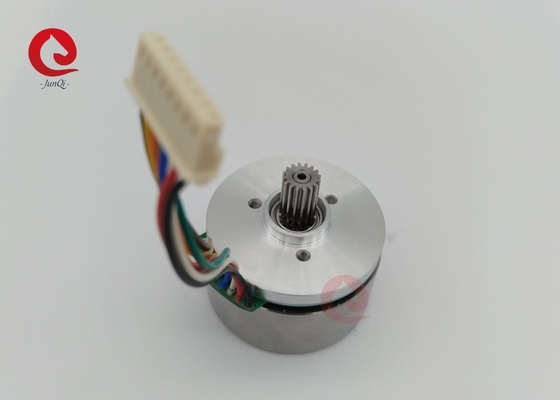

موتورهای مسطح DC بدون برس
طراحی مخصوص روتور خارجی موتورهای صاف بدون برش DC به این محصولات نسبت قدرت به حجم استثنایی می دهد ، در حالی که آنها را بسیار سبک و جمع و جور نگه می دارد.این موتورهای DC فلات دارای تورک بالا کنترل بسیار خوبی را حتی در سرعت پایین ارائه می دهند.. محدوده ما از موتورهای BLDC تخت طیف گسترده ای از اندازه ها را با طول کوتاه ارائه می دهد.
خلاصه ی ویژگی:
1طیف گسترده ای از کنترل سرعت و خروجی ناقل صاف.
2. ثبات سرعت عالی
3اندازه کوچيک، قدرت بالا
4کارایی بالا، افزایش دمای پایین.
مشخصات کلی:
| ماده |
مشخصات |
| نوع پیچ |
ارتباط ستاره ای |
| زاویه اثر هال |
زاویه الکتریکی 120 درجه |
| بازی شعاعی |
0.02mm@450g |
| بازی محوری |
0.14mm@450g |
| حداکثر نیروی شعاعی |
20N ((10mm از فلنج) |
| حداکثر نیروی محوری |
10N |
| قدرت دی الکتریک |
600VAC/1S |
| مقاومت عایق |
100MΩ،500VDC |
| دمای محیط |
-20°C تا +50°C |
| کلاس عایق بندی |
کلاس B |
اتصال برق:
| پين شماره |
کانکتور |
وظایف |
| پین 1/پین 6 |
JST B6B-PH-K-S |
سالن GND |
| پین 2 |
Vcc Hall +5Vdc |
| پین 3 |
سالن U |
| پین 4 |
سالن V |
| پین 5 |
سالن W |
| پین 2 |
JST B5P-VH |
فاز U |
| پین 3 |
فاز V |
| پین 4 |
فاز W |
| پین 1/پین 5 |
GND |
مشخصات الکتريکي:
| ماده |
واحد |
JQ45BLW27-24V-6170A-G01 |
| تعداد قطب ها |
|
16 |
| تعداد فاز |
|
3 |
| ولتاژ نامی |
VDC |
24 |
| چرخش نامی |
mN.m |
130 |
| چرخش ثابت در حالت ایستاده |
mN.m |
156 |
| سرعت نامی |
RPM |
4840 |
| قدرت نامی |
W |
70 |
| تورک اوج |
mN.m |
390 |
| جریان اوج |
A |
11 |
| مقاومت خط به خط |
اوم ها@20°C |
0.56 |
| محرک خط به خط |
mH |
0.27 |
| ثابت تورک |
mN.m/A |
37.1 |
| EMF عقب |
Vrms/KRPM |
2.75 |
| بی وقفه ی روتور |
g.cm2 |
180 |
| طول موتور |
mm |
27 |
| وزن |
g |
160 |
** یادداشت: موتور می تواند طراحی و تولید شده با درخواست سفارشی!!
ابعاد موتور ((ملی متر):
سوالات متداول:
سوال: زمان تحویل سفارشات چقدر طول می کشد؟
ج: زمان تحویل: 4 هفته بعد از دریافت پیش پرداخت
سوال: تضمین تجارت شما چیست؟
A:100٪ حفاظت از کیفیت محصول.
100 درصد از محصول در زمان حمل و نقل محافظت می شود.
100درصد از مبلغی که پرداخت می کنید محافظت می شود.
س: مقدار MOQ چیست؟
جواب: 5PCS سفارش کوچک خوش آمدید.
س: آیا محصولی سفارشی تولید می کنید؟
پاسخ: بله، قبول می کنیم.
سوال: در مورد پس از فروش جدی؟
پاسخ: خدمات پس از فروش 24 ساعت در هفته
س: اگر از محصول شما راضی نیستم، باید چه کنم؟
A: اگر نقص در کیفیت آن وجود دارد، ما می توانیم یکی خوب را برای شما تعویض کنیم.
به طور کلی، این مشکل نادر است.
سوال: مدت پرداخت چیست؟
A: T / T و Paypal بیشتر استفاده می شود، لطفا برای جزئیات با ما تماس بگیرید
سوال: کیفیت محصول شما چقدر است؟
پاسخ: ما کیفیت خوب تولید می کنیم، از کیفیت پایین استفاده نمی کنیم.
