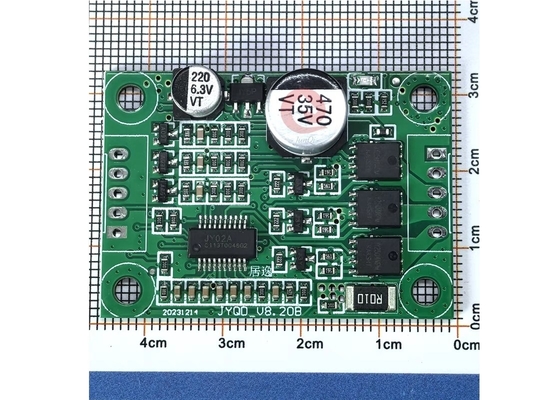

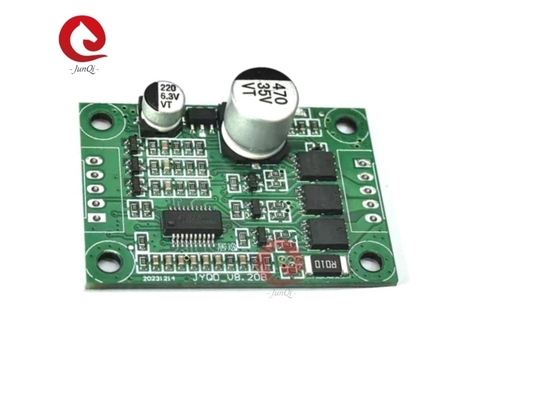

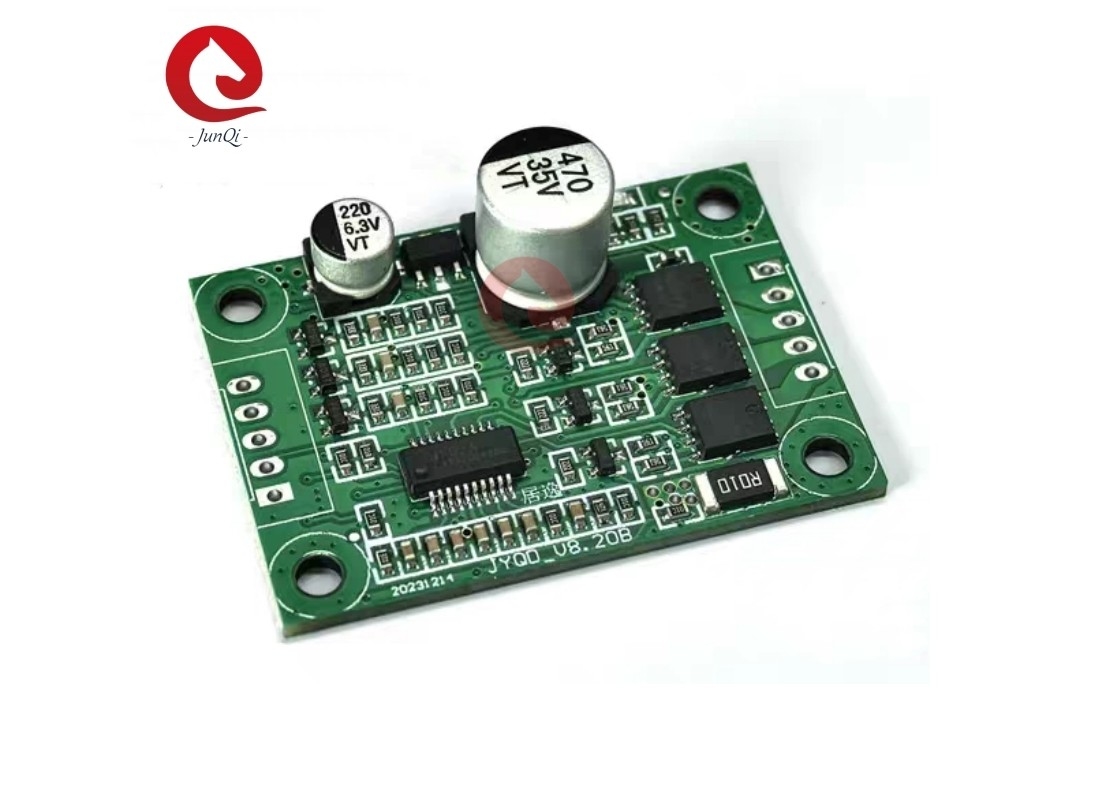

5V ~ 28VDC Max 5A هیئت مدیره JYQD_V8.20B برای بدون موتور BLDC Hall

1تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده صفحه راننده که مشخص شده است فراتر نرود.
2. این برد درایور برای موتور بدون سنسور بدون برش 3 فاز استفاده می شود ، اما برای تمام موتورهای بدون سنسور بدون برش 3 فاز به طور مستقیم مناسب نیست. اگر اثر رانندگی خوب نباشد (مانند شروع جیتر ،عقب رفتن، جریان کار موتور بدون بار بیش از حد بزرگ است، سرعت پایدار نیست، کارایی پایین است و نمی تواند با بار شروع شود.) مشتریان می توانند مقاومت و ظرفیت هیئت مدیره را با توجه به وضعیت واقعی تنظیم کنند تا بهترین اثر رانندگی را به دست آورند (با ما تماس بگیرید، ما پشتیبانی فنی را ارائه می دهیم)
3. JYQD-V8.20B هیئت مدیره بدون هیئت مدیره و حرارتی است. اگر قدرت موتور کمتر از 36W ، آن را نیاز به اضافه کردن حرارتی نیست،فقط باید تهویه طبیعی و عایق خوب را تضمین کند. اگه قدرت موتور بيشتر از 36 وات باشه بايد بخاري اضافه بشه
4لطفا توجه داشته باشید که JYQD-V8.20B هیئت مدیره هیچ محافظت ضد اتصال معکوس ندارد، اگر اتصال قطبی معکوس شود به طور دائم به هیئت مدیره آسیب می رساند.
5. پورت خروجی 5V در هیئت مدیره مانع از اتصال دستگاه خارجی می شود. این فقط برای پتانسیومتر خارجی و سوئیچ هیئت مدیره برای تنظیم سرعت و عقب گرد قابل استفاده است.
6. ترمینال M

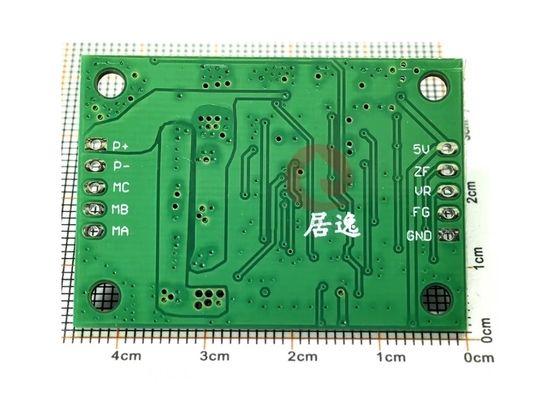

1.پورت کنترل

5 ولت ----- ولتاژ خروجی داخلی صفحه راننده، فقط برای تنظیم سرعت پتانسیومتر و سوئیچ و عقب نشینی استفاده می شود.

Z/F---- پورت های کنترل جهت چرخش. اتصال 5V سطح بالا یا عدم اتصال جهت جلو است، اتصال 0 V سطح پایین یا اتصال به GND جهت معکوس است.

VR ---- پورت کنترل سرعت. ولتاژ آنالوگ تنظیم سرعت خطی 0.1v -5V ، مقاومت ورودی 20K Ohm است ، هنگام تنظیم سرعت ورودی PWM با GND متصل شوید ، فرکانس PWM: 1-20KHZ؛ چرخه کار 0-100٪

GND √ استفاده شده برای کنترل داخلی صفحه درایو

2. پورت برق

MA ---- مرحله موتور A

MB ---- مرحله موتور B

MC---- فاز موتور C

GND----DC--

VCC----DC +

3. استفاده از سیم های محافظ اگر هیئت مدیره راننده بیش از 50 سانتی متر از موتور فاصله دارد، در غیر این صورت ممکن است منجر به رانندگی غیرطبیعی شود که بر استفاده عادی تأثیر می گذارد.



4فاصله پورت کنترل: 2.54mm، فاصله پورت قدرت:2.54 میلی متر



5توجه به عایق بین راننده MOSFET و حرارتی یا صفحه نصب.



نقشه ابعاد:
