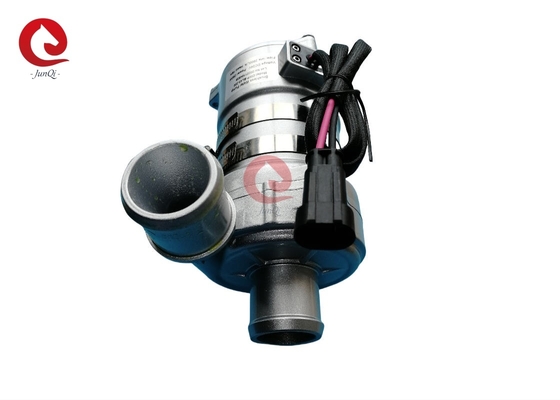

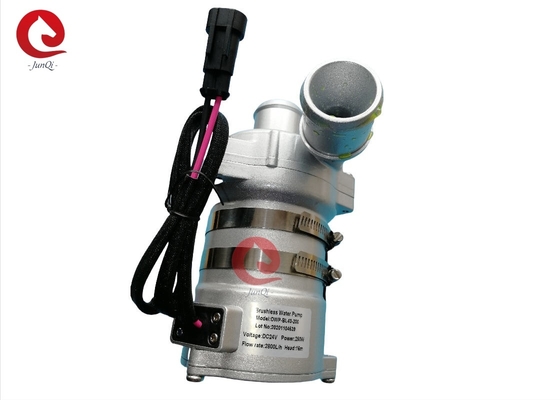

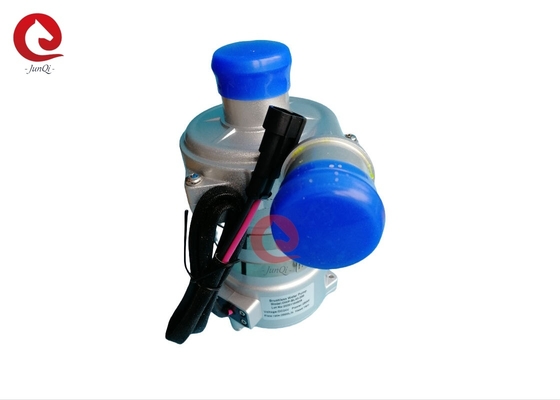

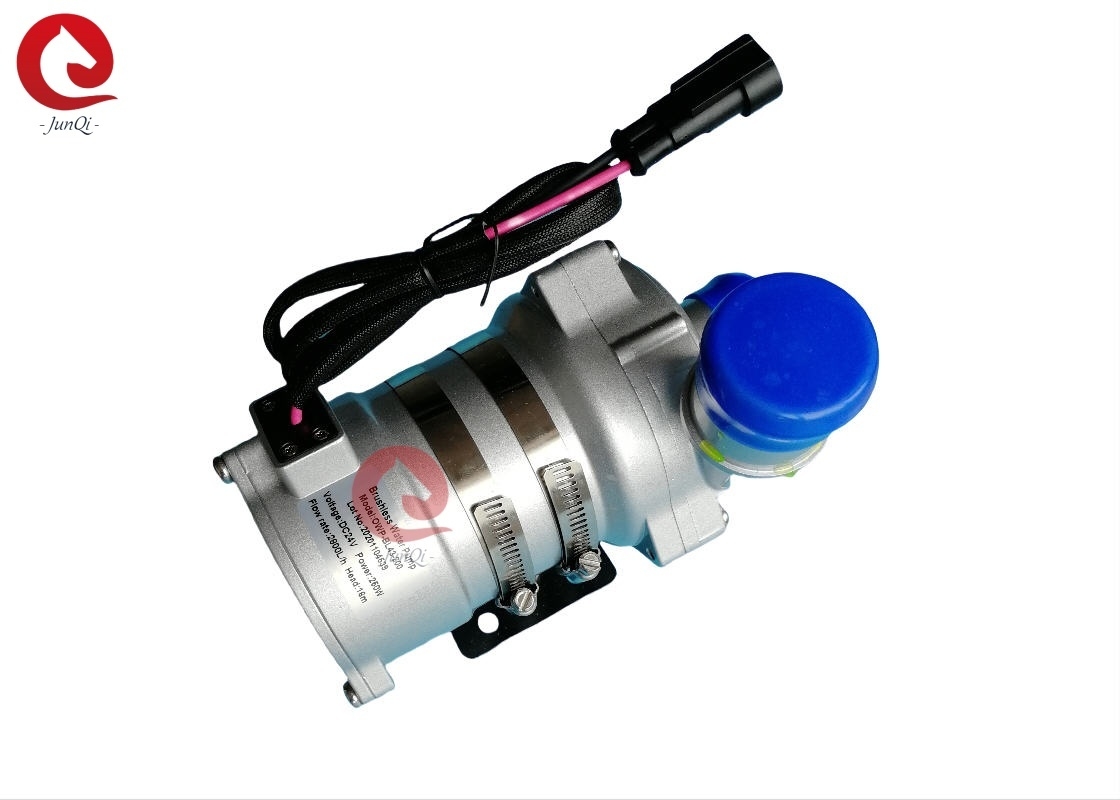

پمپ آب خنک کننده اتوبوس شهری ترکیبی 24 ولت 250 وات JP-BL43-200 پمپ آب برقی 2800 لیتر در ساعت جریان 16 متر ارتفاع

پمپ آب خنک کننده اتوبوس شهری ترکیبی 24 ولت 250 وات OWP-BL43-200 پمپ آب الکتریکی

■ کاربردها
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های مسافربری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و خنک کننده استفاده می شود.

■ ویژگی ها
◆ پمپ سانتریفیوژ
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با کارایی بالا، مصرف انرژی کم، کارایی بالا، عمر طولانی.
◆ با طیف گسترده ای از دمای کار
◆ کنترل سرعت سیگنال PWM
◆ خروجی سیگنال تشخیصی
◆ با کنترل جریان ثابت
◆ حفاظت از قطب معکوس
◆ حفاظت از خشکی
◆ محافظت از ولتاژ بیش از حد و جریان بیش از حد
◆ حمل بیش از حد، محافظت از بیش از حد دمای

■ توضیحات فنی (بخش های مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژ های آلومینیومی
محرک: PPS+GF
حفره سپر: PPS+GF
آستین گره: مواد کامپوزیت کاربورندوم
شفت: فولاد ضد زنگ ((3CR14) شفت
محفظه مغناطیسی: کپسول پلاستیکی PPS
حلقه مهر: EPDM
EMC: درجه 3
سر و صدا:≤61dB

■ دستگاه راننده (از جمله موتور)
روتور راننده: مغناطیس کپسول شده پلاستیکی PPS
پیچ و مغز: SUS 304 فولاد ضد زنگ
موتور راننده: موتور DC بدون برس
قاب سیم موتور:PPA GF
خانه پمپ: کاسه آلومینیوم ریخته شده با شن و ماسه و آنودیزه + پوشش پودری PE

براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس درجه بندی IP68 (en60529)
مدل کانکتور: AMP282106-1 (پلاک مطابقت AMP282088-1)
قطر نوزل:38mm (1.5 اینچ)



■ آموزش نصب
پمپ های سری JP-BL43-200 پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخ دنده همیشه در مایع غوطه ور شده است، یا پمپ پیش از پر شدن قبل از روشن شدن.

1: پمپ نباید در حالت خشک باشد، حتی اگر بتواند برای 15 دقیقه خشک باشد (پس از 15 دقیقه خشک، به طور خودکار متوقف می شود).همچنین افزایش سایش به شاخه و آستین شاخه.

2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی لوله پمپ قطر کوچکتر استفاده می کنید، به دلیل فشار منفی در پمپ،هواي بيرون راحت تر از طريق لوله وارد پمپ ميشه، باعث کاهش عملکرد پمپ می شود، و همچنین حباب های هوا باعث آسیب به پمپ می شوند.

3: همانطور که از جهت ورودی پمپ دیده می شود، چرخ دار در جهت عقربه ساعت می چرخد (پیکان را در پورت خروجی ببینید).

4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید).

5: برای جلوگیری از خشک شدن (هوا در چرخدار گیر می کند) ، دریچه خروجی پمپ آب باید عمودی یا در قسمت بالای چرخدار باشد (شکل 1 را ببینید).

6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (نگاه کنید به شکل 2).

7: نمیتونم از آب دریا یا سایر آلودگی های سنگین با گندم های غلیظ به عنوان مایع استفاده کنم.




■ پارامتر دمای
دمای متوسط مایع: -40°C تا +85°C (-40°F تا + 185°F)
دمای محیط کاری: -40°C تا +120°C (-40°F تا +248°F)
دمای نگهداری: -40°C تا +70°C (-40°F تا +158°F)
(تا 100 درجه سانتیگراد، اما عمر خدمت را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد)
عمر کار بیش از 20،000 ساعت بر اساس ولتاژ نامی و دمای محیط 36 °C ((86 °F) است.
■ محدوده ولتاژ
پمپ آب 24 ولت، محدوده کار 18 ولت تا 32 ولت
اگرچه موتور می تواند در طیف گسترده ای از ولتاژ و دمای استفاده شود، اما ولتاژ و دمای بیش از حد یا بیش از حد پایین بر عمر کار موتور تأثیر می گذارد.پمپ نمی تواند در معرض تابش حرارتی محیط باشد..

مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)


■ پارامترهای الکتریکی

مدل کانکتور و خواص الکتریکی مربوطه (به شکل 3)

■ توجه
1- دمای محیط کار: -40°C - 120°C، باید سعی کنید از نزدیک شدن به کاتالیزرهای سه عنصر، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید.اطمینان از دمای محیط کار.
2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح پایین آب باشد تا عمر پمپ را افزایش دهد.
4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
5. توجه به خلوص آب، اجتناب از جام و چرخدار مسدود به کاهش عمر پمپ

■ پارامتر عملکرد



■بعد خارجی
