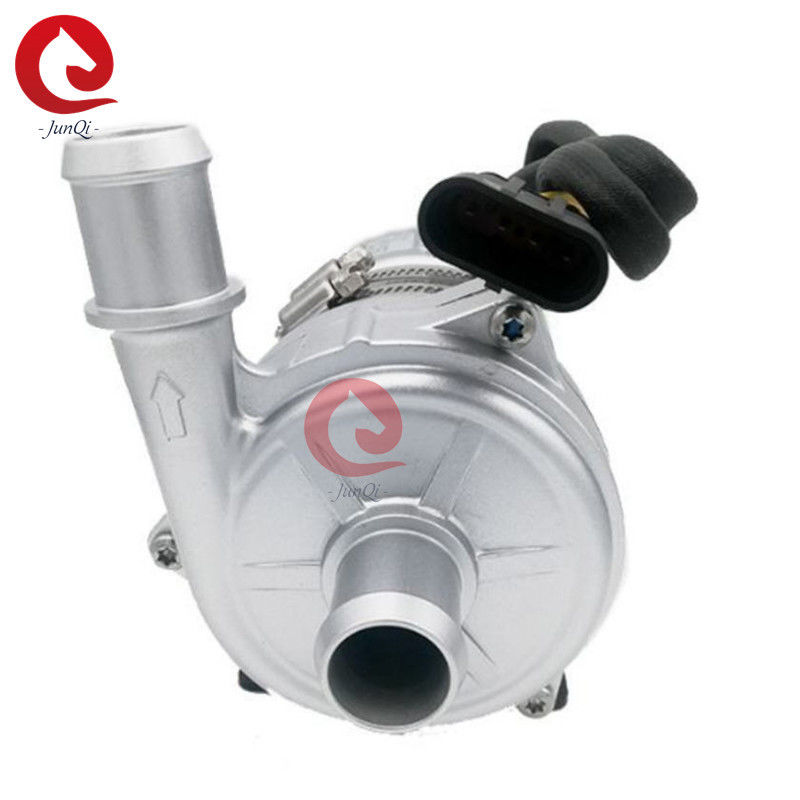

City E Bus Battery System Cooling Electric Water Pump PPS GF Material 24V

Junqi JP-BL43-426T پمپ آب الکتریکی، پمپ خنک کننده سیستم باتری اتوبوس شهر 24 ولت


ویژگی ها
◆پمپ سانتریفیوژ
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با کارایی بالا، مصرف انرژی کم، کارایی بالا، عمر طولانی.

◆با طیف گسترده ای از دمای کار
◆با کنترل جریان ثابت
◆ محافظت از قطب معکوس
◆حفظ از خشکی
◆حفظ از ولتاژ بیش از حد و جریان بیش از حد
◆حمله بیش از حد، حفاظت از بیش از حد درجه حرارت

توضیحات فنی (قسمت های مرتبط در تماس با مایع)
1محفظه سر پمپ: آلیاژ های آلومینیومی
2. محرک: PPS + GF
3حفره سپر: PPS + GF
4. پوشه گره: مواد کامپوزیت کاربورندوم
5شافت: فولاد ضد زنگ ((3CR14)
6محفظه مغناطیسی: کپسول پلاستیکی PPS
7حلقه مهر: EPDM
8EMC: درجه 3
9. سر و صدا:≤60dB

دستگاه راننده (از جمله موتور)
1روتور راننده: PPS مغناطیس پلاستیکی کپسول
2پیچ و مغز: SUS 304 فولاد ضد زنگ
3موتور راننده: موتور DC بدون برس
4قاب سیم موتور:PPA GF
5خانه پمپ: کاسه آلومینیوم ریخته شده با شن و ماسه و آنودیز + پوشش پودر PE
6. براکت: فولاد
7. بازو براکت: US 304 فولاد ضد زنگ
8ضد آب بر اساس درجه بندی IP68 (en60529)
9. مدل کانکتور: 325304061AAH (تطابق پلاگ 325304061AMH)
10قطر نوزل: 41mm (1.61 اینچ)

دستورالعمل نصب
پمپ های سری JP-BL43-426T پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخدار همیشه
در مایع غوطه ور شده، یا پمپ را قبل از روشن شدن از قبل پر کرده است.
1: پمپ نباید خشک باشد، حتی اگر می تواند برای 15 دقیقه خشک باشد (پس از 15 دقیقه)
دقیقه خشک در حال اجرا، آن را به طور خودکار متوقف می شود) ، خشک در حال اجرا صدا می کند، همچنین افزایش
سایش در گره و آستین گره
2:از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از قطر کوچکتر استفاده می کنید
ورودی پمپ لوله، با توجه به فشار منفی در پمپ، هوا خارج از آسانتر وارد
پمپ از طریق خط لوله، آن را به کاهش عملکرد پمپ، و همچنین هوا
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ دیده می شود، چرخدار در جهت ساعت می چرخد (نگاه کنید به پیکان در
پورت خروجی)
4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید)
عمودي، پورت خروجي بايد بالا باشه
5:به منظور جلوگیری از خشک شدن (هوا در چرخدار گیر می کند) ، پورت خروجی پمپ آب باید
عمودی یا در قسمت بالای چرخ دار باشد (شکل 1 را ببینید)
6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر)
به راحتی تخلیه می شود، لوله خروجی نباید کمتر از 90 درجه از آرنج استفاده شود (شکل 2 را ببینید).
7: نمی توانید از آب دریا یا دیگر آلودگی سنگین با ناخالصی های بزرگ دانه مایع به عنوان مایع استفاده کنید
متوسط

■پارامتر دمای
1دمای مایع متوسط: -40°C تا +85°C (-40°F تا +185°F)
2دمای محیط کار: -40°C تا +85°C (-40°F تا +185°F)
3دمای ذخیره سازی: -40°C تا +70°C (-40°F تا +158°F)
(تا 100 درجه سانتیگراد، اما عمر خدمت را کوتاه می کند)
■فشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتیگراد)
عمر کار بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 °C ((86 °F) محیط است
دما
■محدوده ولتاژ
پمپ آب 24 ولت، محدوده کار 18 ولت تا 32 ولت
اگرچه موتور می تواند در طیف گسترده ای از ولتاژ و دمای استفاده می شود، اما بیش از حد یا بیش از حد
ولتاژ و دمای پایین زندگی موتور را تحت تاثیر قرار می دهد، پمپ نمی تواند
در معرض تشعشعات حرارتی محیط
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
■ پارامترهای الکتریکی


مدل کانکتور و خواص الکتریکی مربوطه (به شکل 3)


■ توجه
1- دمای محیط کار: -40°C - 120°C، باید سعی کنید از نزدیک شدن به کاتالیزرهای سه عنصر، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید.اطمینان از دمای محیط کار.
2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک سطح آب پایین باشد تا عمر پمپ را افزایش دهد.
3. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
4. توجه به خلوص آب، اجتناب از جام و چرخدار مسدود به کاهش عمر پمپ
■ پارامتر عملکرد


■بعد خارجی


کاربرد:
