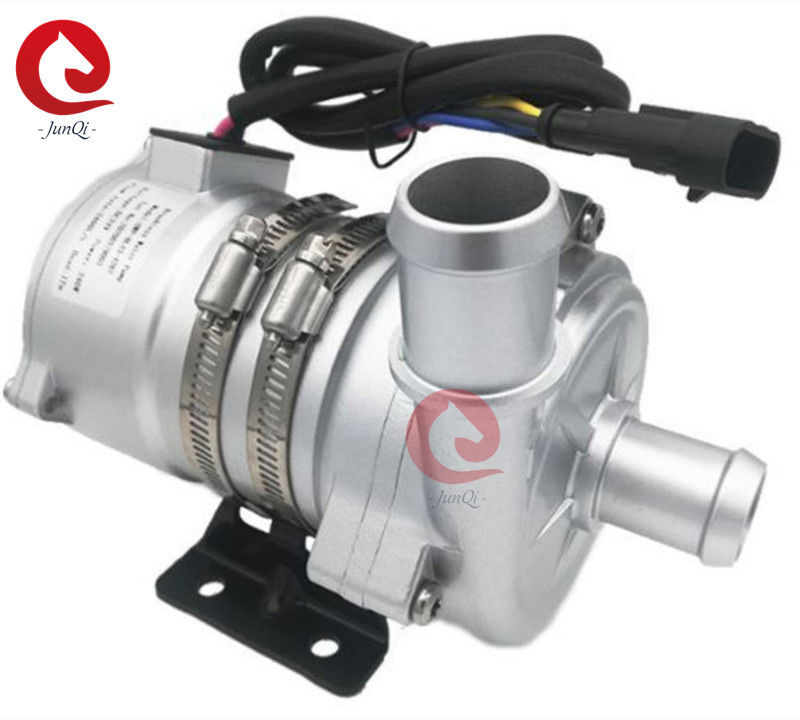

پمپ آب الکتریکی جدید انرژی الکتریکی خنک کننده توربوشارژر کم سر و صدا 24 ولت

JUNQI 24VDC انرژی الکتریکی پمپ آب وسیله نقلیه فوق العاده کم سر و صدا خنک کننده توربوشارژر OWP-BL43-402CAN


امکانات
pump پمپ گریز از مرکز
force انتقال نیروی مغناطیسی
motor موتور DC بدون برس بدون راندمان ، مصرف برق کم ، راندمان بالا ، عمر طولانی.◆ با طیف وسیعی از درجه حرارت عملکرد
interface کنترل رابط ارتباطی CAN
◆ با کنترل جریان ثابت
protection حفاظت از قطبیت معکوس
protection حفاظت از دویدن خشک
◆ بیش از ولتاژ ، بیش از حفاظت فعلی
◆ اضافه بار ، حفاظت بیش از حد دما

توضیحات فنی (قطعات مرتبط در تماس با مایع)
1. محفظه سر پمپ: ریخته گری آلیاژهای آلومینیوم
2. پروانه: PPS+GF
3. حفره سپر: PPS+GF
4. آستین شفت: مواد کامپوزیت کاربوروندوم
5. شفت: شفت فولاد ضد زنگ (3CR14)
6. محفظه مگنت: کپسول پلاستیکی PPS
7. حلقه مهر و موم: EPDM
8. EMC: درجه 3
9. سر و صدا: ≤60dB

دستگاه رانندگی (شامل موتور)
1. روتور رانندگی: آهنربای کپسولی پلاستیکی PPS
2. پیچ و مهره: فولاد ضد زنگ SUS 304
3. موتور رانندگی: موتور DC بدون برس
4. قاب سیم موتور: PPA GF
5. محفظه پمپ: مورد آلومینیومی ریخته گری با سندبلاست و آنودایز +پوشش پودر PE ..
6. براکت: فولادی
7. حلقه براکت: فولاد ضد زنگ 304 US
8. ضد آب بر اساس رتبه IP68 (en60529)
9. مدل اتصال دهنده: 325304061AAH (مطابقت پلاگین 325304061AMH)
10. قطر نازل: 41 میلی متر (1.61 اینچ)

آموزش نصب
پمپ های سری OWP-BL43-402CAN پمپ های گریز از مرکز هستند که نیاز به پر شدن از قبل دارند ،
پمپ در پایین ترین حالت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه ثابت است
در مایع غوطه ور شده یا قبل از روشن شدن پمپ ، پمپ را از قبل پر کنید.
1: پمپ نباید خشک کار کند ، اگرچه می تواند به مدت 15 دقیقه (بعد از 15) خشک شود
دقیقه خشک شدن ، به طور خودکار متوقف می شود) ، دویدن خشک باعث ایجاد سر و صدا می شود ، همچنین افزایش می یابد
سایش به شافت و آستین شفت.
2: در صورت استفاده از قطر کوچکتر ، از لوله توصیه شده با قطر ورودی پمپ استفاده کنید
ورودی پمپ شلنگ ، با توجه به فشار منفی در پمپ ، هوای بیرون به راحتی وارد می شود
پمپ را از طریق خط لوله پمپ می کند ، عملکرد پمپ و همچنین هوا را کاهش می دهد
حباب ها به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(فلش را ببینید
پورت خروجی)
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی ، پورت خروجی باید به سمت بالا باشد.
5: به منظور جلوگیری از خشک شدن هوا (گیر افتادن هوا در پروانه) ، پورت خروجی پمپ آب باید انجام شود
عمودی یا در بالای پروانه باشد.(شکل 1 را ببینید)
6: لوله متصل شده باید به صورت عمودی (یا بدون آرنج در 20 سانتی متر) نصب شود تا هوا ایجاد شود
لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان مایع استفاده کرد
متوسط

■ پارامتر دما
1. دمای مایع متوسط: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا 185 درجه فارنهایت)
2. دمای محیط کار: -40 ℃ تا +85 ℃ (-40 درجه فارنهایت تا 185 درجه فارنهایت)
3. دمای ذخیره سازی: -40 ℃ تا +70 ℃ (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 ℃ ، اما طول عمر را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت)
عمر مفید بر اساس ولتاژ نامی و محیط 36 ℃ (86 درجه فارنهایت) بیش از 20000 ساعت است
درجه حرارت.
■ محدوده ولتاژ
پمپ آب 24 ولت ، محدوده قابل اجرا 18 ولت - 32 ولت
اگرچه می توان از موتور در طیف وسیعی از ولتاژ و دما استفاده کرد ، اما بیش از حد یا بیش از حد
ولتاژ و دمای پایین بر عمر موتور تأثیر می گذارد ، پمپ نمی تواند باشد
در معرض تابش حرارتی محیط
مایع متوسط: مخلوط مایع (آب زیر 60 درصد گلیکول)
. پارامتر الکتریکی


مدل اتصال دهنده و خواص الکتریکی مربوطه (شکل 3 را ببینید):


توجهات
1. دمای محیط کار: -40 ℃--120 ℃ ، باید سعی کنید از کاتالیزورهای نزدیک به سه عنصر ، سیستم لوله تخلیه گاز و موتور در حین نصب اجتناب کنید ، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد تا عمر مفید پمپ افزایش یابد.
3. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید ، گرد و غبار برای کاهش عمر مفید است
4. به خلوص آب توجه کنید ، از گیرکردن و مسدود شدن پروانه خودداری کنید تا عمر مفید پمپ کاهش یابد
param پارامتر عملکرد


dimension بعد خارجی


کاربرد:
