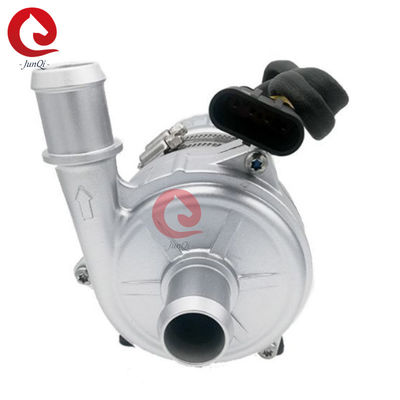

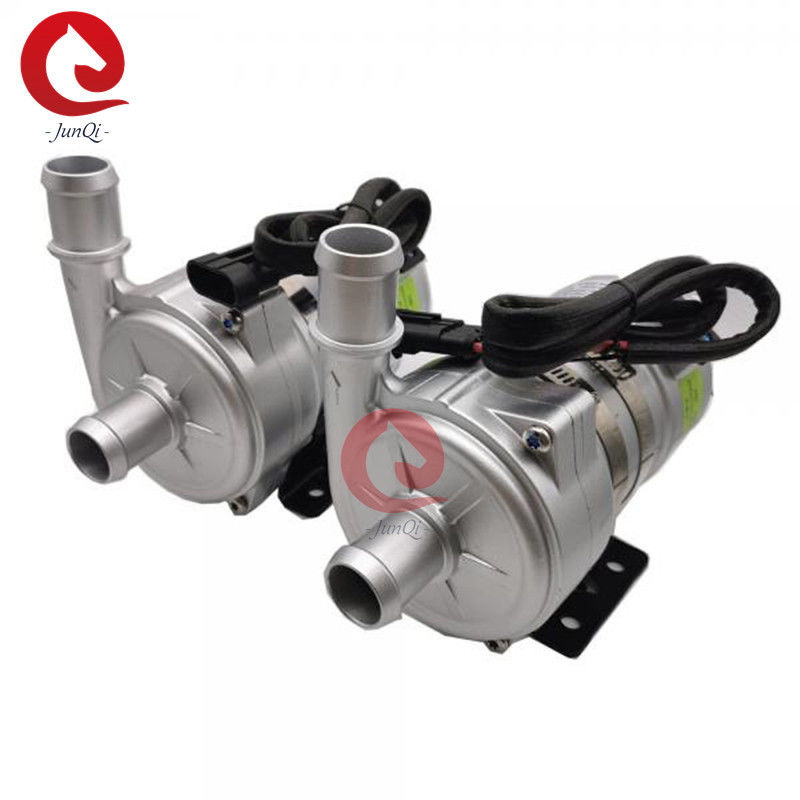

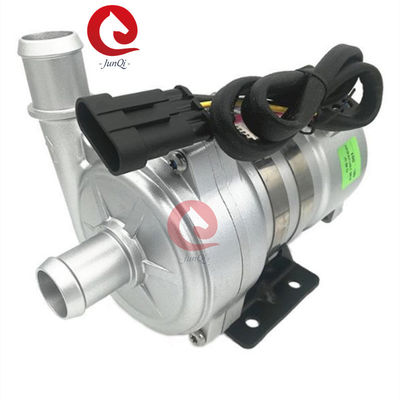

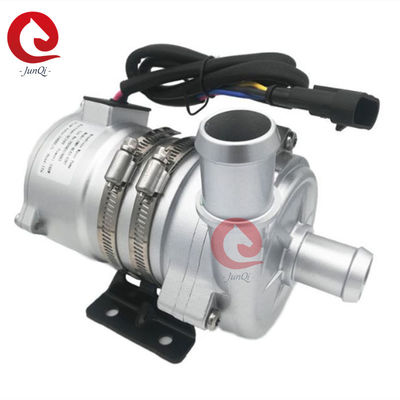

پمپ آب DC بدون برس اتوماتیک اتوبوس BEV با کنترل PWM، 16 متر، 2400 لیتر در ساعت، 24 ولت DC، مدل JP-BL43-426T

پمپ آب 24VDC 2400L/H 16M اتوبوس و مربی بین‌المللی (BCI) BEV BUS، پمپ آب DC بدون برس Junqi Auto با کنترل PWM


ویژگی‌ها
● پمپ سانتریفیوژ
● انتقال نیروی مغناطیسی
● موتور DC بدون برس با راندمان بالا، مصرف کم انرژی، راندمان بالا، عمر طولانی.

● با محدوده دمای عملیاتی وسیع
● با کنترل جریان ثابت
● حفاظت از قطبیت معکوس
● حفاظت از خشک کار کردن
● حفاظت از ولتاژ بیش از حد، جریان بیش از حد
● حفاظت از اضافه بار، دمای بیش از حد

توضیحات فنی (قطعات مرتبط در تماس با مایع)
1. محفظه سر پمپ: آلیاژهای آلومینیوم دایکاست
2. پروانه: PPS+GF
3. حفره محافظ: PPS+GF
4. آستین شفت: مواد کامپوزیت کاربوراندوم
5. شفت: شفت فولاد ضد زنگ (3CR14)
6. محفظه آهنربا: کپسوله کردن پلاستیک PPS
7. حلقه آب‌بندی: EPDM
8. EMC: درجه 3
9. نویز: ≤60dB

دستگاه محرک (شامل موتور)
1. روتور محرک: آهنربای کپسوله شده پلاستیکی PPS
2. پیچ و مهره: فولاد ضد زنگ SUS 304
3. موتور محرک: موتور DC بدون برس
4. قاب سیم موتور: PPA GF
5. محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایزینگ + پوشش پودری PE.
6. براکت: فولاد
7. حلقه براکت: فولاد ضد زنگ US 304
8. ضد آب بر اساس رتبه IP68 (en60529)
9. مدل کانکتور: 325304061AAH (دوشاخه منطبق 325304061AMH)
10. قطر نازل: 41 میلی‌متر (1.61 اینچ)

دستورالعمل نصب
پمپ‌های سری JP-BL43-426T پمپ‌های سانتریفیوژی هستند که نیاز به پر شدن اولیه دارند.
پمپ در پایین‌ترین موقعیت سیستم نصب می‌شود تا اطمینان حاصل شود که پروانه همیشه
در مایع غوطه‌ور است، یا پمپ را قبل از روشن کردن پر کنید.
1: پمپ نباید خشک کار کند، حتی اگر 15 دقیقه خشک کار کند (بعد از 15
دقیقه خشک کار کردن، به طور خودکار متوقف می‌شود)، خشک کار کردن باعث ایجاد صدا می‌شود، همچنین افزایش می‌یابد
سایش به شفت و آستین شفت.
2: از لوله با قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از قطر کوچکتر استفاده کنید
شیلنگ ورودی پمپ، به دلیل فشار منفی در پمپ، هوای بیرون راحت‌تر وارد می‌شود
پمپ از طریق خط لوله، باعث کاهش عملکرد پمپ می‌شود و همچنین هوا
حباب‌ها به پمپ آسیب می‌رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می‌شود، پروانه در جهت عقربه‌های ساعت می‌چرخد (فلش روی
درگاه خروجی).
4: پمپ را می‌توان به صورت عمودی یا افقی نصب کرد (به شکل 1 مراجعه کنید) هنگام نصب
به صورت عمودی، درگاه خروجی باید به سمت بالا باشد.
5: به منظور جلوگیری از خشک کار کردن (گیر کردن هوا در پروانه)، درگاه خروجی پمپ آب باید
به صورت عمودی یا در قسمت بالایی پروانه باشد. (به شکل 1 مراجعه کنید)
6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانویی در 20 سانتی‌متر) تا هوا
به راحتی تخلیه شود، لوله خروجی نباید از زانویی کمتر از 90 درجه استفاده شود (به شکل 2 مراجعه کنید).
7: نمی‌توان از آب دریا یا سایر آلودگی‌های سنگین با مایع ناخالصی دانه بزرگ به عنوان مایع استفاده کرد
متوسط

●پارامتر دما
1. دمای مایع متوسط: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
2. دمای محیط کار: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
3. دمای نگهداری: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 درجه سانتی‌گراد، اما عمر مفید را کوتاه می‌کند)
محدوده ولتاژفشار سیستم
-0.2 تا 2.5 بار (100 درجه سانتی‌گراد (212 درجه فارنهایت).
عمر مفید بیش از 20000 ساعت است که بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتی‌گراد (86 درجه فارنهایت) است.
●
محدوده ولتاژپمپ آب 24 ولت نامی، محدوده قابل کار 18 ولت - 32 ولت
اگرچه موتور را می‌توان در طیف وسیعی از ولتاژ و دما استفاده کرد، اما بیش از حد یا خیلی زیاد
ولتاژ و دما بر عمر مفید موتور تأثیر می‌گذارد، پمپ نمی‌تواند باشد
در معرض تابش حرارتی محیط.
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
● پارامتر الکتریکی
ولتاژ کاری


● توجه


1. دمای محیط کار: -40 درجه سانتی‌گراد - 120 درجه سانتی‌گراد، باید سعی شود از نزدیک شدن به سیستم لوله تخلیه گاز و کاتالیزوری سه عنصری و موتور در هنگام نصب خودداری شود، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح آب پایین باشد تا عمر مفید پمپ افزایش یابد.
3. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
4. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ خودداری کنید
● پارامتر عملکرد
● ابعاد خارجی


کاربرد:


به طور گسترده در اتوبوس‌های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی‌ها و سایر سیستم‌های گرمایش و
