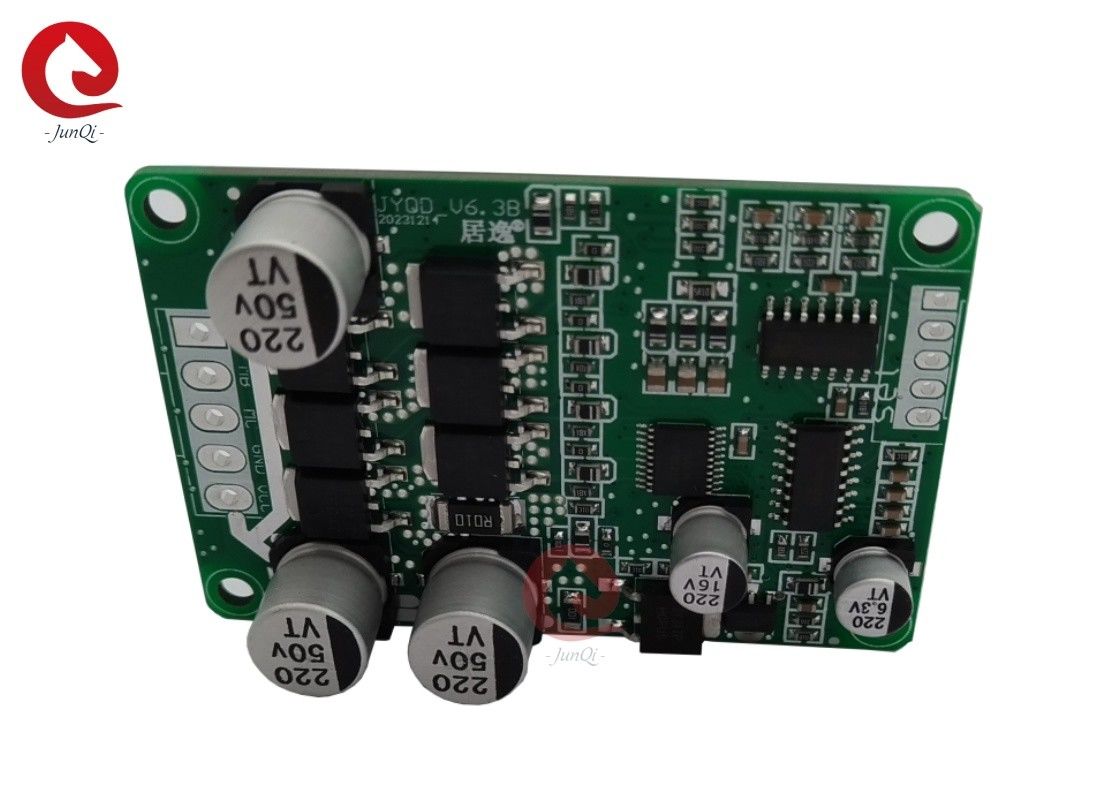

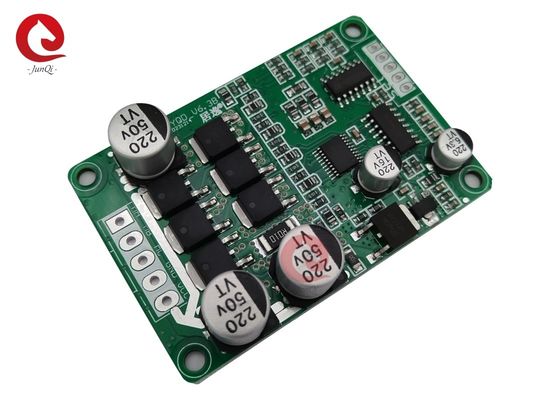

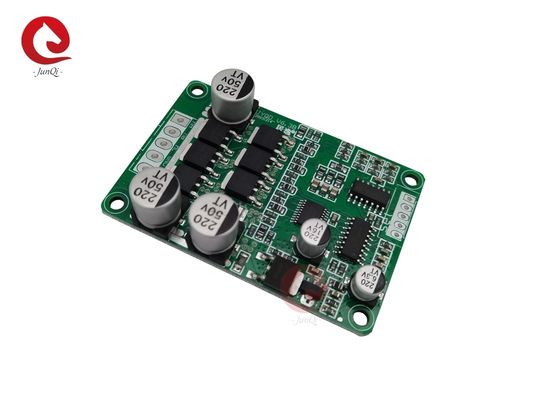

3 پاژ DC 7-48V Brushless موتور راننده هیئت مدیره 10A کنترل کننده سرعت موتور بدون سنسور با کنترل PWM

3 پاژ DC 7-48V Brushless موتور راننده هیئت مدیره 10A کنترل کننده سرعت موتور بدون سنسور با کنترل PWM

پارامترهای هیئت راننده:

یادداشت های درخواست:

1تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده صفحه راننده که مشخص شده است فراتر نرود.
2. این هیئت مدیره برای موتور بدون سنسور بدون برش 3 فاز استفاده می شود ، اما به طور مستقیم برای تمام موتورهای بدون سنسور بدون برش 3 فاز مناسب نیست. اگر اثر رانندگی خوب نباشد (مانند شروع جیتر ،عقب رفتن* جریان کار موتور بدون بار بیش از حد بزرگ است، سرعت پایدار نیست، بهره وری کم است و نمی تواند با بار شروع شود.) مشتریان می توانند مقاومت و ظرفیت هیئت مدیره را تنظیم کنند.
با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی
3.JYQD_V6.3B هیئت مدیره برهنه هیئت مدیره، قدرت محرک کمتر از 100W موتور نیازی به دفع گرما نیست، نیاز به تضمین تهویه طبیعی دارد.
4اتصال پورت خروجی 5 ولت در صفحه راننده به تجهیزات الکتریکی خارجی ممنوع است.آن را تنها مناسب برای اتصال پتانسیومترهای خارجی و سوئیچ به این تخته برای تنظیم سرعت و عقب.
5. سیگنال روی صفحه راننده JYQD_V6.3B سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5mA است.

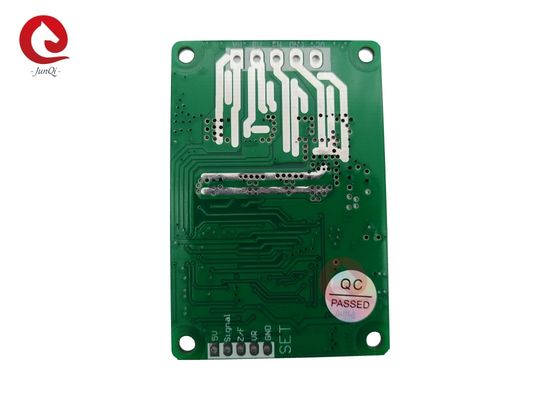

نمودار سیم کشی و توصیف پورت ها:

1. کنترل بندر
GND استفاده می شود برای کنترل داخلی صفحه راننده
پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V تنظیم سرعت، تنظیم سرعت خطی از پایین به بالا. تنظیم سرعت PWM باید با هیئت مدیره زمین شود.
Z/F پورت های کنترل جهت چرخش. اتصال 5V یا بدون اتصال در یک جهت، اتصال GND به جهت دیگر.
سیگنال: پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت
5 ولت ️ ولتاژ خروجی داخلی صفحه راننده، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و کار عقب.

2. پورت برق
P+/VCC ️ DC +
P-/GND DC -
م.ک. ٫ فاز موتور C
MB ️ مرحله موتور B
MA ️ مرحله موتور A

3لطفاً توجه کنید که سیم فاز موتور و سیم هال خیلی طولانی نباشند. اگر سیم خیلی طولانی باشد باعث تداخل سیگنال می شود.
4فاصله پورت کنترل: 2.54mm، فاصله پورت قدرت:3.96 میلی متر
5توجه به عایق بین راننده MOSFET و حرارتی یا صفحه نصب.

V6.3B ابعاد تخته غواصی ((ملی متر):
