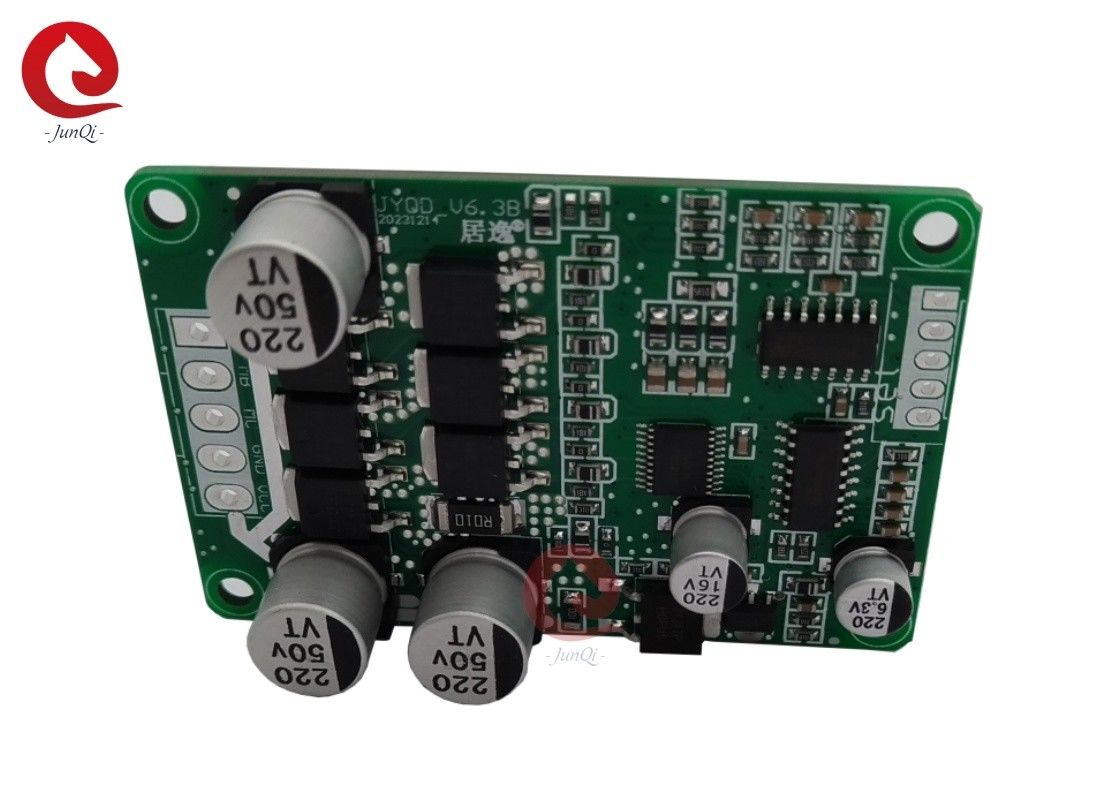

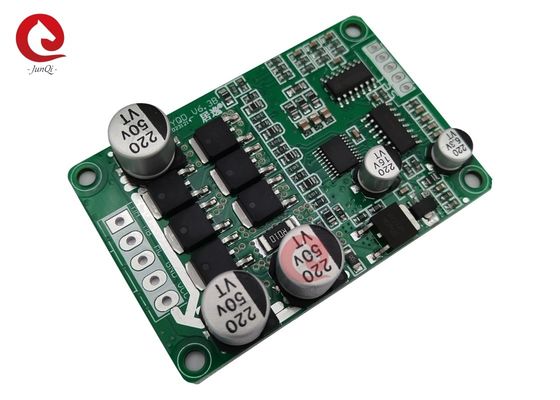

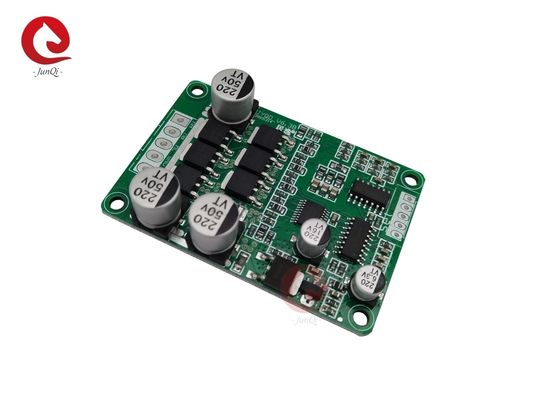

3 فاز DC 7-48V Brushless Motor Driver Board 10A کنترل کننده سرعت موتور بدون سنسور با کنترل PWM

برد درایور موتور بدون برس 7-48 ولت DC سه فاز، 10 آمپر، کنترل سرعت موتور بدون سنسور با کنترل PWM

پارامترهای برد درایور:

یادداشت های کاربردی:

1. تأیید کنید که ولتاژ و پارامترهای توان موتور از محدوده برد درایور مشخص شده تجاوز نمی کند.
2. این برد درایور برای موتورهای بدون برس سه فاز بدون سنسور استفاده می شود، اما مستقیماً برای همه موتورهای بدون برس سه فاز بدون سنسور مناسب نیست. اگر اثر رانندگی خوب نیست (مانند لرزش شروع، معکوس شدن، جریان کار بدون بار موتور خیلی زیاد است، سرعت پایدار نیست، راندمان کم است و نمی تواند با بار شروع به کار کند.) مشتریان می توانند مقاومت و خازن برد درایور را تنظیم کنند.
با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی
3. برد درایور JYQD_V6.3B یک برد خالی است، درایو موتور زیر 100 وات نیازی به اتلاف حرارت اجباری ندارد، باید تهویه مناسب را تضمین کند.
4. اتصال پورت خروجی 5 ولت روی برد درایور به تجهیزات الکتریکی خارجی ممنوع است. فقط برای اتصال پتانسیومترها و سوئیچ های خارجی به این برد برای تنظیم سرعت و معکوس کردن مناسب است.
5. سیگنال روی برد درایور JYQD_V6.3B سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5 میلی آمپر است.

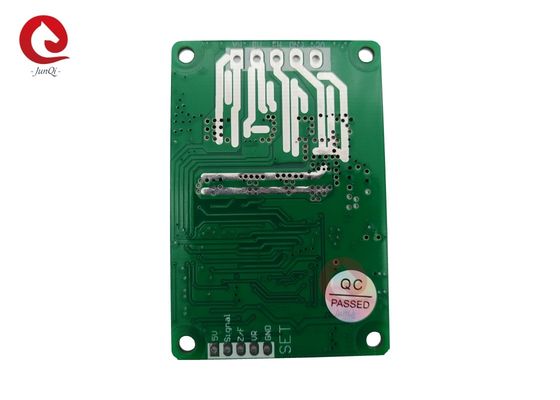

نمودار سیم کشی و توضیحات پورت:

1. پورت کنترل
GND — برای کنترل داخلی برد درایور استفاده می شود
VR — پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V، تنظیم سرعت خطی از کم به زیاد. تنظیم سرعت PWM باید با برد درایور زمین شود.
Z/F — پورت های کنترل جهت چرخش. اتصال 5 ولت یا عدم اتصال در یک جهت، اتصال GND به جهت دیگر.
Signal — پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت
5V — ولتاژ خروجی داخلی برد درایور، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و عملکرد معکوس.

2. پورت برق
P+/VCC — DC +
P-/GND — DC -
MC — فاز C موتور
MB — فاز B موتور
MA — فاز A موتور

3. لطفاً توجه داشته باشید که سیم فاز موتور و سیم Hall نباید خیلی بلند باشند. اگر سیم خیلی بلند باشد، باعث تداخل سیگنال می شود.
4. فاصله پورت کنترل: 2.54 میلی متر، فاصله پورت برق: 3.96 میلی متر.
5. به عایق بین MOSFET درایور و هیت سینک یا صفحه نصب توجه کنید.

 ابعاد برد V6.3B (میلی متر):
