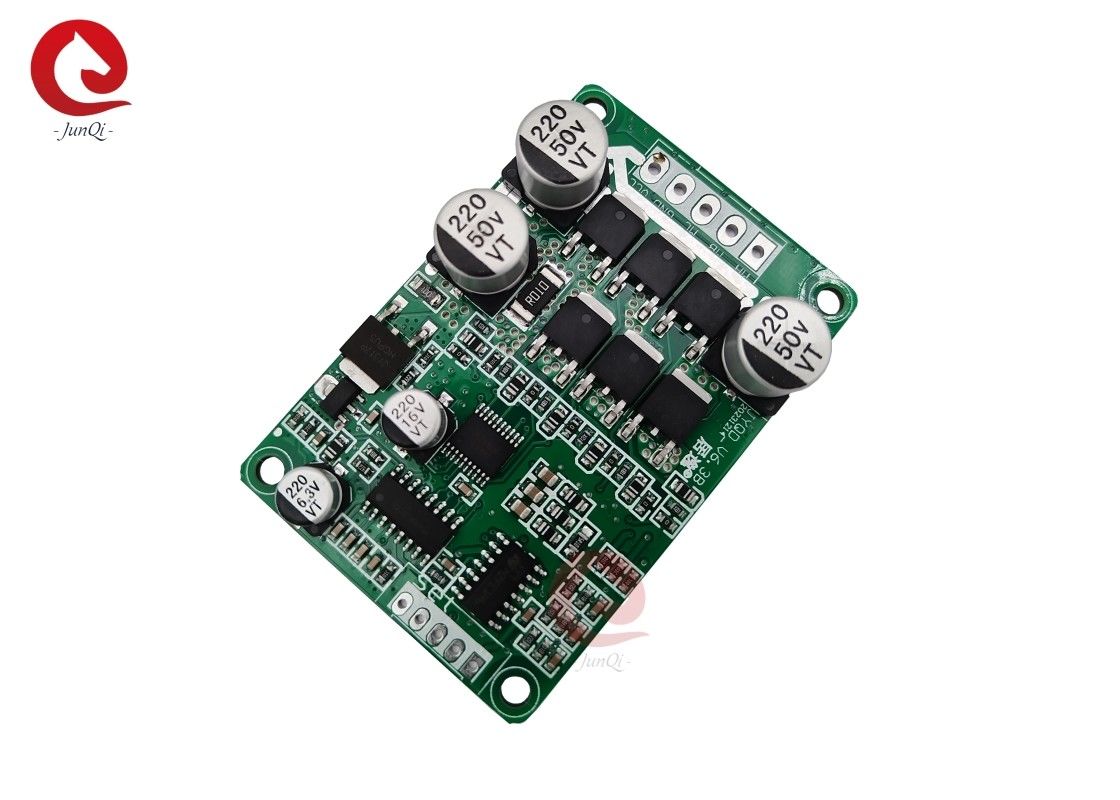

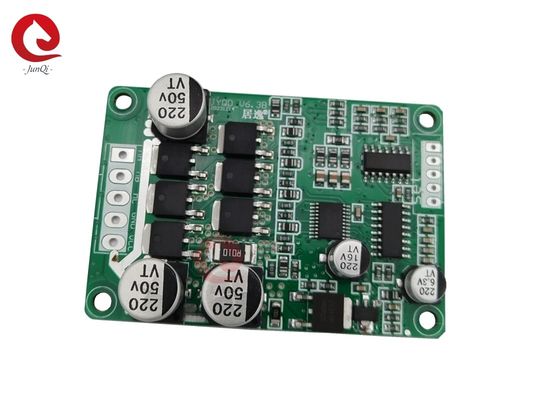

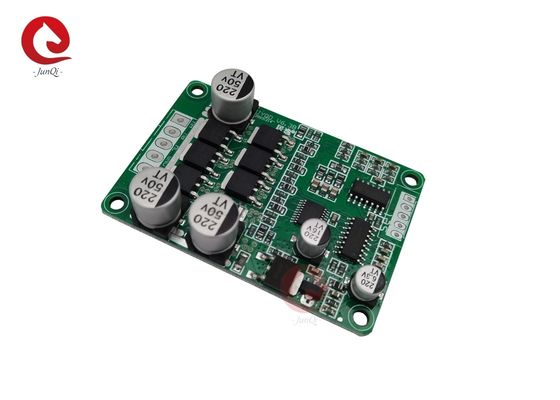

DC7-48V Brushless Motor Drive Board JYQD_V6.3B برای موتور BLDC بدون سنسور سه فاز

برد درایو موتور براشلس DC7-48V JYQD_V6.3B برای موتور BLDC بدون سنسور 3 فاز

توضیحات:

نمودار سیم کشی و شرح پورت:

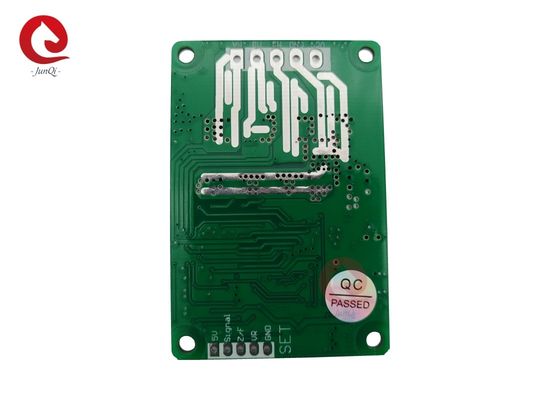

1. پورت کنترل

GND — برای کنترل داخلی برد درایور استفاده می شود

VR — پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V، تنظیم سرعت خطی از کم به زیاد. تنظیم سرعت PWM باید با برد درایور زمین شود.

Z/F — پورت های کنترل جهت چرخش. اتصال 5 ولت یا عدم اتصال در یک جهت، اتصال GND به جهت دیگر.

Signal — پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت

5V — ولتاژ خروجی داخلی برد درایور، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و عملکرد معکوس.

2. پورت برق

P+/VCC — DC +

P-/GND — DC -

MC — فاز C موتور

MB — فاز B موتور

MA — فاز A موتور

3. لطفاً توجه داشته باشید که سیم فاز موتور و سیم Hall نباید خیلی بلند باشند. اگر سیم خیلی بلند باشد، تداخل سیگنال ایجاد می شود.

4. فاصله پورت کنترل: 2.54 میلی متر، فاصله پورت برق: 3.96 میلی متر.

5. به عایق بین MOSFET درایور و هیت سینک یا صفحه نصب توجه کنید.

 یادداشت های کاربردی:

1. تأیید کنید که ولتاژ و پارامترهای توان موتور از محدوده برد درایور مشخص شده تجاوز نمی کند.

2. این برد درایور برای موتور بدون سنسور براشلس 3 فاز استفاده می شود، اما مستقیماً برای همه موتورهای بدون سنسور براشلس 3 فاز مناسب نیست. اگر اثر رانندگی خوب نیست (مانند لرزش شروع، معکوس کردن، جریان کار بدون بار موتور خیلی زیاد است، سرعت پایدار نیست، راندمان کم است و نمی تواند با بار شروع به کار کند.) مشتریان می توانند مقاومت و ظرفیت برد درایور را با توجه به وضعیت واقعی تنظیم کنند تا به بهترین اثر رانندگی دست یابند.

3. برد درایو JYQD_V6.3B برد برهنه است، موتور با توان کمتر از 100 وات نیازی به اتلاف حرارت اجباری ندارد، باید تهویه مناسب را تضمین کند.

4. اتصال پورت خروجی 5 ولت روی برد درایور به تجهیزات الکتریکی خارجی ممنوع است. فقط برای اتصال پتانسیومترها و سوئیچ های خارجی به این برد برای تنظیم سرعت و معکوس کردن مناسب است.

5. سیگنال روی برد درایور JYQD_V6.3B سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5 میلی آمپر است.

ابعاد برد درایو (میلی متر):
