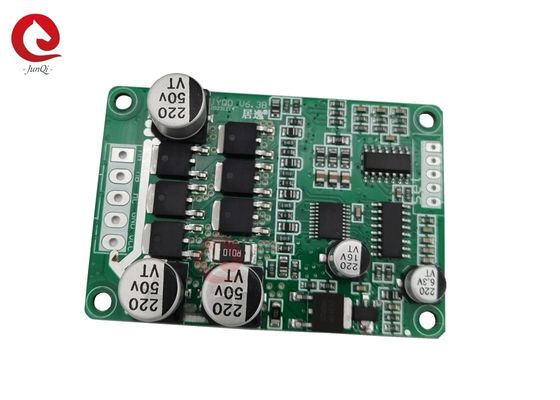

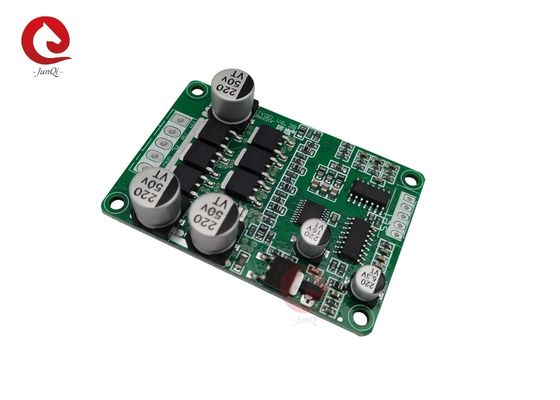

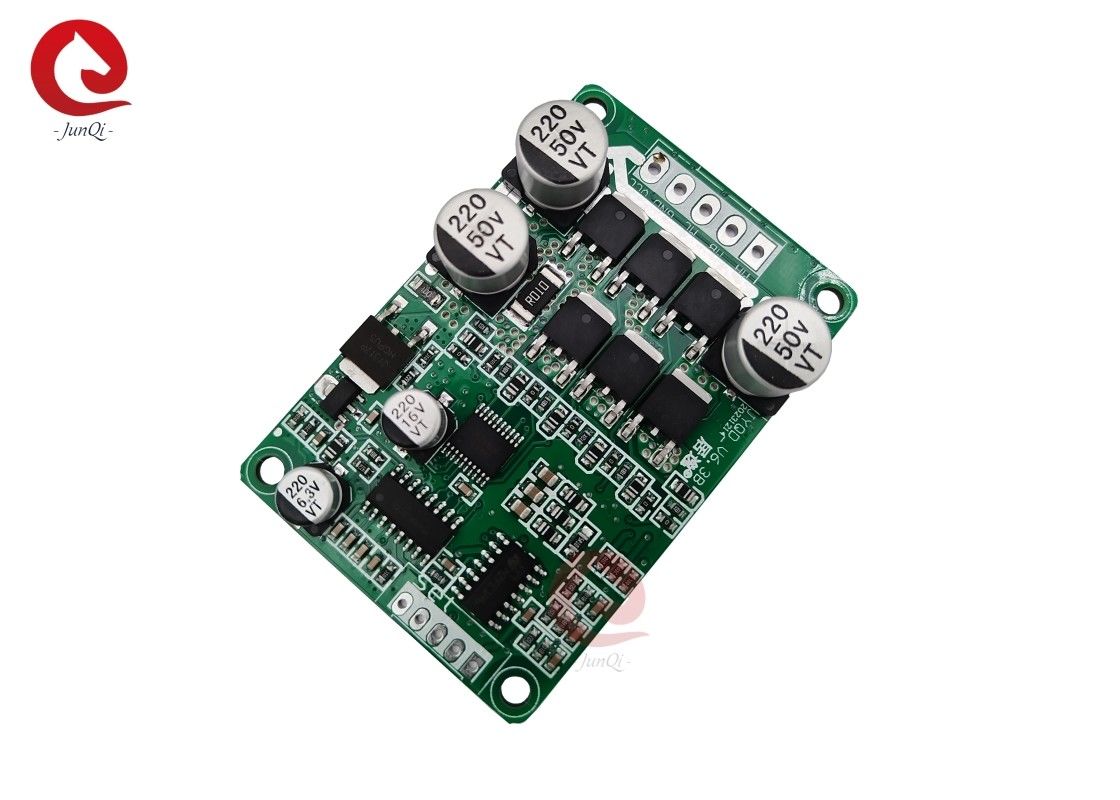

DC7-48V Brushless Motor Drive Board JYQD_V6.3B برای موتور BLDC بدون سنسور سه فاز

DC7-48V Brushless Motor Drive Board JYQD_V6.3B برای موتور BLDC بدون سنسور سه فاز

توضیحات:

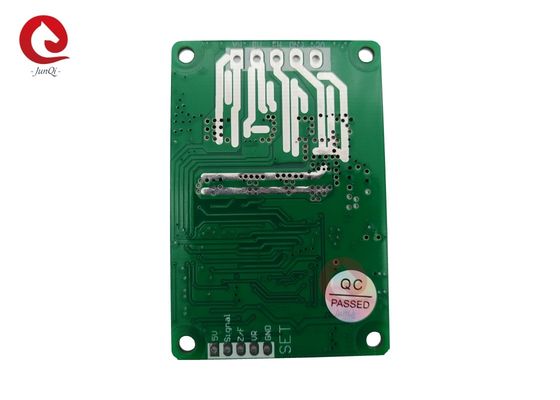

نمودار سیم کشی و توصیف پورت:

1. کنترل بندر

GND استفاده می شود برای کنترل داخلی صفحه راننده

پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V تنظیم سرعت، تنظیم سرعت خطی از پایین به بالا. تنظیم سرعت PWM باید با هیئت مدیره زمین شود.

Z/F پورت های کنترل جهت چرخش. اتصال 5V یا بدون اتصال در یک جهت، اتصال GND به جهت دیگر.

سیگنال: پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت

5 ولت ️ ولتاژ خروجی داخلی صفحه راننده، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و کار عقب.

2. پورت برق

P+/VCC ️ DC +

P-/GND DC -

م.ک. ٫ فاز موتور C

MB ️ مرحله موتور B

MA ️ مرحله موتور A

3لطفاً توجه کنید که سیم فاز موتور و سیم هال خیلی طولانی نباشند. اگر سیم خیلی طولانی باشد باعث تداخل سیگنال می شود.

4فاصله پورت کنترل: 2.54mm، فاصله پورت قدرت:3.96 میلی متر

5توجه به عایق بین راننده MOSFET و حرارتی یا صفحه نصب.

یادداشت های درخواست:

1تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده صفحه راننده که مشخص شده است فراتر نرود.

2. این هیئت مدیره برای موتور بدون سنسور بدون برش 3 فاز استفاده می شود ، اما به طور مستقیم برای تمام موتورهای بدون سنسور بدون برش 3 فاز مناسب نیست. اگر اثر رانندگی خوب نباشد (مانند شروع جیتر ،عقب رفتنجریان کار موتور بدون بار بیش از حد بزرگ است، سرعت پایدار نیست، کارایی پایین است و نمی تواند با بار شروع شود.) مشتریان می توانند مقاومت و ظرفیت هیئت مدیره را با توجه به وضعیت واقعی تنظیم کنند تا بهترین اثر رانندگی را به دست آورند.

3.JYQD_V6.3B هیئت مدیره برهنه هیئت مدیره، قدرت محرک کمتر از 100W موتور نیازی به دفع گرما نیست، نیاز به تضمین تهویه طبیعی دارد.

4اتصال پورت خروجی 5 ولت در صفحه راننده به تجهیزات الکتریکی خارجی ممنوع است.آن را تنها مناسب برای اتصال پتانسیومترهای خارجی و سوئیچ به این تخته برای تنظیم سرعت و عقب.

5. سیگنال روی صفحه راننده JYQD_V6.3B سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5mA است.

اندازه تخته راننده ((ملی متر):
