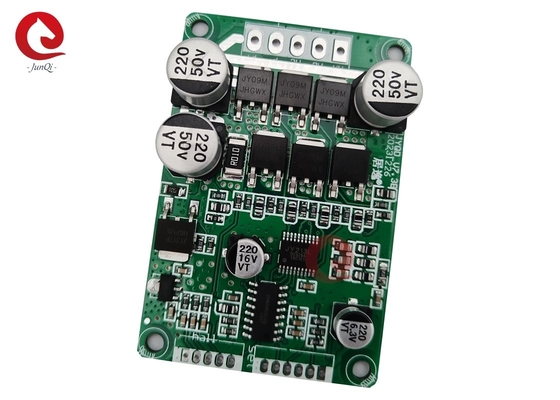

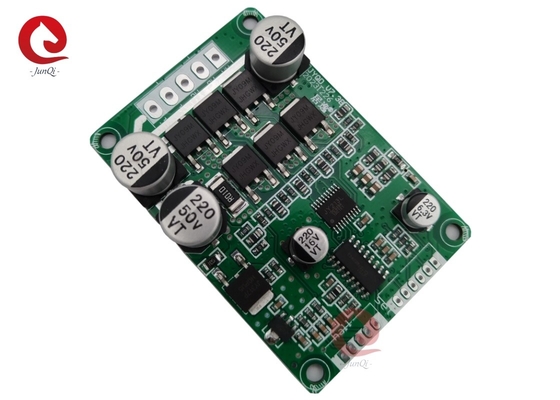

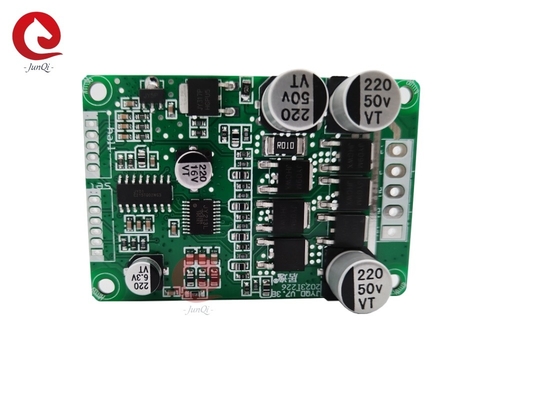

JYQD_V7.3B سنسورهای هال موتور BLDC ولتاژ 7 تا 48 ولت حداکثر جریان 10 آمپر توان درایو کمتر از 200 وات

JYQD_V7.3B ولتاژ 7 تا 48 ولت، حداکثر جریان 10 آمپر، توان درایو کمتر از 200 وات، سنسورهای Hall، موتور BLDC

توضیحات:

یادداشت های کاربردی:

1. تأیید کنید که ولتاژ و پارامترهای توان موتور نمی توانند از محدوده مشخص شده توسط برد درایور تجاوز کنند.

2. این برد درایور برای موتورهای DC بدون جاروبک Hall 120 درجه مناسب است. همه توالی های خط تولید کنندگان با توالی های خط برد درایور مطابقت ندارند. مشتریان می توانند توالی خط Hall یا توالی خط سه فاز موتور را با توجه به وضعیت واقعی تنظیم کنند. به بهترین اثر رانندگی دست یابید.

3. برد درایور JYQD_V7.3B یک برد خالی است، موتور با توان کمتر از 100 وات نیازی به اتلاف حرارت اجباری ندارد، باید تهویه مناسب را تضمین کند.

4. اتصال پورت خروجی 5 ولت روی برد درایور به تجهیزات الکتریکی خارجی ممنوع است. فقط برای اتصال پتانسیومترها و سوئیچ های خارجی به این برد برای تنظیم سرعت و معکوس کردن مناسب است.

5. سیگنال روی برد درایور JYQD_V7.3B سیگنال خروجی پالس سرعت موتور است و جریان خروجی کمتر از 5 میلی آمپر است.

نمودار اتصال سیم کشی:

توضیحات پورت ها:

1. پورت سنسور HALL
GND — قطب منفی Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — قطب مثبت Hall

2. پورت کنترل
GND — برای کنترل داخلی برد درایور استفاده می شود
VR — پورت کنترل سرعت. تنظیم سرعت ولتاژ آنالوگ 0V-5V، تنظیم سرعت خطی از کم به زیاد. تنظیم سرعت PWM باید با برد درایور زمین شود.
Z/F — پورت های کنترل جهت چرخش. تنظیم سرعت ولتاژ آنالوگ 0V-5V، تنظیم سرعت خطی از کم به زیاد. تنظیم سرعت PWM باید با برد درایور زمین شود.
Signal — پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت
EL — کنترل پورت فعال سازی. برای اجازه عملکرد، 5 ولت را وصل کنید، برای ممنوعیت عملکرد، GND را وصل کنید.
5V — ولتاژ خروجی داخلی برد درایور، پتانسیومتر یا سوئیچ خارجی برای تنظیم سرعت و عملکرد معکوس.

3. پورت برق
P+ — DC +
P- — DC -
MC — فاز C موتور
MB — فاز B موتور
MA — فاز A موتور

4. لطفاً توجه داشته باشید که سیم فاز موتور و سیم Hall نباید خیلی بلند باشند. اگر سیم خیلی بلند باشد، باعث تداخل سیگنال می شود.

5. فاصله پورت پورت کنترل و پورت برق به ترتیب 2.0 میلی متر و 3.96 میلی متر است.

6. هنگام اضافه کردن هیت سینک یا قرار دادن آنها، به عایق بندی برد درایور توجه کنید.

ابعاد (میلی متر):
