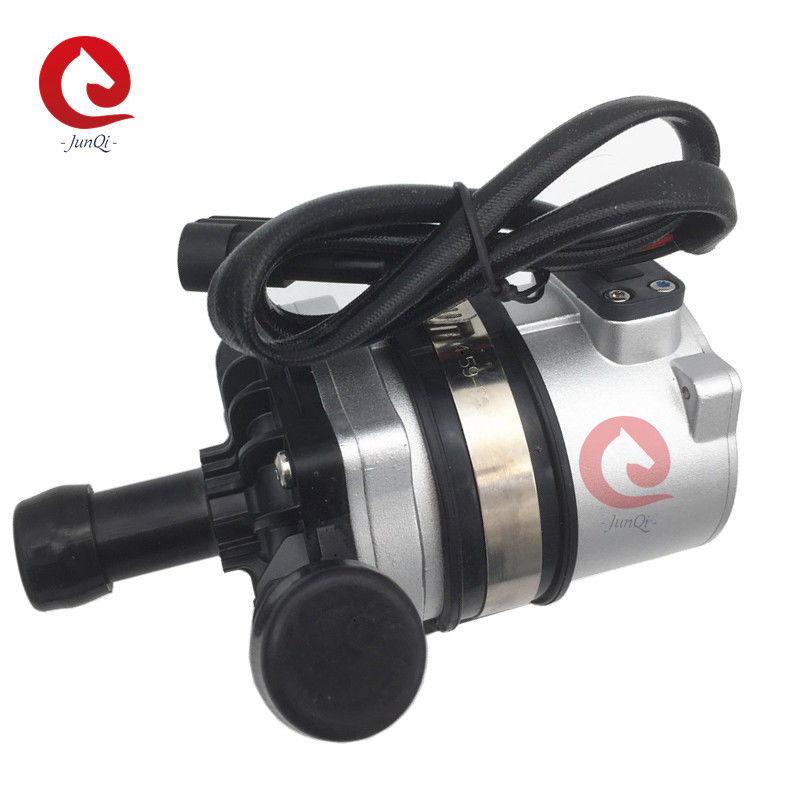

پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی

پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی

  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی
پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی
جزئیات محصول:
محل منبع: چین
نام تجاری: junqi
گواهی: IS9001, TS16949,CE
شماره مدل: OWP-BL93-301
پرداخت:
مقدار حداقل تعداد سفارش: 5 مجموعه
قیمت: Negotialbe
جزئیات بسته بندی: مناسب برای صادرات
زمان تحویل: بر اساس سفارش ،
شرایط پرداخت: T / T ، Western Union ، پی پال
قابلیت ارائه: 1000SET / ماه
مخاطب
توضیحات محصول جزئیات
مدل: OWP-BL93-301 مواد: آلیاژ آلومینیوم
ولتاژ: 24vdc قدرت: 100W
نرخ جریان امتیاز: 1800L / H ، حداکثر سر: 9M
کاربرد: اتوبوس هیبریدی ، وسایل نقلیه الکتریکی طریقه استفاده: خنک کننده
برجسته:

پمپ آب DC بدون جاروبک 30LPM

,

پمپ آب DC بدون برس بدون خنک کننده باتری

,

چرخه های گرمایش پمپ DC بدون برس 24 ولت

24V 30LPM پمپ آب DC بدون برس بدون استفاده از چرخه های خنک کننده و گرمایش کمکی





افزایش/گردش/فرکانس متغیر/کم سر و صدا/پمپ محافظ/کنترل PWM/بازخورد خطا





پمپ آب OWP-BL93-301 100W BLDC با کنترل PWM و تشخیص خطا پمپ خنک کننده ، پمپ گلیکول ، پمپ آب bldc

برنامه های کاربردی
به طور گسترده در اتوبوس های هیبریدی ، خودروهای سواری هیبریدی ، وسایل نقلیه برقی ، قطارها و کشتی ها و سایر سیستم های گردش خون گرمایش و سرمایش استفاده می شود.

ویژگی ها
transmission انتقال نیروی مغناطیسی (ساختار پمپ سپر) پمپ گریز از مرکز
motor موتور DC بدون برس بدون راندمان ، مصرف برق کم ، راندمان بالا ، عمر طولانی.
◆ با طیف وسیعی از درجه حرارت عملکرد
speed کنترل سرعت سیگنال PWM
◆ با کنترل جریان ثابت
protection حفاظت از قطبیت معکوس
protection حفاظت از دویدن خشک
◆ بیش از ولتاژ ، بیش از حفاظت فعلی
◆ اضافه بار ، حفاظت بیش از حد دما

description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS+GF
پروانه: PPS+GF
حفره سپر: PPS+GF
آستین شفت: مواد کامپوزیت رزین کربن
شفت: شفت فولادی ضد زنگ
محفظه آهنربایی: کپسول پلاستیکی نایلونی
حلقه مهر و موم: EPDM

device دستگاه رانندگی (شامل موتور)
الکترومغناطیس رانندگی: آهنربای کپسولی پلاستیکی نایلونی
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: بدنه آلومینیومی ریخته گری با سندبلاست و درمان آغشته سازی

براکت: فولادی با روکش پودری
حلقه براکت: فولاد ضد زنگ US 304+ حلقه لاستیکی میرایی
ضد آب بر اساس استاندارد IP68 (en60529)
مدل اتصال دهنده: AMP282106-1 (مطابقت پلاگین AMP282088-1)
قطر نازل: 22.4 میلی متر (قطر داخلی: 16 میلی متر)

مشخصات مدل
OWP-BL93-301 (24VDC)
آموزش نصب
پمپ های سری OWP-BL93-300 پمپ های گریز از مرکز هستند که نیاز به پر کردن از قبل دارند ،
پمپ در پایین ترین حالت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ ، پمپ را از قبل پر کرده است.
1: پمپ نباید خشک کار کند ، اگرچه می تواند 30 ثانیه خشک شود (پس از 30 ثانیه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین سایش به شافت و آستین شافت را افزایش می دهد.

2: از لوله با قطر توصیه شده که ورودی پمپ را متصل می کند ، استفاده کنید ، اگر از ورودی پمپ شلنگ با قطر کوچکتر استفاده می کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از خط لوله به راحتی وارد پمپ می شود ، باعث تخریب عملکرد پمپ می شود. ، و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(به فلش درگاه خروجی مراجعه کنید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، پورت خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن هوا (گیر افتادن هوا در پروانه) ، درگاه خروجی پمپ آب باید عمودی یا در بالای پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی (یا بدون آرنج در 20 سانتی متر) نصب شود تا هوا به راحتی تخلیه شود ، لوله خروجی نباید کمتر از 90 درجه استفاده شود
آرنج (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.
پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 0
درجه حرارت پارامتر
دمای متوسط ​​مایع: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا 185 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا +85 ℃ (-40 ° F تا +185 ° F) رطوبت ≤ 90
دمای ذخیره سازی: -40 ℃ تا +70 ℃ (-40 ° F تا +158 ° F) (تا 100 ℃ ، اما عمر مفید را کوتاه می کند)
فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت)
عمر مفید بر اساس ولتاژ نامی و دمای محیط 36 ℃ (86 درجه فارنهایت) بیش از 20000 ساعت است.
محدوده ولتاژ
پمپ آب 12 ولت ، محدوده قابل اجرا 9 ولت - 16 ولت
پمپ آب 24 ولت ، محدوده قابل اجرا 18 ولت - 30 ولت
اگرچه می توان از موتور در محدوده وسیعی از ولتاژ و دما استفاده کرد ، اما ولتاژ و دما بیش از حد یا بسیار کم بر عمر مفید موتور تأثیر می گذارد ، اما پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.

مایع متوسط: آب خالص ، مخلوط مایع (آب زیر 60 درصد گلیکول)


پارامتر الکتریکی

ولتاژ کاری

(VDC)

قدرت نامی

(W)

جریان درجه بندی شده

(L/H)

ابعاد

(میلی متر)

وزن

(گرم)

18-30V (24V)

100 وات Q = 1800L/HH = 9M 148*90*132 1.12 کیلوگرم









مدل اتصال دهنده و خواص الکتریکی مربوطه (شکل 3 را ببینید):

AMP282106-1 1 (سیاه) 2 (زرد) 3 (آبی) 4 (سیاه)
(مطابقت پلاگین
AMP282109-1)
GND بازخورد خطا PWM +24 ولت







پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 1
شخصیت PWM
پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 2



چرخه ی وظیفه شرح نکته:
1: خطای اندازه گیری چرخه وظیفه PWM 2
2: ولتاژ PWM: 24VDC/12VDC (همان ولتاژ پمپ)
فرکانس: 50-1000 کیلوهرتز
3: وظیفه توقف توصیه شده PWM: 10
4: 0٪ وظیفه توصیه به عنوان قطع PWM
0 ≤ وظیفه 10 حالت توقف
11 ≤ وظیفه 55 حداقل سرعت دویدن
56 ≤ وظیفه ≤ 90 حالت PWM
(محدوده کنترل سرعت خطی)
91 ≤ وظیفه 100٪ حداکثر سرعت در حال اجرا


پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 3
توجهات
1. دمای محیط کار: -40 ℃ -85 ℃ ، باید سعی کنید از کاتالیزورهای نزدیک به سه عنصر ، سیستم لوله تخلیه گاز و موتور در حین نصب اجتناب کنید ، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید ، گرد و غبار برای کاهش عمر مفید است
5. به خلوص آب توجه کنید ، از گیرکردن و مسدود شدن پروانه خودداری کنید تا عمر مفید پمپ کاهش یابد
پارامتر عملکرد
پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 4

  • بعد خارجی
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 5
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 6
  • پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 7



برچسب های محصول:پمپ آب برقی سنگین  پمپ آب موتور برقی

پمپ های DC بدون برس DC بدون سرمایش 24V 30LPM برای چرخه های گرمایش کمکی 8
