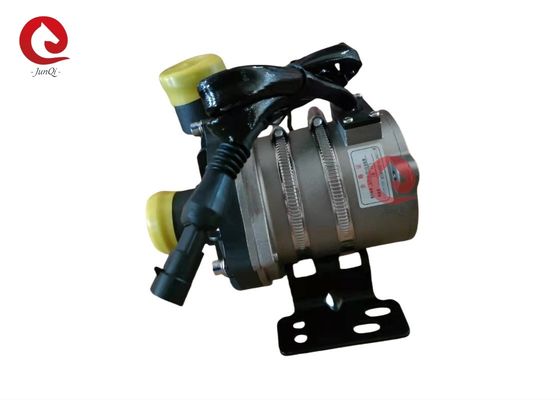

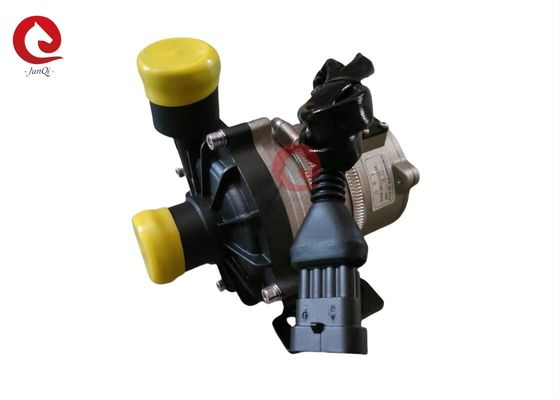

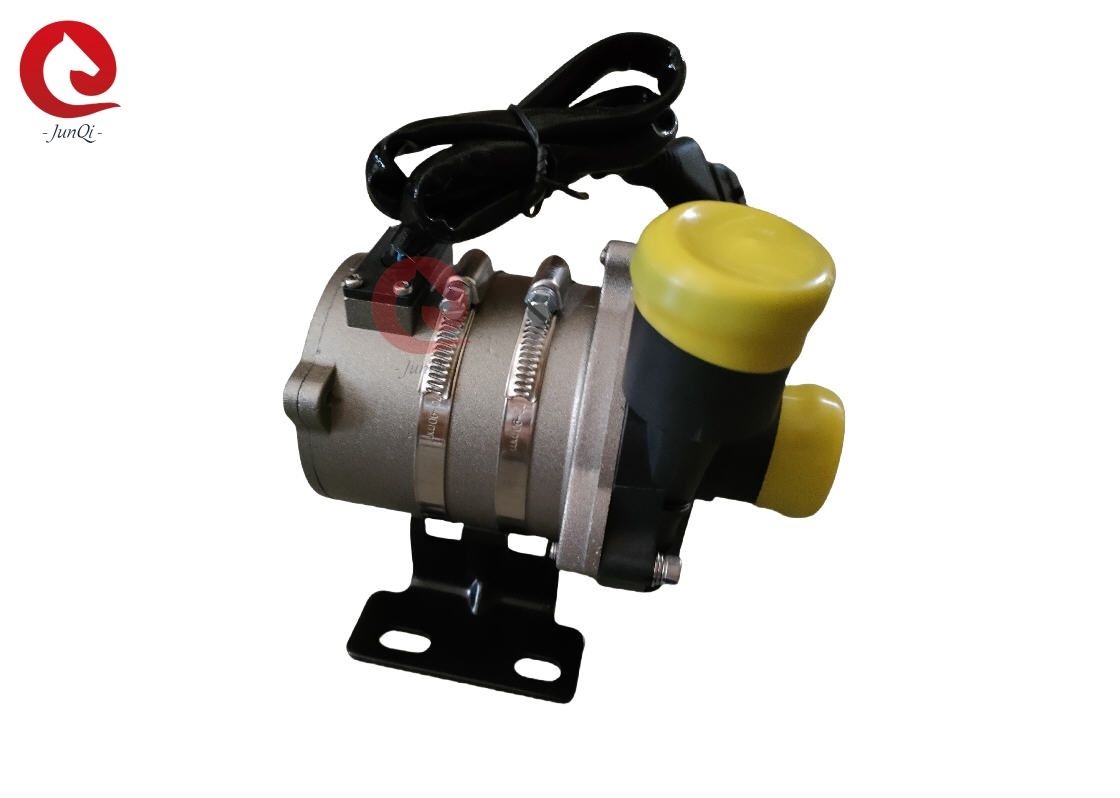

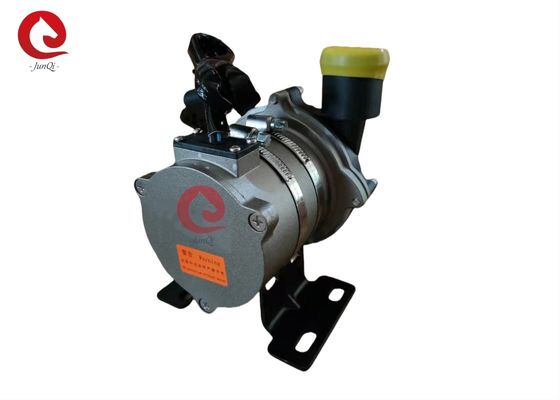

JP200-1 پمپ آب DC بدون برس
نرخ جریان بالا 50 ~ 120L / M، سر پایین 2 ~ 12M، با کنترل PWM، پمپ آب بدون برس 12V DC
کاربرد:
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های شخصی هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گرمایش و
سیستم گردش خون خنک کننده
ویژگی ها:
★پمپ سانتریفیوژ
★ انتقال نیروی مغناطیسی
★ موتور DC بدون برس با کارایی بالا، مصرف انرژی پایین، کارایی بالا، مدت زمان طولانی
زندگی.
★با طیف گسترده ای از دمای عملیاتی
★ کنترل سرعت سیگنال PWM ((اختیاری)
★خروجی سیگنال تشخیصی ((اختیاری)
★ حالت ارتباط ((اختیاری)
★با کنترل جریان ثابت
★حمايت قطب معکوس
★حمايت از خشکي
★حمايت از ولتاژ بالا، محافظت از جریان بالا
★از حد زیادی بارگیری، بیش از حد حفاظت از دمای
★ جریان بزرگ 50 ~ 120LPM
★ سر پایین 2 ~ 12m
جدول پارامترهای فنی:
| نه، نه |
|
پارامترهای فنی |
|
1
|
مایع متوسط |
50٪ محلول آبی گلیکول ((ترجیح داده می شود نوع ارگانیک را انتخاب کنید، اندازه دانه ۰35،ppm ۰٫۱g/L) |
|
2
|
دمای متوسط شدید |
-40°C تا 120°C |
|
3
|
دمای متوسط عادی |
10°C تا 90°C |
|
4
|
دمای ذخیره سازی |
-50°C تا 90°C |
|
5
|
افراطي |
-40°C تا 105°C |
|
6
|
محدوده نرخ جریان |
50 لیتری/دقیقه ~ 120 لیتری/دقیقه |
|
7
|
محدوده سر |
2m ~ 12m ((21kPa ~ 115kPa) |
|
8
|
ولتاژ نامی |
DC12V / DC24V |
|
9
|
محدوده ولتاژ |
DC9 ~ 16V / DC18 ~ 32V |
|
10
|
قدرت |
≤300W |
|
11
|
نوع ارتباطات و کنترل |
CAN/PWM یا ON/OFF |
|
12
|
سطح حفاظت |
IP68 |
|
13
|
وزن |
≤1.5kg ((بدون براکت) |
|
14
|
سر و صدا |
≤60dB ((A)) ((به شکل 5.2 مراجعه کنید) |
|
15
|
زندگی خدمت |
>20000 ساعت |
|
16
|
OD ورودی/خرید |
φ38 |
|
17
|
نوع سیم سرب |
با بدن پمپ یا سیم های سربی با کانکتورها ادغام شده است |
|
18
|
عملکرد حفاظت |
حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد / کم، حفاظت از درجه حرارت بیش از حد، حفاظت از روتر قفل شده، حفاظت از خشک شدن، حفاظت از قطب معکوس. |
2نصب مکانیکی
2.1 پمپ می تواند عمودی یا افقی نصب شود (شکل 1 را ببینید)
عمودي، پورت خروجي بايد بالا باشه
2.2 به منظور جلوگیری از خشک شدن (هوا در موتور گیر می کند) ، پورت خروجی پمپ آب باید
عمودی یا در قسمت بالای چرخ دار باشد (شکل 1 را ببینید)
2.3 لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر)
به راحتی تخلیه می شود، لوله خروجی نباید کمتر از 90 درجه از آرنج استفاده شود (شکل 2 را ببینید).
2.4 نمی تواند از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه های بزرگ به عنوان مایع استفاده کند
متوسط
رابط های الکتریکی:
3.1توصیه کنتاکتورهای ارتباطی PWM/CAN و پورت پین
تولید:اتصال TE(توصیه می کنم)
مدل کانکتور:AMP282106-1
مدل پلاگین تطبیق یافته:AMP282088-1
3.2 اتصال دهنده های غیر توصیه شده:
برای استفاده از پمپ آب با سیم سرب، JUNQI بین المللی می تواند جایگزین کانکتور
یا اتصال 2pin برای سرعت ثابت (در / خاموش) ، اتصال 3pin با بازخورد
عملکرد (یا برنامه ارتباطی PWM 3pin) ، لطفا با ما برای جزئیات درخواست خود تماس بگیرید.
شاخص های عملکرد:
4.1 منحنی عملکرد:
4.2. صدا
شرایط آزمایش سر و صدا:
1دمای اتاق آزمایش: 23 درجه سانتیگراد
2سرعت آب: حداکثر سرعت
3میزان جریان: حداکثر جریان
نتیجه آزمایش: ≤60dB ((A) ، حداکثر مقدار آزمایش را انتخاب کنید
موقعیت اندازه گیری آزمایش سر و صدا به شکل زیر.
4.3 ارتباط CAN:
لطفاً هنگام انتخاب طرح، با ما ارتباط برقرار کنید و توافق نامه توصیه را دریافت کنید!4.4 PWM
ارتباطات ((توصیه)
4.4.1 رابط پمپ آب تعریف پورت پین ((شکل ۳، شکل ۴)
1. لطفا یک فیوز در مدار منبع برق پمپ آب اضافه کنید برای قطع منبع برق در هنگام ظاهر شکست.
2. اجتناب از پمپ آب پوشیده یا مسدود و تحت تاثیر دستگاه های اطراف گرمایش. فضای نصب برای نگهداری و جایگزینی عملیاتی مناسب است.
3- دمای محیط کار: -40°C - 120°C، باید سعی کنید از نزدیک شدن به کاتالیزرهای سه عنصر، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید.اطمینان از دمای محیط کار
4موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح پایین آب باشد تا عمر پمپ را افزایش دهد.
5. توجه به خلوص آب، اجتناب از جام و چرخدار مسدود به کاهش عمر پمپ
6.لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
