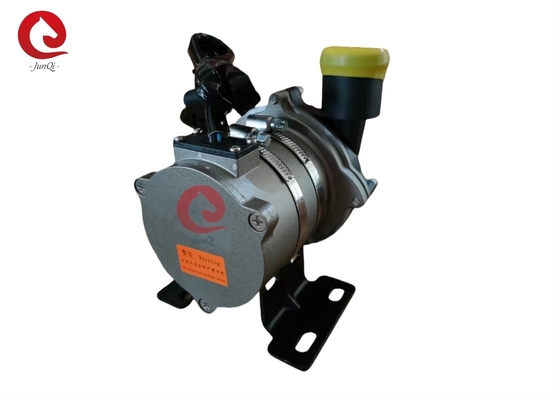

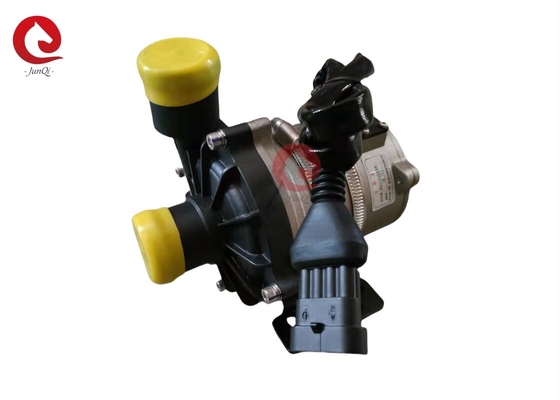

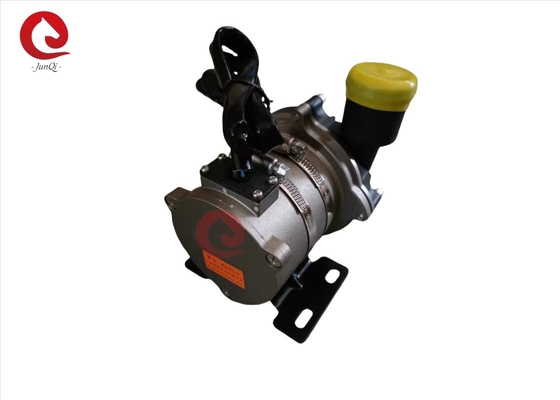

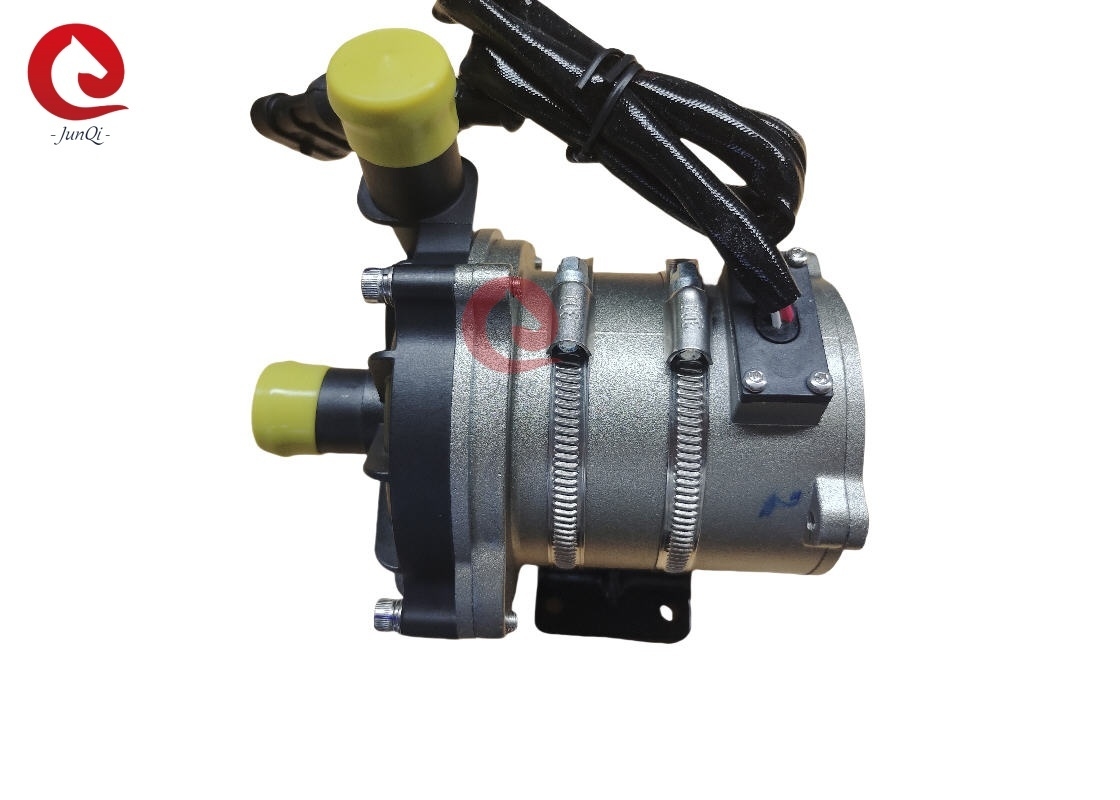

پمپ آب DC بدون جاروبک JP200-1
پمپ آب برقی 12 ولتی 24 ولتی برای سیستم های خنک کننده اتوبوس انرژی جدید / کامیون، با عملکرد بازخورد Can BUS، PWM Fauilt
کاربرد:
به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر گرمایش ها استفاده می شود.
سیستم گردش خون خنک کننده
امکانات:
★ پمپ گریز از مرکز
★ انتقال نیروی مغناطیسی
★ موتور DC بدون جاروبک با راندمان بالا، مصرف برق کم، راندمان بالا، خدمات طولانی
زندگی
★ با دمای عملیاتی طیف گسترده ای
★ کنترل سرعت سیگنال PWM (اختیاری)
★ خروجی سیگنال تشخیصی (اختیاری)
★ حالت ارتباط (اختیاری)
★ با کنترل جریان ثابت
★ حفاظت از قطبیت معکوس
★ حفاظت در حال اجرا خشک
★ بیش از ولتاژ، بیش از حفاظت جریان
★ اضافه بار، حفاظت از دمای بیش از حد
★ جریان بزرگ 50~120LPM
★ پایین سر 2 ~ 12 متر
جدول پارامترهای فنی:
| خیر |
|
پارامترهای فنی |
|
1
|
مایع متوسط |
محلول آبی گلیکول 50% (ترجیحا نوع ارگانیک، اندازه دانه≯0.35، ppm≯0.1g/L را انتخاب کنید) |
|
2
|
دمای متوسط شدید |
-40℃~120℃ |
|
3
|
دمای متوسط معمولی |
10 ~ 90 ℃ |
|
4
|
دمای ذخیره سازی |
-50℃~90℃ |
|
5
|
مفرط |
-40℃~105℃ |
|
6
|
محدوده نرخ جریان |
50 لیتر در دقیقه ~ 120 لیتر در دقیقه |
|
7
|
محدوده سر |
2m~12m (21kPa~115kPa) |
|
8
|
ولتاژ محاسبه شده |
DC12V /DC24V |
|
9
|
محدوده ولتاژ |
DC9~16V /DC18~32V |
|
10
|
قدرت |
≤300 وات |
|
11
|
نوع ارتباط و کنترل |
CAN/PWM یا ON/Off |
|
12
|
سطح حفاظت |
IP68 |
|
13
|
وزن |
≤1.5 کیلوگرم (بدون براکت) |
|
14
|
سر و صدا |
≤60dB(A) (شکل 5.2 را ببینید) |
|
15
|
عمر خدمات |
＞20000 ساعت |
|
16
|
OD ورودی/خروجی |
φ38 |
|
17
|
نوع سیم سربی |
ادغام شده با بدنه پمپ یا سیم های سرب با کانکتور |
|
18
|
عملکرد حفاظتی |
حفاظت از جریان بیش از حد، محافظت در برابر ولتاژ بیش از حد/پایین، حفاظت از دمای بیش از حد، محافظ روتور قفل شده، حفاظت در برابر خشکی، حفاظت از قطبیت معکوس. |
2. نصب مکانیکی
2.1 پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب
به صورت عمودی، درگاه خروجی باید به سمت بالا باشد.
2.2 برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، درگاه خروجی پمپ آب باید
عمودی یا در قسمت بالایی پروانه باشد.(شکل 1 را ببینید)
2.3 لوله متصل باید به صورت عمودی نصب شود (یا بدون زانو در 20 سانتی متر) برای ایجاد هوا
به راحتی تخلیه می شود، لوله خروجی نباید کمتر از زانویی 90 درجه استفاده شود (شکل 2 را ببینید).
2.4 نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان مایع استفاده کرد
متوسط .
رابط های الکتریکی:
3.1 توضیحات کانکتورهای ارتباطی PWM/CAN و پورت پین را توصیه کنید:
ساخت:اتصال TE(توصیه)
مدل اتصال دهنده:AMP282106-1
مدل دوشاخه همسان:AMP282088-1
3.2 اتصالات غیر توصیه شده:
برای استفاده از پمپ آب با سیم های سربی، JUNQI International می تواند کانکتور را جایگزین کند
به عنوان درخواست مشتری نوعیا کانکتور 2 پین برای سرعت ثابت (روشن/خاموش)، کانکتور 3 پین با بازخورد
عملکرد (یا برنامه ارتباطی 3 پین PWM)، لطفاً برای جزئیات درخواست خود با ما تماس بگیرید.
شاخص های عملکرد:
4.1 منحنی عملکرد:
4.2.سر و صدا
شرایط تست نویز:
1. دمای اتاق آزمایش: 23 درجه سانتیگراد،
2. سرعت آب: حداکثر سرعت
3. نرخ جریان: حداکثر جریان
نتیجه آزمایش: ≤60dB(A)، حداکثر مقدار تست را انتخاب کنید
موقعیت اندازه گیری تست نویز مطابق شکل زیر.
4.3 ارتباط CAN:
لطفاً در هنگام انتخاب طرح ارتباط برقرار کنید و موافقت نامه پیشنهادی را دریافت کنید! 4.4 PWM
ارتباط (توصیه)
4.4.1 تعریف درگاه پین رابط پمپ آب (شکل 3، شکل 4)
1. لطفاً یک فیوز در مدار منبع تغذیه پمپ آب اضافه کنید تا در صورت بروز خرابی، منبع تغذیه قطع شود.
2. از پوشاندن یا مسدود شدن پمپ آب و تحت تأثیر گرمایش دستگاه های اطراف خودداری کنید.فضای نصب برای عملیات تعمیر و نگهداری و تعویض مناسب است.
3. دمای محیط کار: -40 ℃--120 ℃، باید سعی کنید از نزدیک به کاتالیزور سه عنصری، سیستم لوله تخلیه گاز و موتور در طول نصب جلوگیری کنید، از دمای محیط کار اطمینان حاصل کنید.
4. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح آب پایین باشد تا عمر مفید پمپ افزایش یابد.
5. توجه به خلوص آب، جلوگیری از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ
6. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
