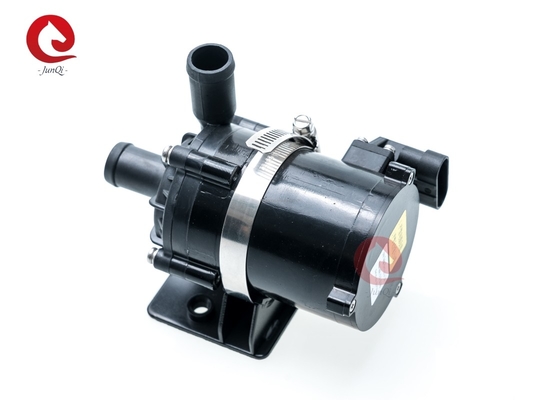

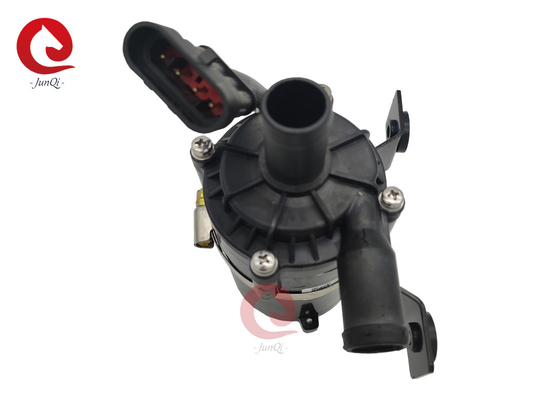

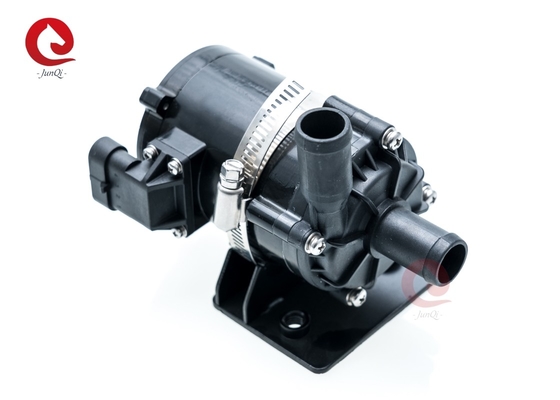

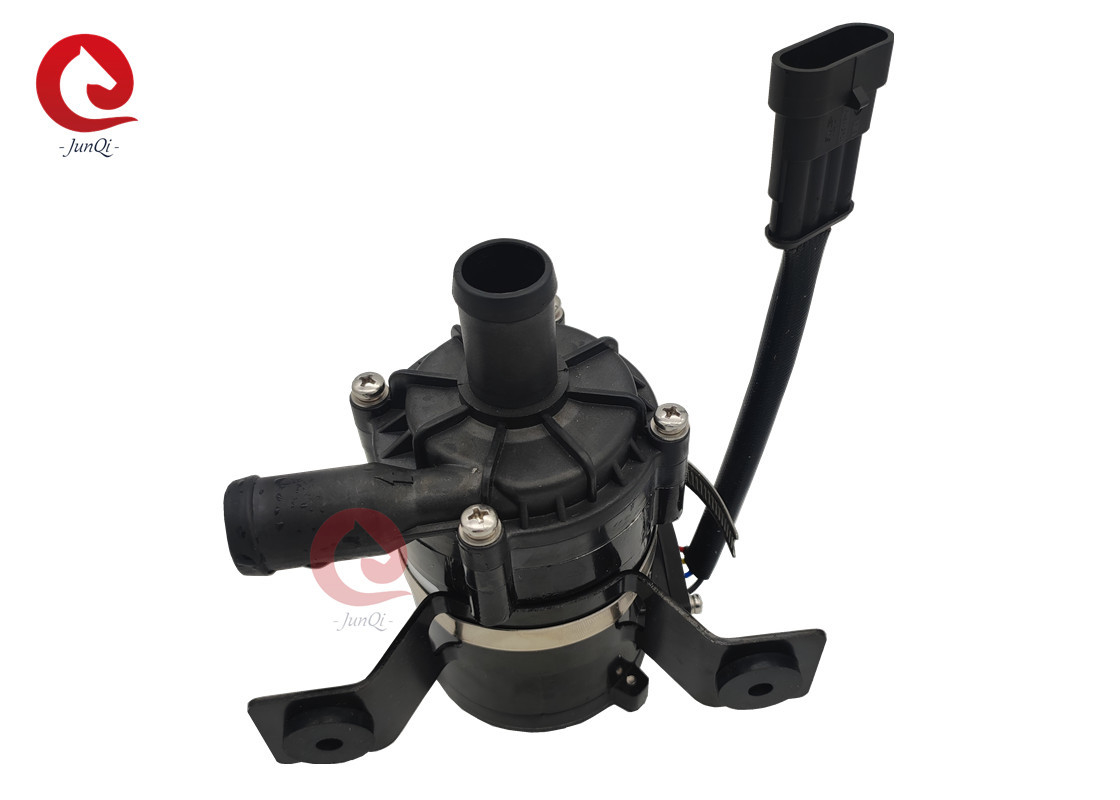

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید
24V 80W Brushless DC Water Pump For New Energy Automotive Cooling Cycle
پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید
جزئیات محصول:
محل منبع: چین
نام تجاری: junqi
گواهی: IS9001, TS16949,CE
شماره مدل: DKB80
پرداخت:
مقدار حداقل تعداد سفارش: 5 ست
قیمت: Negotialbe
جزئیات بسته بندی: مناسب برای صادرات
زمان تحویل: بر اساس سفارش،
شرایط پرداخت: T/T، Western Union، PayPal
قابلیت ارائه: 1000SET/ماه
مخاطب
توضیحات محصول جزئیات
مدل: سری DKB80 مواد: آلیاژ آلومینیوم
ولتاژ: 24VDC /12VDC قدرت: 80 وات
نرخ جریان نامی: 1800 لیتر در ساعت مکس سر: 10 متر
کاربرد: اتوبوس هیبریدی، خودروهای برقی تئوری: پمپ سانتریفیوژ
استفاده: خنک کننده
برجسته:

پمپ آب DC بدون برس خودرو 80 وات

,

پمپ آب DC بدون برس خودرو 24 ولت

,

پمپ DC بدون جاروبک چرخه خنک کننده خودرو

پمپ آب DC خودرو بدون جاروبک 24 ولتی 80 واتی برای چرخه خنک کننده جدید Enery خودرو







♣ ویژگی ها

♦ پمپ گریز از مرکز تک مرحله ای

♦ انتقال نیروی مغناطیسی (ساختار پمپ محافظ)

♦ موتور DC بدون جاروبک با راندمان بالا، مصرف برق کم، راندمان بالا، عمر طولانی.

♦ با دمای عملیاتی طیف گسترده ای

♦ کنترل سرعت سیگنال PWM (بازخورد سیگنال PG اختیاری)

♦ با کنترل جریان ثابت

♦ حفاظت از قطبیت معکوس

♦ حفاظت از دویدن خشک

♦ حفاظت بیش از ولتاژ، بیش از جریان

♦ حفاظت از اضافه بار، بیش از حد دما

♦ قطعات الکترونیکی درجه خودرو



♣ توضیحات فنی (قطعات در تماس با مایع)

محفظه سر پمپ: PPS+GF

پروانه: PPS+GF

حفره محافظ: PPS+GF

بلبرینگ شفت: مواد کامپوزیت رزین کربن + واشر سرامیکی زیرکونیا

شفت: شفت توخالی از فولاد ضد زنگ

روتور: بسته بندی نایلون تزریقی

حلقه مهر و موم: EPDM



♣ دستگاه رانندگی (شامل موتور)

آهنربای الکتریکی درایو: آهنربا+ تزریق نایلون بسته بندی شده است

پیچ و مهره: فولاد ضد زنگ SUS 304

موتور محرک: موتور بدون جاروبک

قاب سیم موتور: PPA+GF (سفید)

محفظه پمپ: آلیاژ آلومینیوم

براکت: فولاد ضد زنگ SUS 304

حلقه براکت: فولاد ضد زنگ US 304 + حلقه لاستیکی میرایی

ضد آب بر اساس رتبه IP67 (en60529)

رابط: 3 پین یا 4 پین (با بازخورد سیگنال PG)

قطر نازل: 22.6 میلی متر (قطر داخلی: 16 میلی متر)



♣ مشخصات مدل

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)



با پسوند مدل براکت نصب: SR (به عنوان مثال:DKB80-12ASR)

با پسوند مدل پین بازخورد سیگنال PG: PG (به عنوان مثال:DKB80-12APG)



♣ آموزش نصب

پمپ های سری DKB80 پمپ های گریز از مرکز هستند که نیاز به پر شده از قبل دارند.

پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا پمپ را قبل از روشن شدن از قبل پر می کند.



1: پمپ نباید به صورت خشک کار کند، حتی اگر می تواند به مدت 30 ثانیه به صورت خشک کار کند (پس از 30 ثانیه کارکرد خشک، به طور خودکار متوقف می شود)، اجرای خشک باعث ایجاد صدا می شود، همچنین ساییدگی شفت و آستین شفت را افزایش می دهد.



2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی پمپ شلنگی با قطر کمتر استفاده می کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، عملکرد پمپ را تخریب می کند. و همچنین حباب های هوا به پمپ آسیب می زند.



3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد ​​(به فلش روی درگاه خروجی مراجعه کنید).



4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.



5: برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد.(شکل 1 را ببینید)



6: لوله متصل باید به صورت عمودی (یا بدون زانو در 20 سانتی متر) نصب شود تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از 90 درجه استفاده شود.

آرنج (شکل 2 را ببینید).



7: از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه درشت به عنوان محیط مایع استفاده نکنید.

1~2

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید 1



♣ پارامتر دما

دمای مایع متوسط: -40 تا +120 درجه سانتیگراد (-40 درجه فارنهایت تا + 248 درجه فارنهایت)

دمای محیط کار: -40 ℃ تا +100 ℃ (-40 درجه فارنهایت تا +212 درجه فارنهایت)

دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)

(تا 100 ℃، اما عمر مفید را کوتاه می کند)



♣ فشار سیستم

-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).

عمر سرویس بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) بیش از 20000 ساعت است.





♣ پارامتر الکتریکی

ولتاژ کاری (VDC) توان نامی (W) حداکثر جریان (L/H) حداکثر سر (M) وزن (گرم)
9V-16V (12V) 80 وات 1800 لیتر در ساعت 10 میلیون 750 گرم
18-30 ولت (24 ولت) 80 وات 1800 لیتر در ساعت 10 میلیون 750 گرم


♣ مدل اتصال و پین

3 کانکتور پین   پین 1 پین 2 پین 3
  174357-2 +12V/+24VDC PWM GND
4 کانکتور پین   B+ (4) SWP (3) NWP (2) GND (1)
مدل کانکتور همسان 7283-7449-30 +12V/+24VDC PWM بازخورد سیگنال GND

3 pin 4 pin.jpg



♣ اندازه سیم را توصیه کنید (بر اساس 3٪ افت ولتاژ)

ضخامت سیم حداکثر طول سیم
  12 ولت 24 ولت
1.5 میلی متر مربع --- 16 متر
2.5 میلی متر مربع 6.3 متر 25 متر
3 میلی متر مربع 8 متر 31 متر
4 میلی متر مربع 10 متر 40 متر


♣ توجه

1. دمای محیط کار: -40 ℃--120 ℃، باید سعی کنید از نزدیک به کاتالیزور سه عنصری، سیستم لوله تخلیه گاز و موتور در طول نصب جلوگیری کنید، از دمای محیط کار اطمینان حاصل کنید.

2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح پایین آب باشد تا عمر مفید پمپ افزایش یابد.

3. به منظور کاهش مقاومت در برابر آب، باید تا حد امکان برای کاهش تعداد زانویی در لوله کشی در نصب، از عدم وجود زانویی در فاصله 20 سانتی متری پمپ اطمینان حاصل شود.

4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است

5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه جلوگیری کنید تا عمر مفید پمپ کاهش یابد.



♣ نمودار منحنی

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید 3

♣ابعاد کلی

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید 4

♣ ساختار پمپ

پمپ آب DC بدون برس 24 ولتی 80 واتی برای چرخه خنک کننده خودرو با انرژی جدید 5





♣ برنامه های کاربردی:



برای HEV (خودروهای الکتریکی هیبریدی)، EV (وسایل نقلیه الکتریکی)، قطارها، کشتی‌ها و سایر سیستم‌های گردش گرمایش و گردش خنک‌کننده اعمال شود.
