| محل منبع: | چانگژو، چین |
| نام تجاری: | Junqi |
| گواهی: | CE, RoHs, REACH |
| شماره مدل: | 24CBL30 |
| مقدار حداقل تعداد سفارش: | 10PCS |
|---|---|
| قیمت: | USD6-12/PC Negotialbe |
| جزئیات بسته بندی: | CTN |
| زمان تحویل: | 4 هفته پس از دریافت پرداخت (بر اساس سفارش)، |
| شرایط پرداخت: | T/T، Western Union، PAYPAL |
| قابلیت ارائه: | 10000 مجموعه در ماه |
| نوع: | موتور DC بدون جاروبک | شماره مدل: | 24CBL30 |
|---|---|---|---|
| اندازه قاب: | 24 میلی متر | زاویه جلوه هال: | 120 درجه |
| گشتاور نامی: | 0.006Nm | تعداد لهستانی ها: | 12 |
| تعداد فاز: | 3 | ولتاژ نامی: | 12VDC |
| طول بدن: | 30 میلی متر | سرعت نامی: | 4000 دور در دقیقه |
| استفاده: | صنعتی | شکل: | گرد |
| برجسته کردن: | موتور 12 ولت ربات بدون برس DC,موتور بدون برس 24 میلی متری,موتور بدون برس 24CBL30,24mm Brushless Motor,Brushless Motor 24CBL30 |
||

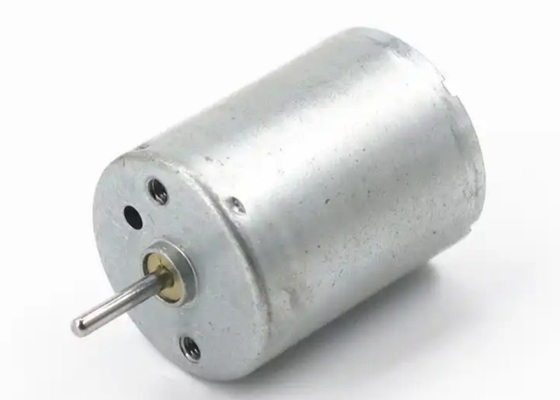

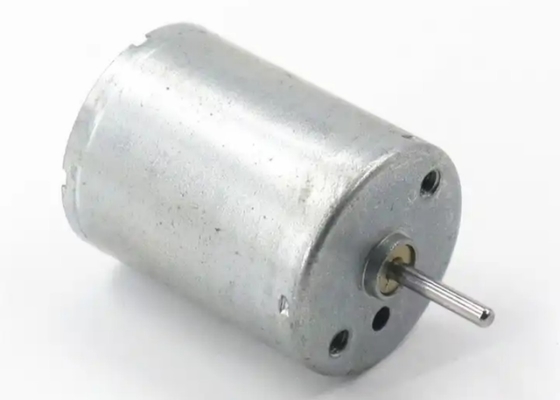

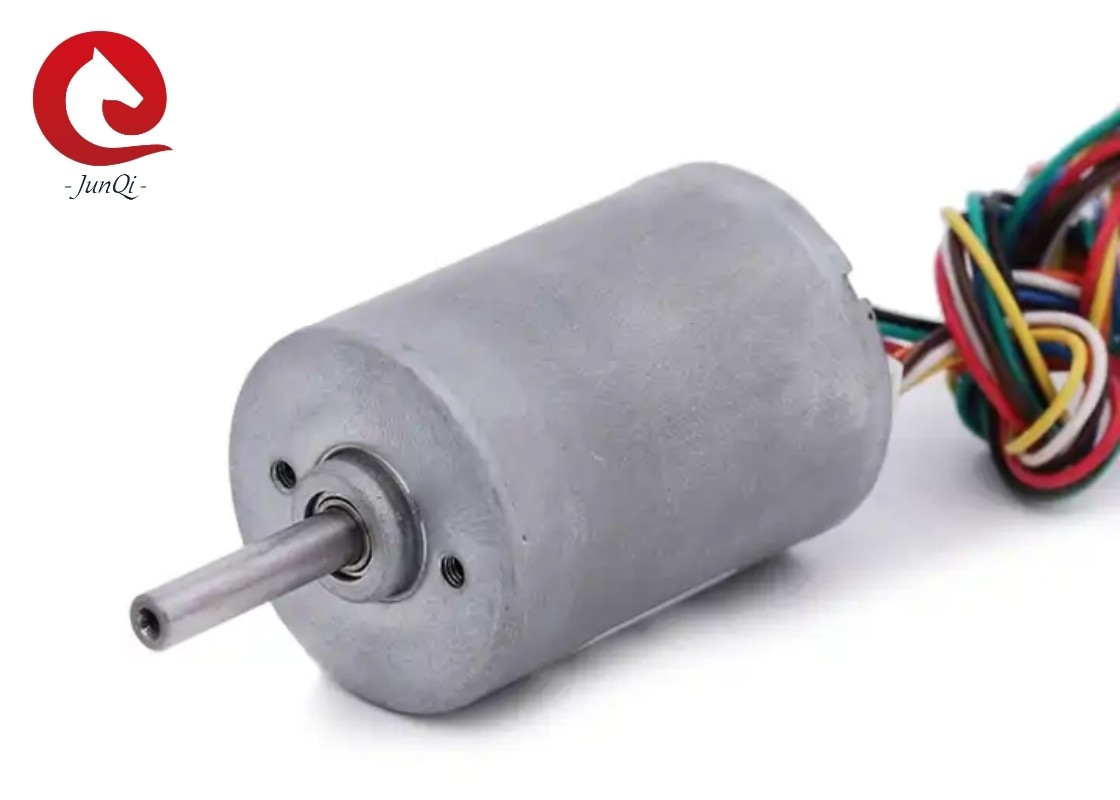

جونچي12 ولت موتور DC بدون برس برای ربات هوشمند، 24 میلی متری موتور بدون برس 24CBL30
جزئیات سریع:
| مدل |
قاب اندازه |
بدن طول (ملی متر) |
رتبه بندی شده ولتاژ (VDC) |
رتبه بندی شده چرخش (Nm) |
رتبه بندی شده جریان (الف) |
رتبه بندی شده سرعت (RPM) |
| 24CBL30 | ۲۴ میلی متر | 30 | 12 | 0.006 | 0.3 | 4000 |
ویژگی ها:
1. محدوده سرعت گسترده، خروجی گشتاور صاف
2. ثبات سرعت عالی
3. جمع و جور و قدرت بالا
4. کارایی بالا و صرفه جویی در انرژی
مشخصات:
| ماده | مشخصات |
| زاویه اثر هال | زاویه الکتریکی 120 درجه |
| شفت تمام شده | 0.025 میلی متر |
| کلاس عایق بندی | ب |
| کلاس حفاظت | IP40 |
| بازی شعاعی ((@ 4N) | 0.025 میلی متر |
| بازی محوری ((@ 4N) | 0.2 میلی متر |
| حداکثر نیروی شعاعی (۱۰ میلی متر از فلنج) | 5N |
| حداکثر نیروی محوری | 2N |
| قدرت دی الکتریک ((برای 1 ثانیه) | 500VAC |
| مقاومت عایق ((min.500VDC) | 100Mohm |
اتصال برق:
| پين شماره | رنگ | اندازه | وظایف |
| 1 | قرمز | UL1430 AWG28 | Vcc Hall +5Vdc تا +24VDC |
| 2 | آبی | سالن A | |
| 3 | سبز | سالن ب | |
| 4 | سفید | سالن ج | |
| 5 | سیاه | سالن GND | |
| 6 | زرد | UL1430 AWG26 | فاز U |
| 7 | قرمز | فاز V | |
| 8 | سیاه | فاز W |
مشخصات الکتريکي:
| ماده | واحد | 24CBL30 |
| تعداد قطب ها | 12 | |
| تعداد فاز | 3 | |
| ولتاژ نامی | VDC | 12 |
| چرخش نامی | N.m | 0.006 |
| سرعت نامی | RPM | 4000 |
| تورک اوج | N.m | 0.017 |
| جریان اوج | A | 0.9 |
| مقاومت خط به خط | اوم ها@20°C | 7.3 |
| محرک خط به خط | mH | 1.7 |
| ثابت تورک | nN.m/A | 0.02 |
| بی وقفه ی روتور | g.cm2 | 2.3 |
| طول موتور | mm | 30.8 |
| وزن | g | 40 |
** یادداشت ها:موتور می تواند طراحی و تولید با درخواست سفارشی!!
اندازه مکانیکی:
![]()
سوالات متداول:
سوال: زمان تحویل سفارشات چقدر طول می کشد؟
ج: زمان تحویل: 4 هفته بعد از دریافت پیش پرداخت
سوال: تضمین تجارت شما چیست؟
A:100٪ حفاظت از کیفیت محصول.
100 درصد از محصول در زمان حمل و نقل محافظت می شود.
100درصد از مبلغی که پرداخت می کنید محافظت می شود.
س: مقدار MOQ چیست؟
جواب: 5PCS سفارش کوچک خوش آمدید.
س: آیا محصولی سفارشی تولید می کنید؟
پاسخ: بله، قبول می کنیم.
سوال: در مورد پس از فروش جدی؟
پاسخ: خدمات پس از فروش 24 ساعت در هفته
س: اگر از محصول شما راضی نیستم، باید چه کنم؟
A: اگر نقص در کیفیت آن وجود دارد، ما می توانیم یکی خوب را برای شما تعویض کنیم.
به طور کلی، این مشکل نادر است.
سوال: مدت پرداخت چیست؟
A: T / T و Paypal بیشتر استفاده می شود، لطفا برای جزئیات با ما تماس بگیرید
سوال: کیفیت محصول شما چقدر است؟
پاسخ: ما کیفیت خوب تولید می کنیم، از کیفیت پایین استفاده نمی کنیم.
