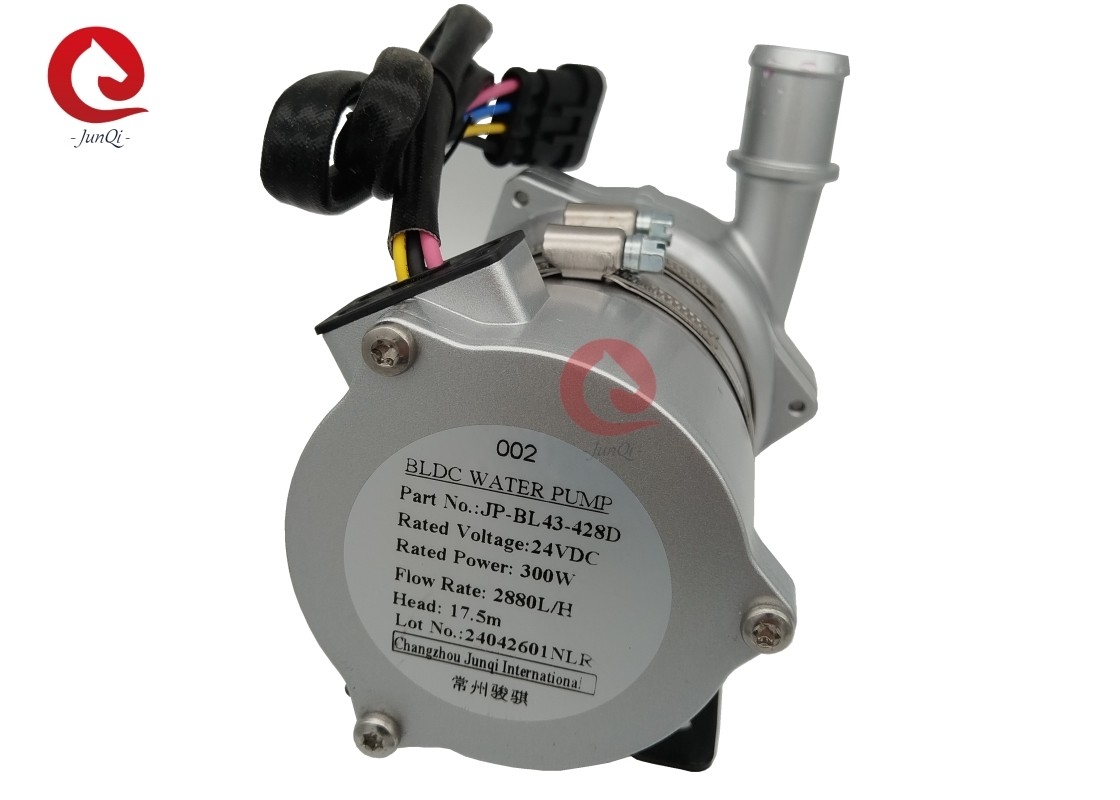

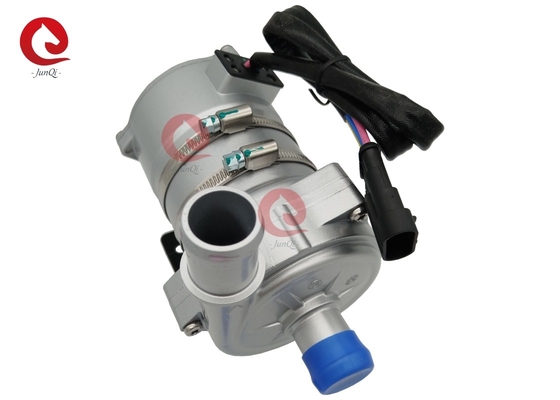

Junqi 24V 300W پمپ آب خنک کننده 17.5m با کنترل PWM و بازخورد خطا

Junqi 24V 300W پمپ آب خنک کننده 17.5m با کنترل PWM و بازخورد خطا

■ کاربردها
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های مسافرتی هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و خنک کننده استفاده می شود.

■ ویژگی ها
◆ پمپ سانتریفیوژ
◆ انتقال نیروی مغناطیسی
◆ موتور DC بدون برس با کارایی بالا، مصرف برق کم، کارایی بالا، عمر طولانی
◆ با طیف گسترده ای از دمای کار
◆ کنترل سرعت سیگنال PWM ((اختیاری)
◆ خروجی سیگنال تشخیصی ((اختیاری)
◆ با کنترل جریان ثابت
◆ حفاظت از قطب معکوس
◆ حفاظت از خشکی
◆ محافظت از ولتاژ بیش از حد و جریان بیش از حد
◆ حمل بیش از حد، محافظت از بیش از حد دمای

■ توضیحات فنی (بخش های مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژ آلومینیوم
محرک: PPS+GF
حفره سپر: PPS+GF
آستین گره: مواد کامپوزیت کاربورندوم
شفت: فولاد ضد زنگ ((3CR14) شفت
محفظه مغناطیسی: کپسول پلاستیکی PPS
حلقه مهر: EPDM



■ آموزش نصب
پمپهای سری OWP-BL43-428D پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخ دار همیشه در مایع غوطه ور شده است، یا پمپ پیش از پر شدن قبل از روشن شدن.

1: پمپ نباید در حالت خشک باشد، حتی اگر بتواند برای 15 دقیقه خشک باشد (پس از 15 دقیقه خشک، به طور خودکار متوقف می شود).همچنین افزایش سایش به شاخه و آستین شاخه.

2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی لوله پمپ قطر کوچکتر استفاده می کنید، به دلیل فشار منفی در پمپ،هواي بيرون راحت تر از طريق لوله وارد پمپ ميشه، باعث کاهش عملکرد پمپ می شود، و همچنین حباب های هوا باعث آسیب به پمپ می شوند.

3: همانطور که از جهت ورودی پمپ دیده می شود، چرخ دار در جهت عقربه ساعت می چرخد (نگاه کنید به پیکان در پورت خروجی).

4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید).

5: برای جلوگیری از خشک شدن (هوا در چرخ دنده گیر می کند) ، دریچه خروجی پمپ آب باید عمودی یا در قسمت بالای چرخ دنده باشد (شکل 1 را ببینید).

6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (نگاه کنید به شکل 2).

7: نمیتونم از آب دریا یا سایر آلودگی های سنگین با گندم های بزرگ به عنوان مایع مایع استفاده کنم


■ پارامتر دمای
دمای متوسط مایع: -40°C تا +85°C (-40°F تا + 185°F)
دمای محیط کاری: -40°C تا +120°C (-40°F تا +248°F)
دمای نگهداری: -40°C تا +70°C (-40°F تا +158°F)
(تا 100 درجه سانتیگراد، اما عمر خدمت را کوتاه می کند)

مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)


■ پارامترهای الکتریکی

■ اتصال پمپ توضیحات:

■ نمودار کنترل PWM:

■ نمودار بازخورد خطا:

■ منحنی عملکرد:

• ابعاد بیرونی
