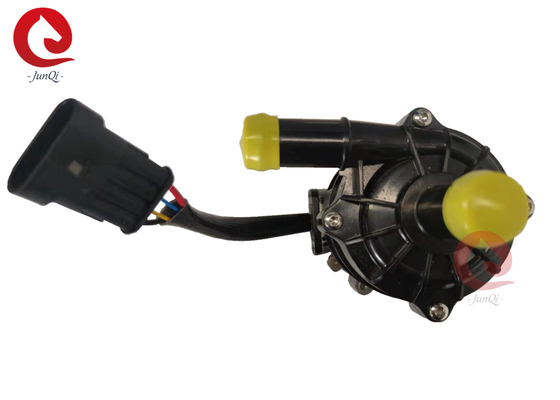

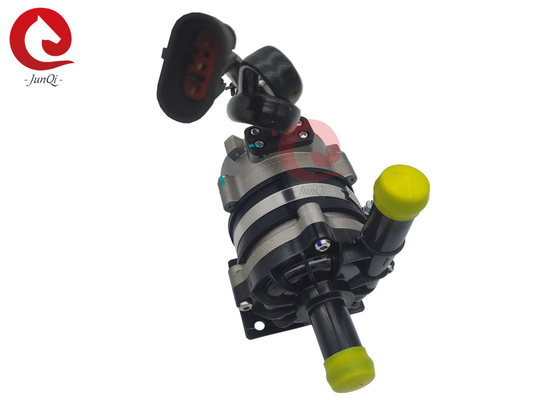

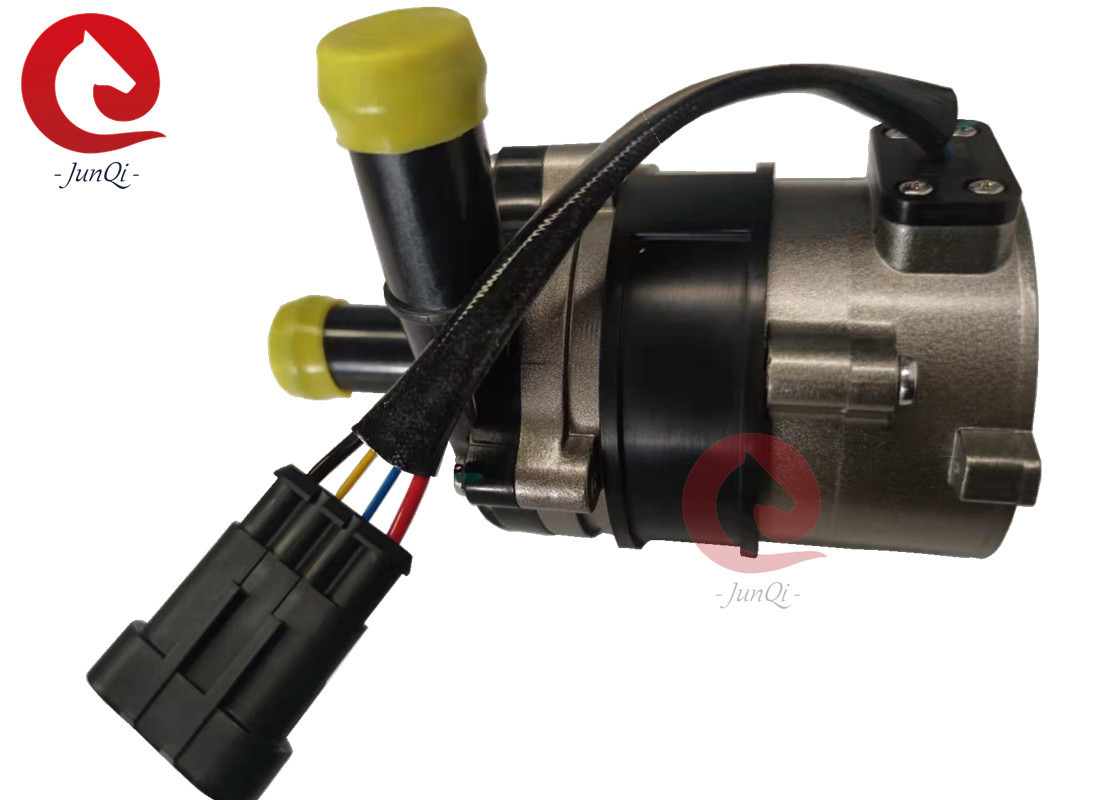

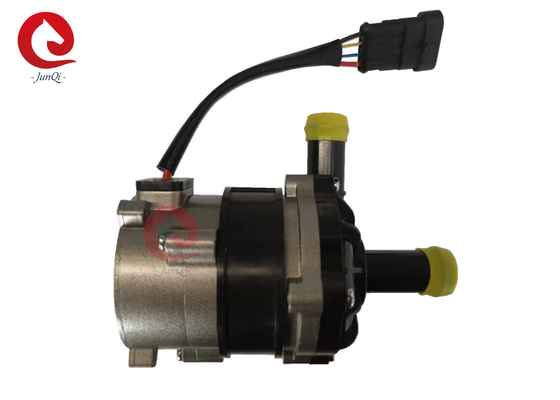

Junqi JP100-24V Centrifugal Circulation DC Water Pump سلول های وسایل نقلیه الکتریکی EV پمپ خنک کننده

Junqi JP100-24V Centrifugal Circulation DC Water Pump سلول های وسایل نقلیه الکتریکی EV پمپ خنک کننده

♣ ویژگی ها

* پمپ سانتریفیوژ تک مرحله ای

* انتقال نیروی مغناطیسی (ساخت پمپ سپر)

* موتور DC بدون برس با کارایی بالا، مصرف انرژی پایین، کارایی بالا، عمر طولانی

* با طیف گسترده ای از دمای عملیاتی

* کنترل سرعت سیگنال PWM (بازخورد سیگنال PG اختیاری)

* با کنترل جریان ثابت

* حفاظت از قطب معکوس

* حفاظت از خشکی

* محافظت از ولتاژ بیش از حد

* حمل بیش از حد، حفاظت از بیش از حد درجه حرارت

* قطعات الکترونیکی خودرو

♣ توضیحات فنی (جزئاتی که با مایع در تماس هستند)

محفظه سر پمپ: PPS + GF

محرک: PPS+GF

حفره سپر: PPS+GF

محموله گره: مواد کامپوزیت رزین کربن + جاروبرقی سیرکونی

گره: گره حفره ای از فولاد ضد زنگ

روتور: بسته بندی تزریق نایلون

حلقه مهر: EPDM

♣ دستگاه راننده (از جمله موتور)

الکترومغناطیس محرک: مغناطیس + تزریق نایلون بسته بندی شده

پیچ و مغز: SUS 304 فولاد ضد زنگ

موتور راننده: موتور بدون برس

قاب سیم موتور: PPA + GF (سفید)

محفظه پمپ: آلیاژ آلومینیوم

براکت: SUS 304 فولاد ضد زنگ

حلقه براکت: US 304 فولاد ضد زنگ + حلقه لاستیکی خنک کننده

ضد آب بر اساس درجه بندی IP68 (en60529)

کانکتور: 3 پین یا 4 پین (با بازخورد سیگنال PG)

قطر نوزل:22.2mm (قطر داخلی: 20mm)

♣ اطلاعات اساسی

♣ دستورالعمل نصب:

♣ پارامتر دما

دمای متوسط مایع: -40°C تا +120°C (-40°F تا + 248°F)

دمای محیط کاری: -40°C تا +100°C (-40°F تا +212°F)

دمای ذخیره سازی: -40°C تا +70°C (-40°F تا +158°F)

(تا 100 درجه سانتیگراد، اما عمر خدمت را کوتاه می کند)

♣ فشار سیستم

-0.2 تا 2.5 بار (100 درجه سانتیگراد)

عمر کار بیش از 20،000 ساعت بر اساس ولتاژ نامی و دمای محیط 36 °C ((86 °F) است.

♣ مدل کانکتور و پین

♣ توجه

1- دمای محیط کار: -40°C - 120°C، باید سعی کنید از نزدیک شدن به کاتالیزرهای سه عنصر، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید.اطمینان از دمای محیط کار.

2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح پایین آب باشد تا عمر پمپ را افزایش دهد.

3به منظور کاهش مقاومت آب، باید تا حد ممکن برای کاهش تعداد آرنج در لوله کشی در نصب، اطمینان حاصل شود که هیچ آرنج در عرض 20 سانتی متر از پمپ.

4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر برای کاهش عمر است

5. توجه به خلوص آب، اجتناب از جام و محور مسدود به کاهش عمر پمپ.

♣ نمودار منحنی

توضیحات کنترل PWM:

♣بعد کل

♣ خط توليد پمپ آب:

♣ کاربرد:

برای HEV ((برقی های هیبریدی) ،EV ((برقی های الکتریکی) ، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و خنک کننده اعمال می شود.
