برای ایجاد ارزش برای مشتریان. یکپارچگی و برد-برد.
 |
| محل منبع: | چین |
| نام تجاری: | JEUNKEI |
| گواهی: | ISO9001,CE |
| شماره مدل: | JY213L |
| مقدار حداقل تعداد سفارش: | 50 عدد (نمونه موجود) |
|---|---|
| قیمت: | USD0.5-USD1/PC |
| جزئیات بسته بندی: | مجموعه صادرات |
| زمان تحویل: | بستگی به مقدار سفارش / قابل توافق دارد |
| شرایط پرداخت: | T / T ، ، Western Union ، Paypal |
| قابلیت ارائه: | 1000 عدد در روز |

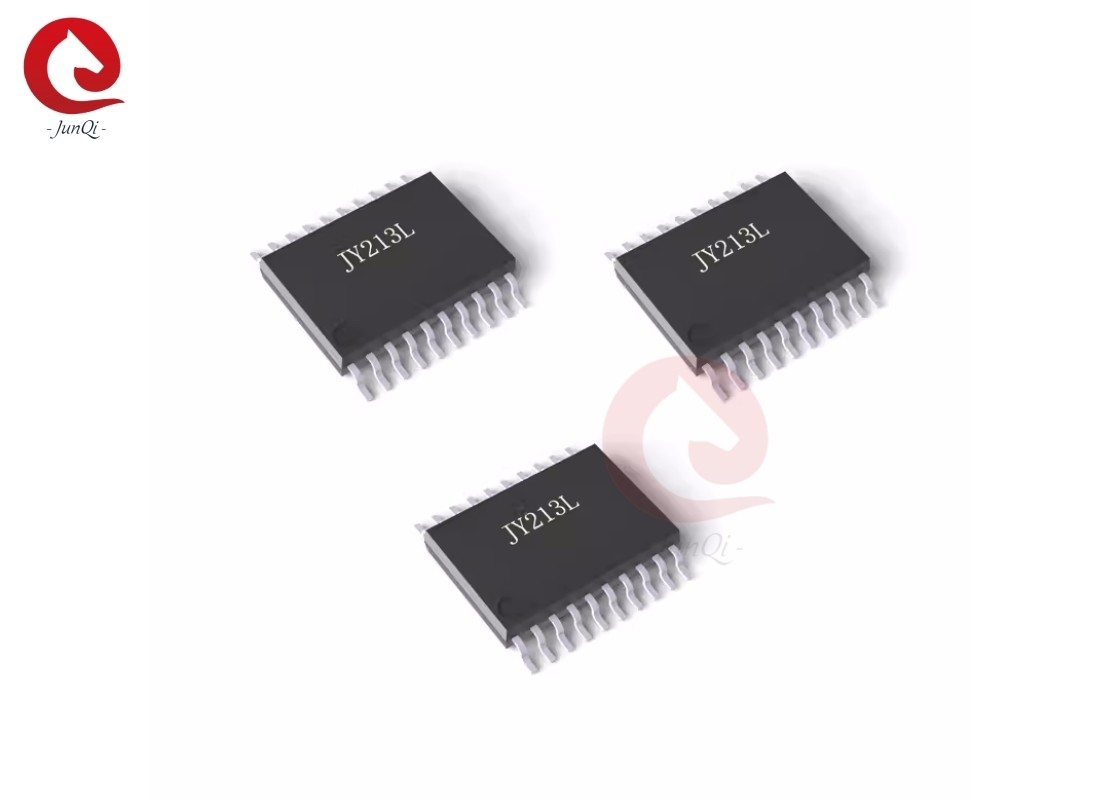

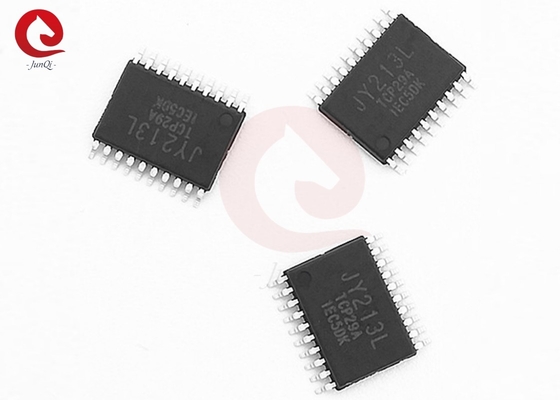

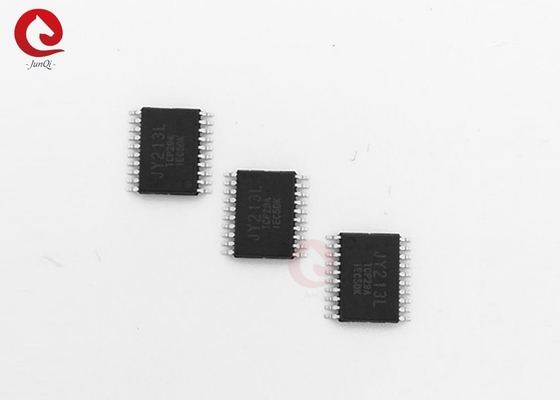

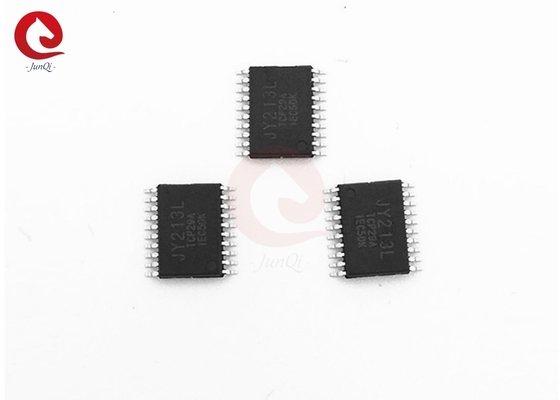

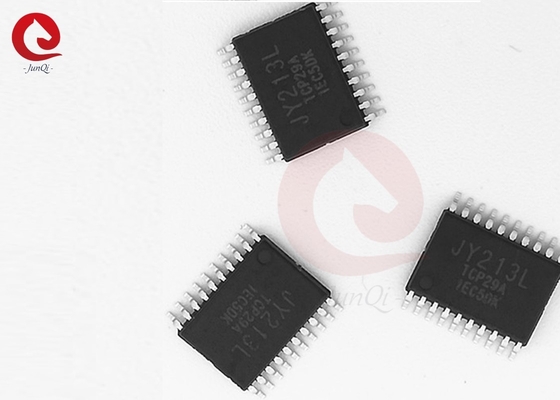

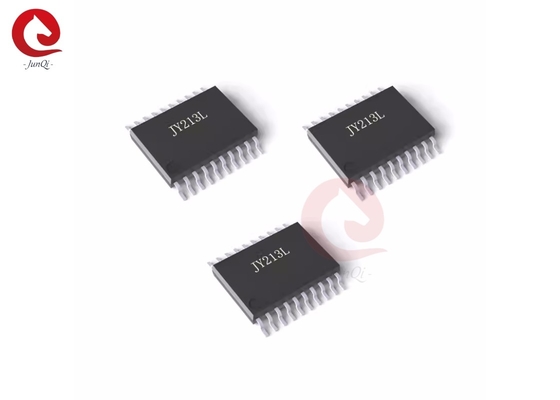

| نام: | درایور گیت سه فاز 90 ولت | شماره مدل: | JY213L |
|---|---|---|---|
| سازگار با منطق ورودی: | 3.3 ولت و 5 ولت | IO+/IO-: | +1.2A/-2.0A در VCC=15V،VBS=15V |
| محدوده دمای عملیاتی: | 40 ~ 125 ℃ | بسته ردپای کوچک: | TSSOP20L/24L،173mil |
| رنگ: | سیاه | درخواست: | اینورتر عمومی |
| برجسته کردن: | SSOP-20 نیمه پل درایو,90 ولت نیمه پل,3 مرحله نیمه پل راننده,90V Half Bridge Drive,3 Phase Half Bridge Drive |
||
توضیحات:
JY213L یک درایور دروازه 3 فاز با سرعت بالا برای دستگاه های MOSFET و IGBT با سه کانال خروجی مستقل بالا و پایین است.محافظت از زمان مرده و حفاظت از شلیک از آسیب به نیمه پل جلوگیری می کندمدارهای UVLO از خرابی در هنگام VCC و VBS کمتر از ولتاژ آستانه مشخص شده جلوگیری می کنند. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceیک پین فعال (EN) شامل شده است تا حالت آماده سازی را برای تنظیم تراشه به حالت کم جریان خاموش برای تحقق عمر طولانی باتری استفاده شود.
ویژگی ها:
• درایور بلند 90 ولت نیمه پل
• امکان استفاده از درهای نیمه پل سه فاز
• دیود در هر کانال سمت بالا
• حفاظت از زمان مرده
• حفاظت از شلیک
• تحت ولتاژ قفل برای VCC و VBS
• ولتاژ کار کم 0 ¥ 5.5V برای VCC و VBS
• 3.3V و 5V ورودی منطقی سازگار
• فعال کردن پین (EN) برای جریان کم حالت آماده
• IO+/IO-: +1.2A/ ¥2.0A در VCC=15V، VBS=15V
• زمان مرده داخلی
• مدار خنثی کننده سر و صدا dV/dt حالت مشترک
• تحمل ولتاژ گذرا منفی
• محرک دروازه های کم DI / DT برای ایمنی بهتر از سر و صدا
• محدوده کار 40 تا 125 درجه
• بسته ای کوچک
کاربردها:
• E-BIKE / راننده موتور سه فاز ابزار الکتریکی
• کنترل موتورهای کوچک و کوچک با باتری
• اینورتر عمومی
نمودار بلوک:
مدار کاربردی معمولی:
پیکربندی PIN:
شرح رمز رمزی:
| نام پین | توضیحات | پين شماره | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | ورودی منطقی برای راننده دروازه بلند مرحله ۱ | 1 | 1 |
| HIN2 | ورودی منطقی برای راننده دروازه بلند مرحله 2 | 2 | 2 |
| HIN3 | ورودی منطقی برای درایور دروازه ی سمت بالا فاز ۳ | 3 | 3 |
| LIN1 | ورودی منطقی برای راننده دروازه پایین مرحله 3 | 4 | 4 |
| LIN2 | ورودی منطقی برای راننده دروازه پایین مرحله 3 | 5 | 5 |
| LIN3 | ورودی منطقی برای راننده دروازه پایین مرحله 3 | 6 | 6 |
| EN | ورودی منطقی برای کنترل حالت آماده | - | 7 |
| VCC | ولتاژ منبع برق درایورهای منطق و دروازه های پایین | 7 | 8 |
| COM | زمین گیری منطقی و درایورهای دروازه پایین | 8 | 9 |
| LO3 | خروجی راننده دروازه پایین مرحله 3 | 9 | 10 |
| LO2 | خروجی راننده دروازه پایین مرحله 2 | 10 | 11 |
| LO1 | خروجی راننده دروازه پایین مرحله ۱ | 11 | 12 |
| NC. | - | 13 | |
| VS3 | ولتاژ تعویض فاز-3 درایور سمت بالا | 12 | 14 |
| HO3 | خروجی درایور سمت بالا فاز 3 | 13 | 15 |
| VB3 | تامین شناور درایور بالا در فاز 3 | 14 | 16 |
| NC. | متصل نشده | - | 17 |
| VS2 | ولتاژ تعویض فاز-2 درایور سمت بالا | 15 | 18 |
| HO2 | خروجی درایور سمت بالا فاز ۲ | 16 | 19 |
| VB2 | تامین شناور در حال حرکت در سمت بالا راننده فاز 2 | 17 | 20 |
| NC. | متصل نشده | - | 21 |
| VS1 | ولتاژ تعویض فاز-۱ درایور سمت بالا | 18 | 22 |
| HO1 | خروجی درایور سمت بالا فاز ۱ | 19 | 23 |
| VB1 | تامین شناور در حال حرکت در سمت بالا راننده فاز ۱ | 20 | 24 |
اطلاعات بسته بندی:
برای اطلاعات بیشتر محصولات جزئیات، لطفا با ما از طریق ایمیل تماس بگیرید: ivanzhu@junqitrading.com
تماس با شخص: Ivanzhu
تلفن: 0086-13961407941
