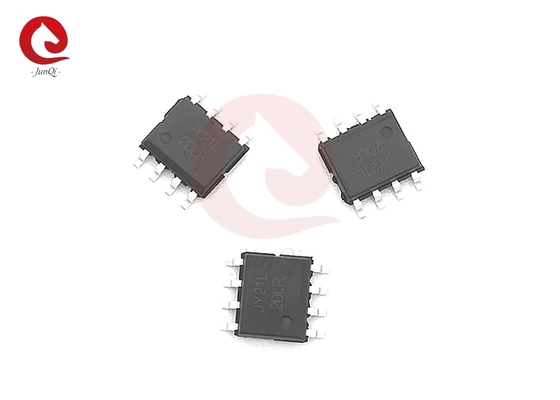

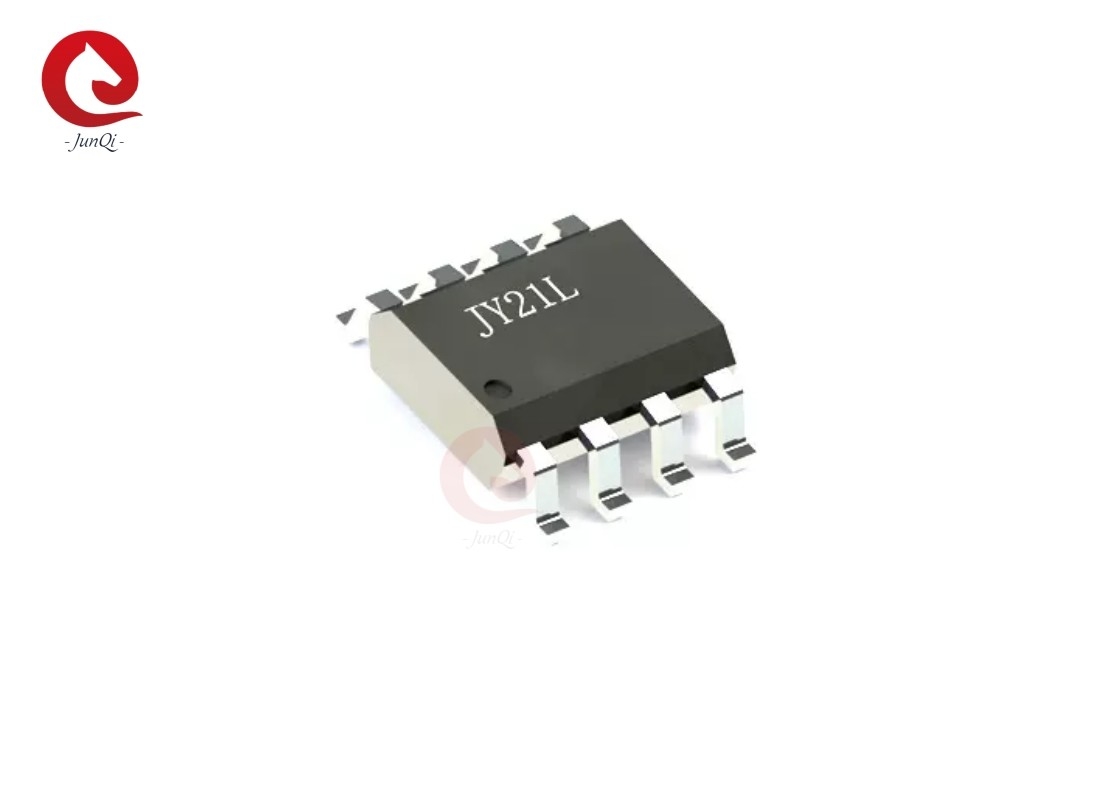

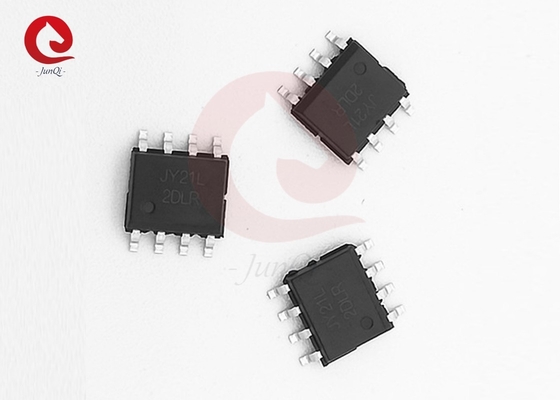

راننده موتور DC بدون برس IC JY21L SOP-8 می تواند به جای IR2101S تراشه فشار برای راننده موتور کوچک و متوسط

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JEUNKEI
گواهی:	ISO9001, CE
شماره مدل:	JY21L

پرداخت:

مقدار حداقل تعداد سفارش:	50 عدد (نمونه موجود)
قیمت:	USD0.5-USD0.9/PC
جزئیات بسته بندی:	مجموعه صادرات
زمان تحویل:	بستگی به مقدار سفارش / قابل توافق دارد
شرایط پرداخت:	T / T ، ، Western Union ، Paypal
قابلیت ارائه:	10000PCS در هر ماه

مخاطب

توضیحات محصول جزئیات

نام:	آی سی کنترل	شماره مدل:	JY21L
نوع نصب:	قابل نصب روی سطح	مشخصات بسته بندی:	SOP-8
محدوده عرضه درایو گیت:	5.5 ولت تا 20 ولت	منبع خروجی / قابلیت جریان سینک:	450mA/850mA
عرضه شناور سمت بالا:	-0.3 تا 150 ولت	طرف کم و منبع تغذیه اصلی:	-0.3 تا 25 ولت
برجسته کردن:	کنترل IC راننده موتور DC بدون برس,SOP-8 IC راننده موتور DC بدون برس,راننده موتور DC بدون برس Ic , SOP-8 Brushless DC Motor Driver IC , Brushless DC Motor Driver IC

توضیحات کلی
این محصول یک MOSFET ولتاژ بالا، سرعت بالا و راننده IGBT بر اساس فرآیند P-SUB P-EPI است.درایور کانال شناور می تواند برای رانندگی دو MOSFET یا IGBT N-channel به طور مستقل استفاده شود که تا 150V کار می کندورودی های منطقی با خروجی های استاندارد CMOS یا LSTTL سازگار هستند، تا 3.3V منطق. درایورهای خروجی دارای یک مرحله بافر جریان پالس بالا هستند که برای حداقل هدایت متقاطع درایور طراحی شده اند.تاخیرهای گسترش برای ساده سازی استفاده در برنامه های فرکانس بالا مطابقت دارند.

ویژگی ها:
● 3.3V منطق سازگار
● به طور کامل کار می کند تا 150 ولت
● کانال شناور طراحی شده برای کار با بوت استراپ
● محدوده تغذیه درایو دروازه از 5.5V تا 20V
● خروجی منبع / ظرفیت جریان سینک 450mA/850mA
● ورودی منطق مستقل برای پذیرش تمام توپولوژی ها
● -5 ولت منفی Vs قابلیت
● تاخیر پخش یکسان برای هر دو کانال

درخواست ها
● راننده MOSFET یا IGBT
● راننده موتورهای کوچک و متوسط

بسته بندی و مدار کاربرد:

توضیحات پین:

شماره پین	نام پین	عملکرد پین
1	Vcc	منبع برق پایین و اصلی
2	HIN	ورودی منطقی برای خروجی درایور دروازه های جانبی بالا ((HO)
3	LIN	ورودی منطقی برای خروجی درایور دروازه جانبی پایین (LO)
4	COM	زمین
5	LO	خروجی پایین دروازه جانبی، در فاز با LIN
6	در مقابل	بالا سمت شناور عرضه تورن یا bootstrap بازگشت
7	هوه	خروجی محرک دروازه های جانبی بالا، در مرحله HIN
8	Vب	عرضه شناور سمت بالا

نمودار بلوک عملکردی:

حداکثر امتیازات مطلق:

نماد	تعریف	من.	مکس	واحدها
Vب	عرضه شناور سمت بالا	-0.3	150	V
VS	بازده عرضه شناور سمت بالا	Vب-20	Vب+03
Vهوه	خروجی درایو دروازه های جانبی بالا	VS-0.3	Vب+03
VCC	منبع برق پایین و اصلی	-0.3	25
VLO	خروجی پایین دروازه جانبی	-0.3	VCC+03
VIN	ورودی منطقی HIN&LIN	-0.3	VCC+03
ESD	مدل HBM	2500	V
مدل ماشین	200	V
PD	پراکندگی قدرت بسته @TA≤25°C	️	0.63	W
رثآره	اتصال مقاومت حرارتی به محیط	️	200	oC/W
TJ	دمای اتصال	️	150	oC
TS	دمای ذخیره سازی	-55	150
TL	دمای سرب	️	300
