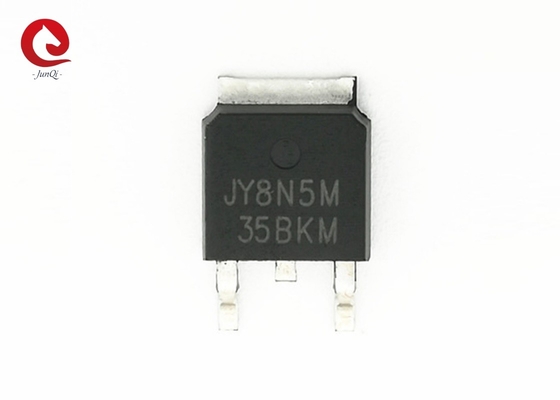

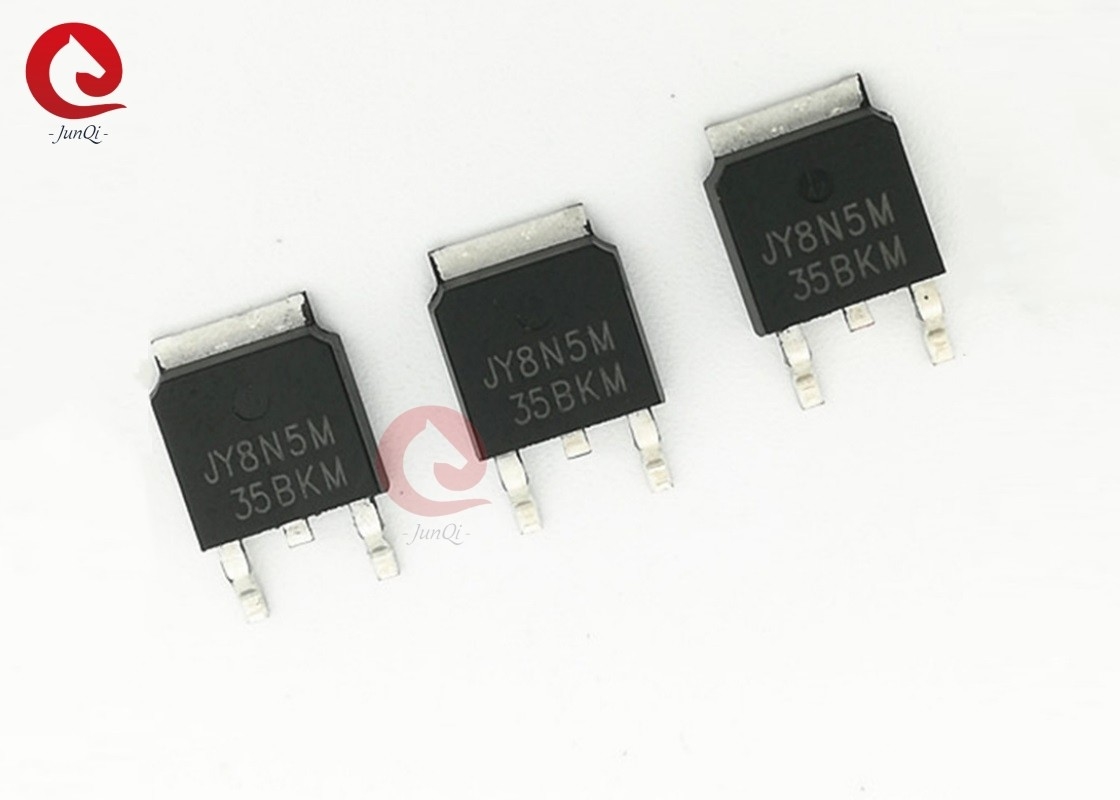

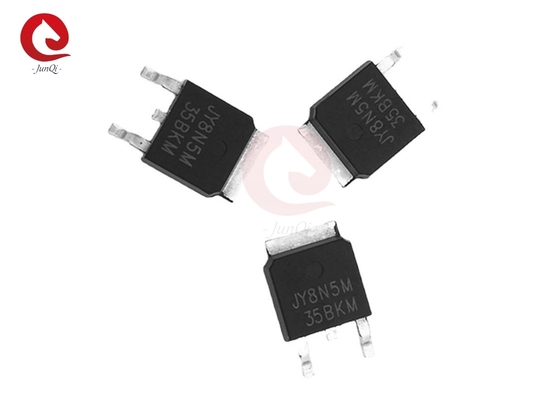

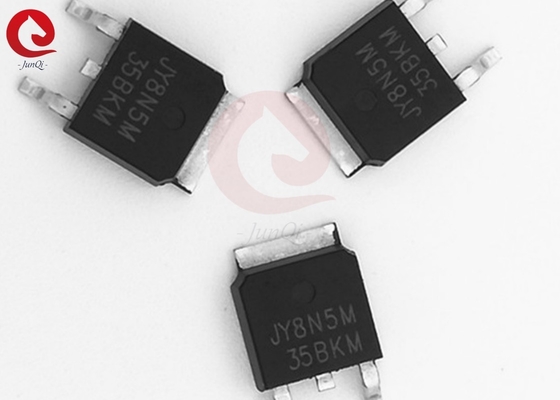

حالت تقویت کانال N قدرت MOSFET JY8N5M TO252 قدرت بالا 500V 4A لوله اثر میدان

جزئیات محصول:

محل منبع:	چین
نام تجاری:	juyi
گواهی:	ISO9001,CE
شماره مدل:	JY8N5M

پرداخت:

مقدار حداقل تعداد سفارش:	50 عدد (نمونه موجود)
قیمت:	USD0.5-USD1/PC
جزئیات بسته بندی:	مجموعه صادرات
زمان تحویل:	بستگی به مقدار سفارش / قابل توافق دارد
شرایط پرداخت:	T / T ، ، Western Union ، Paypal
قابلیت ارائه:	10000PCS در هر ماه

مخاطب

توضیحات محصول جزئیات

نام:	MOSFET قدرت حالت تقویت کانال N	شماره مدل:	JY8N5M
نوع:	کانال N	ولتاژ منبع تخلیه:	500 ولت
ولتاژ دروازه-منبع:	± 30 ولت	جریان تخلیه مداوم:	8A (Tc=25℃)
جریان تخلیه پالسی:	30A	حداکثر اتلاف نیرو:	80 وات
رنگ:	سیاه
برجسته کردن:	حالت افزایش قدرت بالا قدرت mosfet,500V 4A حالت افزایش قدرت mosfet,حالت افزایش قدرت mosfet 500V 4A , 500V 4A enhancement mode power mosfet , enhancement mode power mosfet 500V 4A

توضیحات کلی:

این محصول از تکنیک های پیشرفته پردازش مسطح استفاده می کند تا تراکم سلول بالا را به دست آورد و مقاومت را با امتیاز برف باری تکراری بالا کاهش می دهد.این ویژگی ها ترکیب می شوند تا این طراحی را بسیار کارآمد و قابل اعتماد کنند.
دستگاهی برای استفاده در برنامه های تغییر قدرت و انواع مختلفی از برنامه های دیگر.

ویژگی ها:

● 500V/8A، RDS ((ON) =0.75Ω@VGS=10V ((معمول)
● تغییر سریع و بازیابی بدن عقب
● بسته بندی عالی برای انتشار خوب گرما

کاربردها:

● نورپردازی
● منابع برق با کارایی بالا

توضیحات PIN:

حالت تقویت کانال N قدرت MOSFET JY8N5M TO252 قدرت بالا 500V 4A لوله اثر میدان 0

حداکثر امتیازات مطلق ((Tc=25°C مگر اینکه به صورت دیگری اشاره شود):

نماد	پارامتر		رتبه بندی	واحد
VDS	ولتاژ منبع تخلیه		40	V
VGS	ولتاژ منبع دروازه		±30	V
منD	جریان تخلیه مداوم	Tc=25°C	8	A
منD	جریان تخلیه مداوم	Tc=100°C	4.8	A
منDM	جریان تخلیه پالس		30	A
PD	حداکثر از بین رفتن قدرت		80	W
TJTSTG	محدوده دمای اتصال کار و ذخیره سازی		-55~+150	°C
RΘJC	مقاومت حرارتی - اتصال به صورت		1.56	°C/W

TO-252 طرح بسته بندی:

نماد	ابعاد در میلی متر		ابعاد در اینچ
نماد	دقیقه ای	مکس	دقیقه ای	مکس
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
ب	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483تايپ		0.190 TYP
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
.	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 تایپ		0.211 TYP
