| محل منبع: | چین |
| نام تجاری: | JUYI |
| گواهی: | ISO9001,CE |
| شماره مدل: | JY12M |
| مقدار حداقل تعداد سفارش: | 50 عدد (نمونه موجود) |
|---|---|
| قیمت: | USD0.5-USD1/PC |
| جزئیات بسته بندی: | مجموعه صادرات |
| زمان تحویل: | بستگی به مقدار سفارش / قابل توافق دارد |
| شرایط پرداخت: | T / T ، ، Western Union ، Paypal |
| قابلیت ارائه: | 10000PCS در هر ماه |

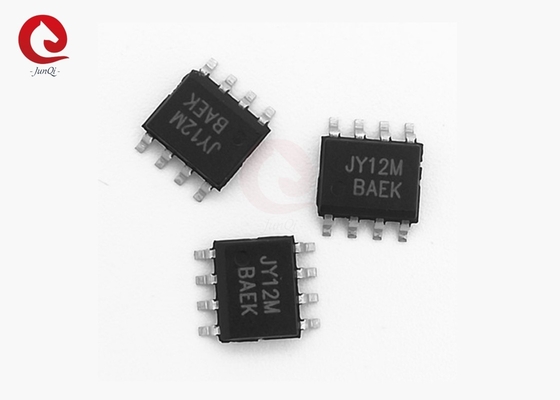

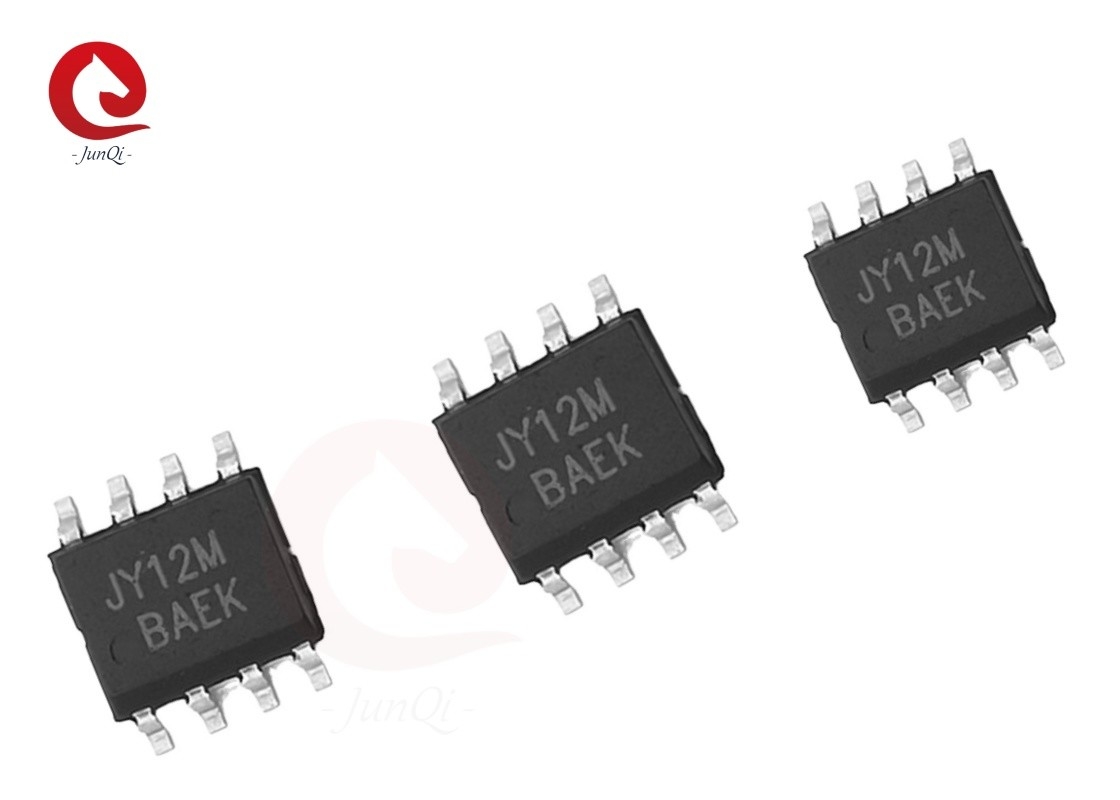

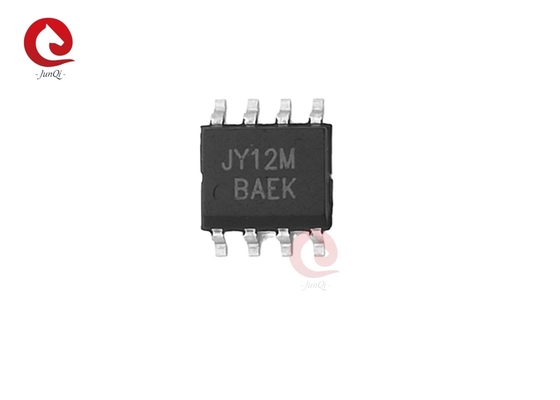

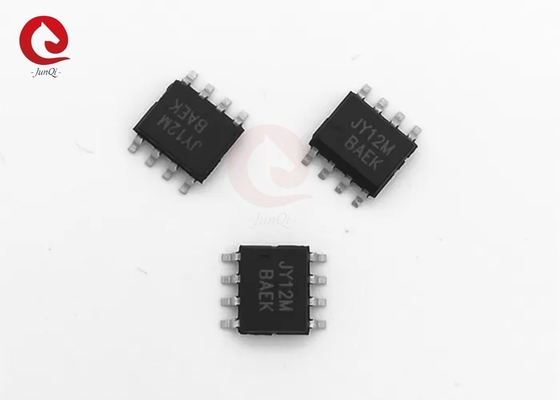

| نام: | ماسفت 30 ولت کانال N و P | شماره مدل: | JY12M |
|---|---|---|---|
| ولتاژ منبع تخلیه: | 30 ولت | ولتاژ دروازه-منبع: | ± 20 ولت |
| جریان تخلیه پالسی: | 30A | حداکثر اتلاف توان: | 1.5 وات |
| دمای محل اتصال عملیاتی: | -55 ~ 150 ℃ | درخواست: | مبدل DC/DC |
| رنگ: | سیاه | ||
| برجسته کردن: | n و p کانال افزایش حالت قدرت mosfet,MOSFET قدرت حالت تقویت کانال N,حالت تقویت موسفیت کانال 30V,n channel enhancement mode power mosfet,30v n channel mosfet enhancement mode |
||
توضیحات کلی:
JY12M ترانزیستورهای میدان قدرت N و P Channel است که با استفاده از تکنولوژی خندق DMOS با چگالی سلول بالا تولید می شوند.این فرآیند چگالی بالا به ویژه برای به حداقل رساندن مقاومت در حالت طراحی شده استاین دستگاه ها به ویژه برای کاربردهای ولتاژ پایین مانند تلفن همراه و مدیریت قدرت کامپیوتر لپ تاپ و سایر مدارهای باتری که در آن سوئیچینگ سمت بالا،و کم در خط از دست دادن قدرت مورد نیاز در یک بسته نصب سطح طرح بسیار کوچک.
ویژگی ها:
| دستگاه | RDS ((ON)مکس | منDMAX(25 درجه سانتیگراد) |
| کانال N | 20mΩ@VGS=10 ولت | 8.5A |
| 32mΩ@VGS=4.5 ولت | 7.0A | |
| کانال P | 45mΩ@VGS=-10 ولت | -5.5A |
| 85mΩ@VGS= -4.5 ولت | -4.1A |
* ظرفیت ورودی کم
*سرعت تغییر سریع
کاربردها:
● مدیریت انرژی
● مبدل DC/DC
● کنترل موتور DC
● تلویزیون ال سی دی و اینورتر نمایش
● اینورتر CCFL
پیکربندی PIN:
حداکثر امتیاز مطلق ((Ta=25°C مگر اینکه به صورت دیگری اشاره شود):
| پارامتر | نماد | کانال N | کانال P | واحد | |||
| 10 ثانیه | ثابت | ده ثانیه | ثابت | ||||
| ولتاژ منبع تخلیه | VDSS | 30 | -30 | V | |||
| ولتاژ منبع دروازه | VDSS | ±20 | ±20 | ||||
| جریان تخلیه مداوم | Ta=25°C | منD | 8.5 | 6.5 | - هفت.0 | -پنج تا3 | A |
| Ta=70°C | 6.8 | 5.1 | -پنج تا5 | -چهار.1 | |||
| جریان تخلیه پالس | منDM | 30 | -30 | ||||
| حداکثر از بین رفتن قدرت | Ta=25°C | PD | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| دمای اتصال کار | TJ | -55 تا 150 | °C | ||||
| اتصال مقاومت حرارتی به محیط | RIJA | 61 | 100 | 62 | 103 | °C/W | |
| اتصال مقاومت حرارتی به صورت | RΘJC | 15 | 15 | °C/W | |||
طرح بسته SOP-8:
| کم رنگ | میلی متر | |
| دقیقه | مکس | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| ب | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| . | 0° | 7° |
