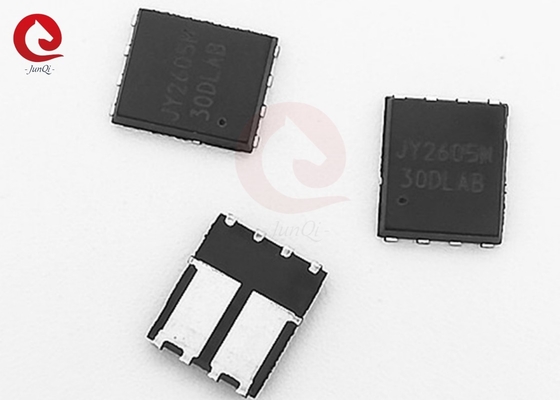

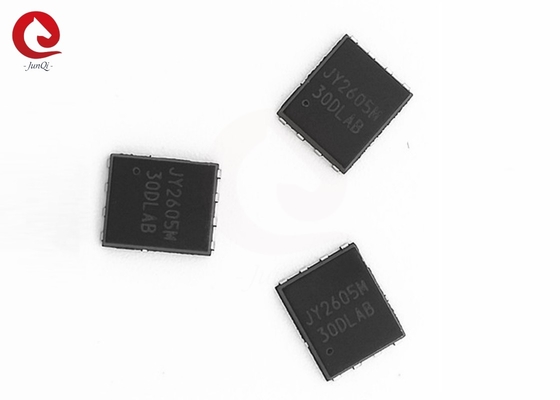

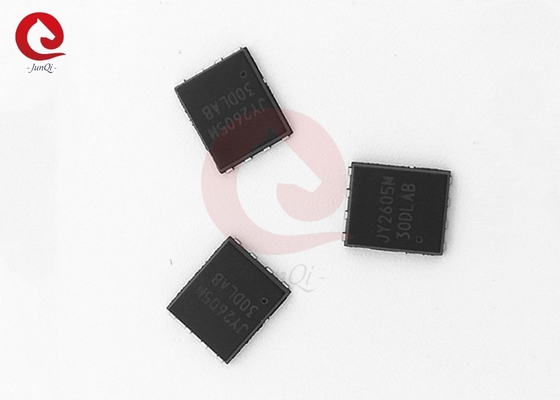

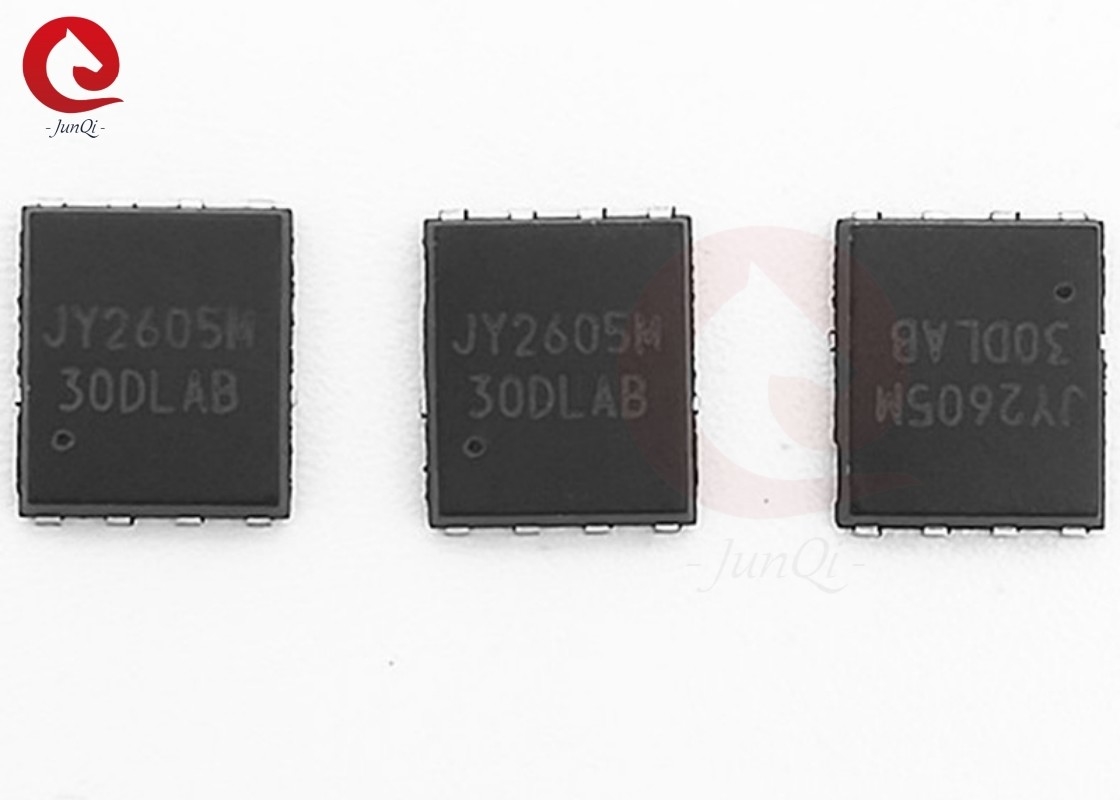

JY2605M حالت تقویت کانال N دوگانه MOSFET قدرت برای سیستم های محرک 12V-24V

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JUYI
گواهی:	ISO9001,CE
شماره مدل:	JY2605M

پرداخت:

مقدار حداقل تعداد سفارش:	50 عدد (نمونه موجود)
قیمت:	USD0.5-USD1/PC
جزئیات بسته بندی:	مجموعه صادرات
زمان تحویل:	بستگی به مقدار سفارش / قابل توافق دارد
شرایط پرداخت:	T / T ، ، Western Union ، Paypal
قابلیت ارائه:	10000PCS در هر ماه

مخاطب

توضیحات محصول جزئیات

نام:	MOSFET قدرت حالت تقویت کانال N	شماره مدل:	JY2605M
نوع:	کانال N دوگانه	ولتاژ منبع تخلیه:	۶۰ ولت
ولتاژ منبع ورودی:	± 20 ولت	جریان تخلیه مداوم:	50A (Ta=25℃)
جریان تخلیه پالسی:	185A	حداکثر اتلاف توان:	65 وات
شکل دادن:	مربع	رنگ:	سیاه
برجسته کردن:	حالت افزايش دو كانال قدرت موسفيت,قدرت 12 ولت در حالت افزایش,۲۴ ولتی حالت افزایش قدرت , 12V enhancement mode power mosfet , 24V enhancement mode power mosfet

توضیحات کلی:

این محصول از آخرین تکنیک های پردازش خندق استفاده می کند تا چگالی سلول بالا را به دست آورد و مقاومت را با شارژ گیت پایین کاهش دهد.این ویژگی ها ترکیب برای ساخت این طراحی یک دستگاه بسیار کارآمد و قابل اعتماد برای استفاده در برنامه های کاربردی سوئیچ قدرت و طیف گسترده ای از برنامه های کاربردی دیگر.

ویژگی ها:

● 60V/50A، RDS ((ON) =14mΩ@VGS=10V ((معمول)
● تغییر سریع و بازگشت بدن
● ولتاژ و جریان برف باری به طور کامل مشخص شده
● بسته بندی عالی برای انتشار خوب گرما

کاربرد:

● برنامه ای برای تغییر قدرت
● اصلاح همزمان
● موتور برای سیستم های 12V-24V

توضیحات PIN:

حداکثر امتیازات مطلق ((Tc=25°C مگر اینکه به صورت دیگری اشاره شود):

نماد	پارامتر		رتبه بندی	واحد
VDS	ولتاژ منبع تخلیه		60	V
VGS	ولتاژ منبع دروازه		±20	V
منD	جریان تخلیه مداوم	Tc=25°C	50	A
منD	جریان تخلیه مداوم	Tc=100°C	35	A
منDM	جریان تخلیه پالس		185	A
PD	حداکثر از بین رفتن قدرت		65	W
TJTSTG	محدوده دمای اتصال کار و ذخیره سازی		-55 ~ +175	°C
RΘJC	مقاومت حرارتی - اتصال به صورت		2.3	°C/W

DFN5*6 طرح بسته بندی:

نماد	شایع
	mm		اینچ
	دقیقه ای	مکس	دقیقه ای	مکس
A	1.03	1.17	0.0406	0.0461
ب	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
i	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
