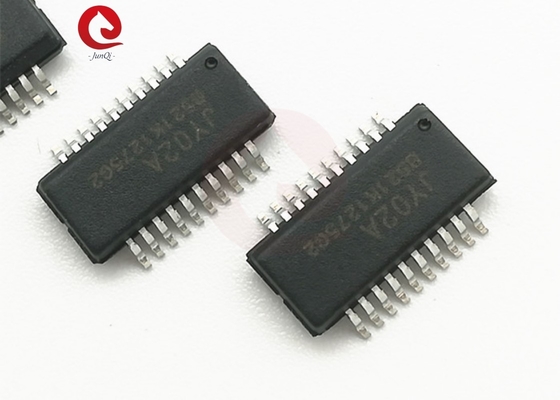

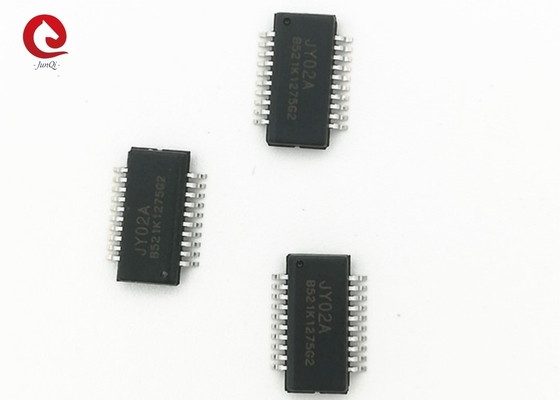

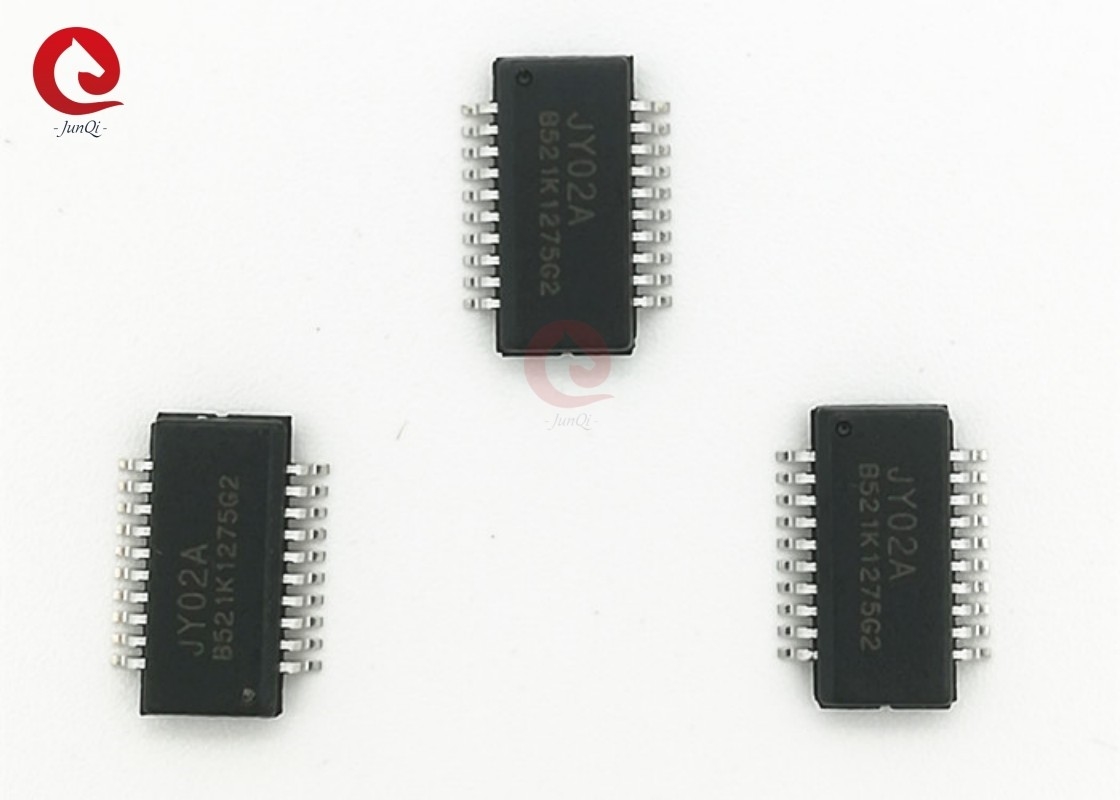

JY02A چیپ راننده موتور DC بدون برس IC BLDC Control Chip بدون سالن اختصاصی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JUNQI
گواهی:	CE, ROHS
شماره مدل:	JY02A

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلی اتیلن + کارتن
زمان تحویل:	همانطور که تایید شد
شرایط پرداخت:	T/T، پی پال
قابلیت ارائه:	1000 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام:	آی سی کنترل درایور BLDC	مدل:	JY02A
حالت کنترل:	SPWM	ولتاژ کاری:	4.5 ~ 5.5 ولت
سیگنال سرعت:	آره	دمای عملیات:	-55 ~ 125 ℃
درخواست:	موتور BLDC بدون سنسور	شروع نرم:	آره
کنترل جهت:	CW/CCW
برجسته کردن:	تراشه راننده موتور DC بدون برس,JY02A تراشه کنترل BLDC,تراشه راننده موتور DC JY02A , JY02A BLDC Control Chip , JY02A DC Motor Driver Chip

JY02A تراشه راننده موتور DC بدون برس IC تراشه کنترل BLDC بدون سالن اختصاصی

توضیحات:

JY02A سنسور DC بدون برس و Hallless DC موتور بدون برس تراشه کنترل اختصاصی

JY02A درایو DC بدون برس و موتور Hallless مدار یکپارچه ویژه دارای ویژگی های مدار محیطی ساده، عملکرد کامل، اندازه کوچک، اشکال زدایی ساده (تقریبا بدون اشکال زدایی) ،بهره وری رانندگی بالا، کاربرد انعطاف پذیر و کاربرد گسترده.

JY02A یک نرم افزار سخت افزاری خالص است، که مشکل نویسندگی برنامه های مهندسی را از بین می برد. مدارهای کنترل موتور بدون برس و Hallless در JY02A جامد شده اند،مانند مدار شروع سازگاریمدار جبران قدرت، مدار تصحیح مقدار Q، اصلاح فاکتور قدرت، مدار تشخیص فاز، مدار رمزگشایی دو طرفه، مدار محافظت از روتر قفل شده،مدار شناسایی نیروی الکتروموتوری عقب، مدار تشخیص و کنترل جریان ، مدار تشخیص و محافظت ولتاژ و غیره ، پس از تنظیم مقدار بسیار کمی از اجزای محیطی ، می تواند مدارهای مختلف قدرت DC را به خوبی هدایت کند.موتور هال بدون برس، JY02A دارای یک توانایی شروع بار خاص است که در اکثر برنامه ها بسیار مهم است. JY02A می تواند به موتورهای DC بدون برس سه فاز با اتصال "Y" و "دلتا" اعمال شود

حوزه های کاربرد:

ربات های جارو کننده، پمپ های آب خودرو، پمپ های گردش خون دیواره ای دیواره ای، پمپ های تقویت کننده خانگی، ژنراتورهای اکسیژن، فن های مختلف، پیچک های الکتریکی، پرده های الکتریکی،درهای اتوماتیک، پمپ های هیدرولیک روغن، پمپ های هوا با فشار بالا، کمپرسورهای تهویه مطبوع خودروهای انرژی جدید ، کمپرسورهای بدون برس DC یخچال، کارتن های AGV،انواع تجهیزات دسته بندی لجستیک خطی و دایره ای، ماشین های چمن تراشی، اسپری، پروپلرهای زیر آب و غیره

JY02A حالت و پارامترهای راننده:

1: خروجی PWM UH/VH/WH فاز بالا محرک، سیگنال تغییر محرک پایین فاز UL/VL/WL تولید، این حالت درایو یک راه اقتصادی برای کاهش هزینه های سخت افزار، به خصوص در استفاده از ولتاژ بالا و درایورهای موتور با قدرت بالا. حالت خروجی PWM درایو بالا مدار ساده تر و ثبات بالاتر از حالت خروجی PWM پایین.

2: فرکانس PWM JY02A 13KHz است که نه تنها به حساب می آید جامع نسبت بهره وری و سر و صدا، اما همچنین قدرت را افزایش می دهد و مصرف برق را کاهش می دهد چرخشی موتور بالاتر از 20KHz تحت همان منبع تغذیه است.

نبض JY02A

لطفا توجه داشته باشید که JY02A خروجی یک سیگنال پالس در طول حرکت موتور BLDC این به این معنی است که JY02A تولید نمی کند یک پالس زمانی که موتور یک دور. مثال به عنوان نمودار طرحی زیر: آن را یک روتور داخلی، 2 جفت قطب موتور، آن را به معنی

موتور نیاز به فاز حرکت برای 6 بار برای هر دور بنابراین JY02A 6 پالس هر خروجی خواهد شد دور موتور

نمودار توصیف عملکرد پین:
